Effektbrytare h3+ P630 LSI 4x630 50kA HMW631JR
EAN
3250613198251
E-nr.
3186328
Förp
1 st
Logga in för att skapa en produktlista
Du måste vara inloggad på ditt myHager-konto för att skapa produktlistor
Produkten är bedömd hos BVB. Läs mer på www.byggvarubedomningen.se
Komplettera ditt system
Valfria tillbehör
-
Jordfelsblock MCCB typ A 2 tillgängliga produkter -
Tillbehör datakabeladapter 2 tillgängliga produkter -
Shuntutlösning 5 tillgängliga produkter -
Underspänningsutlösare 5 tillgängliga produkter -
Hjälp/Signalkontakt 5 tillgängliga produkter -
Se mer 38 andra tillgängliga produkter
Komplettera ditt system
-
HXA039HLåsdon, för x/P160, x/P250, x/P630
-
HXB070HInterl kab 1m (P160-x/h/P
-
HXB071HInterlock kabel 1.5m(P160-630)
-
HXS999HRonis nyckellås (P160-P250-P630)
-
HXW066HMek växl omkoppl P630 m lock
-
HXW166HVäxlingsomkoppling P630 4-pol
-
HXW888HNyckellås för vred P630
-
HXW890HNyckellås för utdragsenhet P630
-
HYD322HBer sk Plug-in bas 4-P P630
-
HYW022HBeröringsskydd anslutning P630 4-Polig
-
HYW024HBeröringsskydd spridningsanslutning P630 4-Polig
-
HYW026HBeröringsskydd bak Plug-in P630 4-Polig
-
HYW051HIsolationsplatta för rak anslutning P630 4P
-
HYW053HIsolationsplatta för anslutning med spridare P630 4P
Tekniska egenskaper
Elektrisk ström
-
Märkström630 A
-
Yttersta märkkortslutningbrytförmåga Icu under 230 V AC IEC 60947-285 kA
-
Yttersta märkkortslutningbrytförmåga Icu under 240 V AC IEC 60947-285 kA
-
Yttersta märkkortslutningbrytförmåga Icu under 400 V AC IEC 60947-250 kA
-
Yttersta märkkortslutningbrytförmåga Icu under 415 V AC IEC 60947-250 kA
-
Brytförmåga på 1-polig för AC 230 V IEC 60947-210 kA
-
Brytförmåga på 1-polig för AC 400 V IEC 60947-210 kA
-
Yttersta märkkortslutningbrytförmåga Icu under 690 V AC IEC 60947-212 kA
-
Driftbrytförmåga Ics under 220 V AC enligt IEC 60947-285 kA
-
Driftbrytförmåga Ics under 230 V AC enligt IEC 60947-285 kA
-
Driftbrytförmåga Ics under 240 V AC enligt IEC 60947-285 kA
-
Driftbrytförmåga Ics under 380 V AC enligt IEC 60947-250 kA
-
Driftbrytförmåga Ics under 400 V AC enligt IEC 60947-250 kA
-
Driftbrytförmåga Ics under 415 V AC enligt IEC 60947-250 kA
-
Driftbrytförmåga Ics under 690 V AC enligt IEC 60947-212 kA
-
Märkström 10°C enligt IEC 60947630 A
-
Märkström 15°C enligt IEC 60947630 A
-
Märkström 20°C enligt IEC 60947630 A
-
Märkström 25°C enligt IEC 60947630 A
-
Märkström 30°C enligt IEC 60947630 A
-
Märkström vid 35°C enligt IEC 60947630 A
-
Märkström vid 40°C enligt IEC 60947630 A
-
Märkström 45°C enligt IEC 60947630 A
-
Märkström 50°C enligt IEC 60947630 A
-
Märkström 55°C enligt IEC 60947630 A
-
Märkström vid 60°C enligt IEC 60947622 A
-
Märkström 70°C enligt IEC 60947510 A
-
Märkström 65°C enligt IEC 60947570 A
Arkitektur
-
Antal poler4
-
Styr/manöverelementVippa
-
Enhetens konstruktionstypFast
-
Neutralledarens positionVänster
Utlösning
-
Svarstid vid öppning10 ms
Inställningar
-
Ir1 inställning av strömvärde250 A, 300 A, 350 A, 370 A, 400 A, 500 A, 600 A, 630 A
-
Inställningsområde för den korttidsfördröjda kortslutningsutlösaren375 - 6300 A
Frekvens
-
Frekvens50 - 60 Hz
Installation, montering
-
Nominellt åtdragningsmoment18 - 18 N
-
Monteringsläge/anslutningslägeFramsida
Spänning
-
Nominell impulsskyddspänning Uimp8000 V
-
Nominell isolationsspänning Ui800 V
-
Märkdriftspänning Ue220 - 690 V
Funktioner
-
UtlösningsenhetLSI
Ström
-
Total effektförlust vid nominell märkström131,6 W
-
Förlusteffekt per pol vid In46,2 W
Utrustning
-
Antal växlande hjälpkontakter0
-
Antal öppnande hjälpkontakter0
-
Antal slutande hjälpkontakter0
Säkerhet
-
Kapslingsklass (IP)IP4X
Användningsförhållanden
-
Driftstemperatur-25 - 70 °C
-
Föroreningsgrad enligt IEC 60664 / IEC 60947-23
Anslutning
-
Anslutning/anslutningstypAnslutning
Kabel
-
Material kabelKoppar, Aluminium
Dimensioner
-
Höjd260 mm
-
Bredd185 mm
-
Djup150 mm
Kontroller och indikatorer
-
Integrerad motordriftNej
Kompatibilitet
-
Passar DIN-skenaNej
-
Kompatibel med RDC AOBJa
-
Lämplig för fördelningarJa
Strömförsörjning
-
Position strömförsörjningenDubbelriktad
Elektriskt skydd
-
Överbelastningsskydd (Itd): fördröjning (tr)0,5 s, 1,5 s, 2,5 s, 5 s, 7,5 s, 9 s, 10 s, 12 s, 14 s, 16 s
-
Korttidsskydd (kortlsutning) (std): ström (Isd)1,5, 2, 3, 4, 5, 6, 7, 8, 10
-
Korttidsskydd (kortlsutning) (std): fördröjning (tsd)50 ms, 100 ms, 200 ms, 300 ms, 400 ms
-
Momentant skydd (Ii): rattens inställningskoefficient3, 4, 5, 6, 7, 8, 9, 10, 11
Miljödokumentation
Vi är fast beslutna att förbättra vår miljöprestanda genom att minska vårt fotavtryck och samtidigt fungera som en hållbarhetsförstärkare för våra kunder. Läs mer
Certifieringar och dokument
Nedladdningar
-
Produktbild
Avsedd användning. Vi upplyser om att vi äger nyttjanderätten till allt tillgängligt bildmaterial. Du får endast använda det tillgängliga materialet i enlighet med våra nyttjandevillkor (PDF, 44 KB). Du ansvarar själv för att licensbestämmelser följs och kan hållas ansvarig för missbruk.

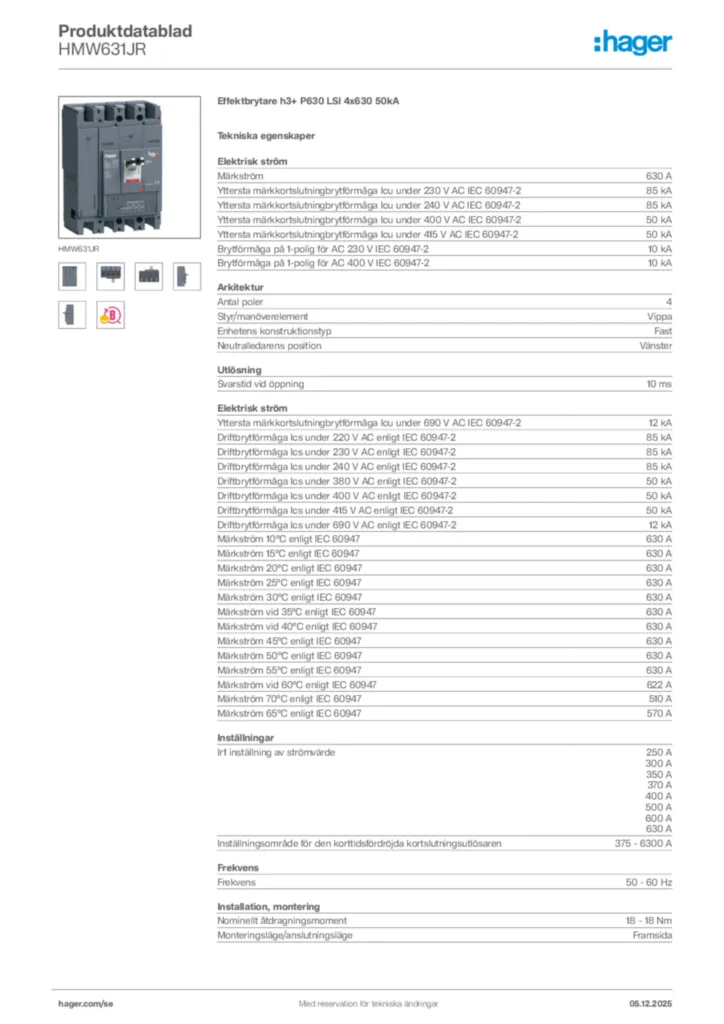

Produktbild HMW631JR
-
