Effektbrytare h3+ P630 TM 3x250A 50kA HMW250DR
EAN
3250613244279
E-nr.
3186606
Förp
1 st
Logga in för att skapa en produktlista
Du måste vara inloggad på ditt myHager-konto för att skapa produktlistor
Välj grossist
Köp online med dina avtalade priser
Komplettera ditt system
Valfria tillbehör
-
Funktioner för låsning 7 tillgängliga produkter -
Manöveraxel för effektbrytare 3 tillgängliga produkter -
Anslutningsprodukter 3 tillgängliga produkter -
Shuntutlösning 5 tillgängliga produkter -
Underspänningsutlösare 5 tillgängliga produkter -
Tillbehör förreglingskabel 2 tillgängliga produkter
Komplettera ditt system
-
HYW052HBakre beröringsskydd för spridningsanslutning P630 3-Polig
-
HYW050HIsolationsplatta för rak anslutning P630 3P
-
HYW025HBeröringsskydd bak och Plug-in P630 3-Polig
-
HYW023HBeröringsskydd spridningsanslutning P630 3-Polig
-
HYW021HBeröringsskydd anslutning P630 3-Polig
-
HYD321HBeröringsskydd plug-in P630 3P
-
HXW046HKMotordon P630 100-120VDC utan Auto-Reset + nyckel
-
HXW046HMotordon P630 100-120VDC utan Auto-Reset
-
HXW043HKMotordon x630/P630 24-48 V
-
HXW043HMotorstyrning x630/P630 24-48VDC utan auto-reset
-
HXW042HKMotorstyrning x630/P630 100-240VAC
-
HXW041HKMotordon P630 100-120VDC med Auto-Reset + nyckel
-
HXW041HMotordon P630 100-120VDC med Auto-Reset
Tekniska egenskaper
Elektrisk ström
-
Märkström250 A
-
Yttersta märkkortslutningbrytförmåga Icu under 400 V AC IEC 60947-250 kA
-
Yttersta märkkortslutningbrytförmåga Icu under 240 V AC IEC 60947-285 kA
-
Driftbrytförmåga Ics under 230 V AC enligt IEC 60947-285 kA
-
Driftbrytförmåga Ics under 400 V AC enligt IEC 60947-250 kA
-
Märkström 10°C enligt IEC 60947293,30 A
-
Märkström 15°C enligt IEC 60947288,20 A
-
Märkström 20°C enligt IEC 60947283,10 A
-
Märkström 25°C enligt IEC 60947277,80 A
-
Märkström 30°C enligt IEC 60947272,50 A
-
Märkström vid 35°C enligt IEC 60947267,10 A
-
Märkström vid 40°C enligt IEC 60947261,50 A
-
Märkström 45°C enligt IEC 60947255,80 A
-
Märkström 50°C enligt IEC 60947250 A
-
Märkström 55°C enligt IEC 60947244,10 A
-
Märkström vid 60°C enligt IEC 60947238 A
-
Märkström 65°C enligt IEC 60947231,70 A
-
Märkström 70°C enligt IEC 60947225,30 A
Arkitektur
-
Antal poler3
-
Styr/manöverelementVippa
-
Enhetens konstruktionstypFast
-
Neutralledarens positionUtan nolla
Utlösning
-
Svarstid vid öppning10 ms
Frekvens
-
Frekvens50 - 60 Hz
Spänning
-
Nominell impulsskyddspänning Uimp8000 V
-
Nominell isolationsspänning Ui800 V
-
Märkdriftspänning Ue220 - 690 V
Funktioner
-
UtlösningsenhetTM h3+
Ström
-
Total effektförlust vid nominell märkström71,4 W
Säkerhet
-
Kapslingsklass (IP)IP4X
-
AT_ThermalProtectionKnobSetting0,63, 0,8, 1
Kabel
-
Material kabelKoppar
Kompatibilitet
-
Kompatibel med RDC AOBJa
-
Passar DIN-skenaNej
-
Lämplig för fördelningarJa
Dimensioner
-
Höjd260 mm
-
Bredd140 mm
-
Djup150 mm
-
Nedströms samlingsskena: Bredd, höjd, diameter skruv (max.)10 mm, 12 mm, 32 mm
-
Primär samlingsskena: Bredd, höjd, diameter skruv (max.)10 mm, 12 mm, 32 mm
Installation, montering
-
Monteringsläge/anslutningslägeFramsida
-
Nominellt åtdragningsmoment18 - 18 Nm
-
Nominellt åtdragningsmoment nedre anslutning18 - 18 Nm
-
Nominellt åtdragningsmoment övre anslutning18 - 18 Nm
Miljödokumentation
Vi är fast beslutna att förbättra vår miljöprestanda genom att minska vårt fotavtryck och samtidigt fungera som en hållbarhetsförstärkare för våra kunder. Läs mer
Certifieringar och dokument
Nedladdningar
-
Produktbild
Avsedd användning. Vi upplyser om att vi äger nyttjanderätten till allt tillgängligt bildmaterial. Du får endast använda det tillgängliga materialet i enlighet med våra nyttjandevillkor (PDF, 44 KB). Du ansvarar själv för att licensbestämmelser följs och kan hållas ansvarig för missbruk.
Produktbild HMW250DR
-

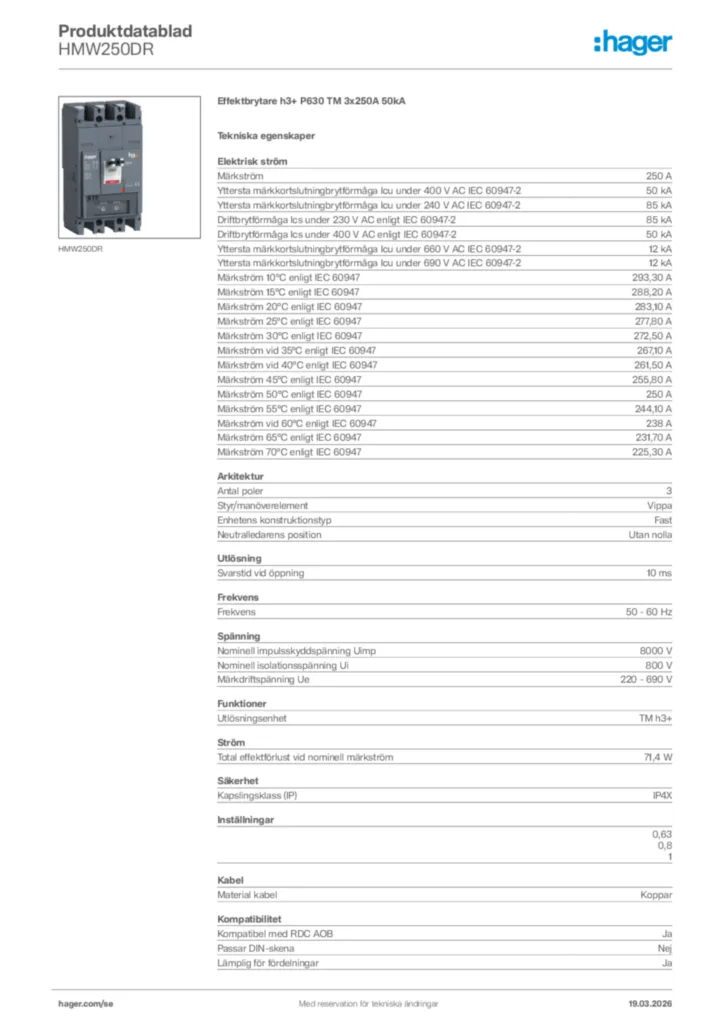

Product datasheet
