Minibrytare med ljusbågsdetektor QuickConnect 1P+N 20A med B-karakteristik 6kA ARC920D
Minibrytare med ljusbågsdetektor 1-polig + nolla med snabbanslutning Quickconnect ARC920D (E-nr: 2106048) 20A, B-karakteristik med en brytförmåga på 6kA. Till skillnad från minibrytare har den nya AFDD inte en elektromekanisk utlösare, utan arbetar snarare med mätteknik som stöds av en mikroprocessor. Programvarealgoritmen, som är anpassad till den vanliga produkter, övervakar kontinuerligt sinusvågorna för ström och spänning och över 120 parametrar som genereras från dessa.
EAN
3250611012672
Förp
1 st
Logga in för att skapa en produktlista
Du måste vara inloggad på ditt myHager-konto för att skapa produktlistor
Välj grossist
Köp online med dina avtalade priser
Tyvärr är produkten inte längre tillgänglig.
Beställ följande produkt som ersättning eller för komplettering:ARC520D
Beställ följande produkt som ersättning eller för komplettering:ARC520D
Produkten är bedömd hos BVB. Läs mer på www.byggvarubedomningen.se
Komplettera ditt system
Valfria tillbehör
-
Fasskena till modulkomponenter 4 tillgängliga produkter -
Mekaniska tillbehör 1 tillgängliga produkter -
Underspänningsutlösare 1 tillgängliga produkter -
Shuntutlösning 1 tillgängliga produkter -
Hjälp/Signalkontakt 2 tillgängliga produkter -
Skyddskappa/Ändstycke för fasskena 2 tillgängliga produkter
Komplettera ditt system
-
KDN263B
Fasskena 2-fas, 10mm² , 57 moduler / 1 meter lång. Passar både QuickConnect-dvär
-
KDN263AFasskena 2-fas , 10mm², 12 moduler långFör QuickConnect och skruvanslutning.
-
KDN451EFasskena 4-poliga, 16mm², För personskyddsbrytare 4-polig, L1+N, L2+N, L3+N, 54m
-
KDN451DFasskena 4-poliga, 16mm², För 6 personskyddsbrytare 4-polig, L1+N, L2+N, L3+N, 12m
Tekniska egenskaper
Elektrisk ström
-
Märkström20 A
-
Märkström -25°C22,69 A
-
Märkström vid -20°C22,46 A
-
Märkström -15°C22,23 A
-
Märkström -10°C21,99 A
-
Märkström -5°C21,75 A
-
Märkström vid 0°C21,51 A
-
Märkström 5°C21,27 A
-
Märkström 10°C21,02 A
-
Märkström 15°C20,77 A
-
Märkström vid 20°C20,52 A
-
Märkström 25°C20,26 A
-
Märkström 30°C20 A
-
Märkström 35°C19,80 A
-
Märkström vid 40°C19,60 A
-
Märkström vid 45°C19,39 A
-
Märkström vid 50°C19,18 A
-
Märkström 55°C18,98 A
-
Märkström 60°C18,76 A
-
Märkkortslutningbrytförmåga Icn under 230V AC enligt IEC60898-16 kA
Arkitektur
-
KurvaB
-
Antal poler1P+N
Elektriska huvudattribut
-
Märkkortslutningbrytförmåga Icn (IEC 60898-1)6 kA
Installation, montering
-
Nominellt åtdragningsmoment övre anslutning2,1 - 2,1 Nm
-
Nominellt åtdragningsmoment nedre anslutning2,1 - 2,1 Nm
-
Nominellt åtdragningsmoment2,1 - 2,1 Nm
-
Typ av nedre anslutning på normkomponeterBIConnect, Fasskena quickconnect
-
Typ av övre anslutning på normkomponeterquickconnect
Spänning
-
Nominell isolationsspänning Ui500 V
-
Nominell impulsskyddspänning Uimp4000 V
-
Märkdriftspänning Ue230 - 230 V
Ström
-
Total effektförlust vid nominell märkström5,20 W
Användningsförhållanden
-
Energibegränsningsklass I²t3
-
Driftstemperatur-25 - 60 °C
-
Förvarings-/transporttemperatur-40 - 70 °C
Uthållighet
-
Mekanisk livslängd (omkopplingar)4000
-
Mekanisk livsl. (elektriska omkopplingar)2000
Kapacitet
-
Antal moduler2
Dimensioner
-
Höjd85 mm
-
Bredd35,50 mm
-
Djup70 mm
Nedladdningar
-
Produktbild
Avsedd användning. Vi upplyser om att vi äger nyttjanderätten till allt tillgängligt bildmaterial. Du får endast använda det tillgängliga materialet i enlighet med våra nyttjandevillkor (PDF, 44 KB). Du ansvarar själv för att licensbestämmelser följs och kan hållas ansvarig för missbruk.
Produktbild ARC920D
-

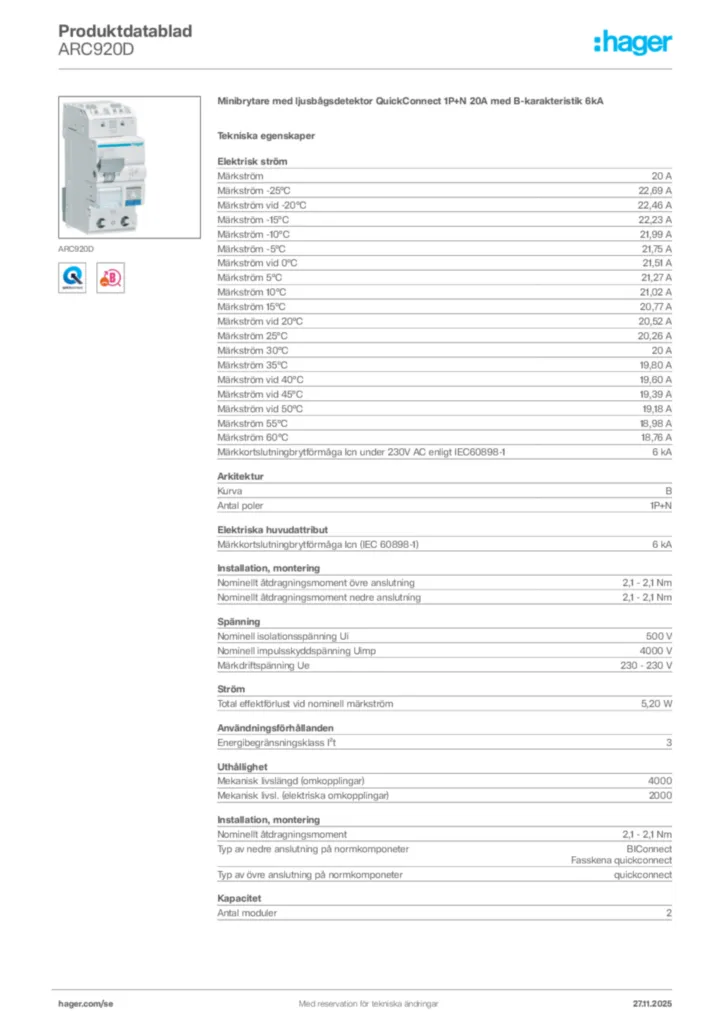

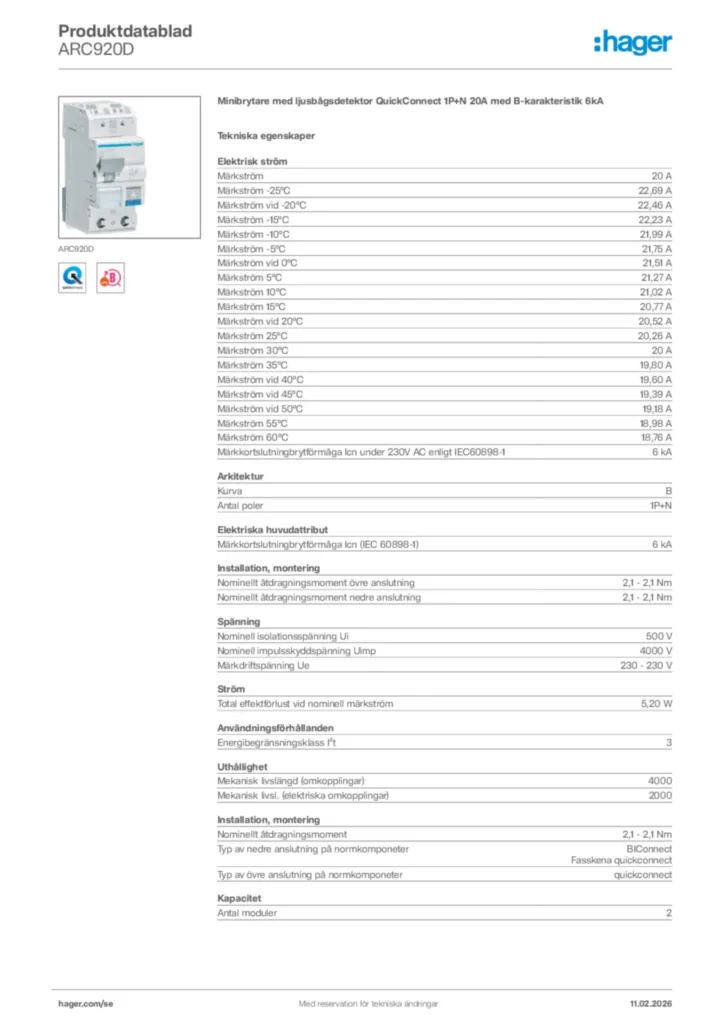

Product datasheet
