Minibrytare med ljusbågsdetektor Skruv 1P+N 25A med C-karakteristik 10kA ARC575D

Name: ARC575D
Brand: Hager
SKU: ARC575D3

Minibrytare med ljusbågsdetektor 1-polig + nolla med skruvanslutning ARC575D (E-nr: 2106067) 25A, C-karakteristik med en brytförmåga på 10kA. Till skillnad från minibrytare har den nya AFDD inte en elektromekanisk utlösare, utan arbetar snarare med mätteknik som stöds av en mikroprocessor. Programvarealgoritmen, som är anpassad till den vanliga produkter, övervakar kontinuerligt sinusvågorna för ström och spänning och över 120 parametrar som genereras från dessa.

EAN

3250611019978

E-nr.

2106067

Förp

1 st

Köp hos din grossist

Produkten är bedömd hos BVB. Läs mer på www.byggvarubedomningen.se

Tillbehör
Tekniska egenskaper
Miljödokumentation
Dokumentation
Fler produkter

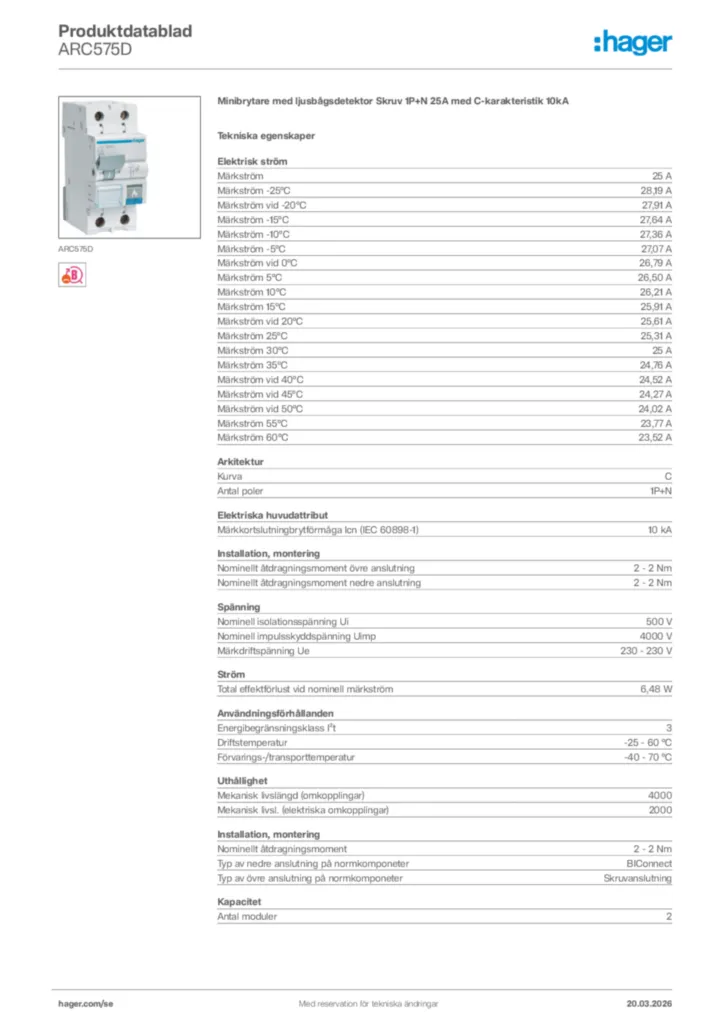

Produktdatablad

Komplettera ditt system

Fasskena till modulkomponenter 4 tillgängliga produkter
Mekaniska tillbehör 1 tillgängliga produkter
Underspänningsutlösare 1 tillgängliga produkter
Shuntutlösning 1 tillgängliga produkter
Hjälp/Signalkontakt 2 tillgängliga produkter
Skyddskappa/Ändstycke för fasskena 2 tillgängliga produkter

Tekniska egenskaper

Märkström

25 A
Märkström -25°C

28,19 A
Märkström vid -20°C

27,91 A
Märkström -15°C

27,64 A
Märkström -10°C

27,36 A
Märkström -5°C

27,07 A
Märkström vid 0°C

26,79 A
Märkström 5°C

26,50 A
Märkström 10°C

26,21 A
Märkström 15°C

25,91 A
Märkström vid 20°C

25,61 A
Märkström 25°C

25,31 A
Märkström 30°C

25 A
Märkström 35°C

24,76 A
Märkström vid 40°C

24,52 A
Märkström vid 45°C

24,27 A
Märkström vid 50°C

24,02 A
Märkström 55°C

23,77 A
Märkström 60°C

23,52 A

Kurva

C
Antal poler

1P+N

Märkkortslutningbrytförmåga Icn (IEC 60898-1)

10 kA

Nominellt åtdragningsmoment övre anslutning

2 - 2 Nm
Nominellt åtdragningsmoment nedre anslutning

2 - 2 Nm
Nominellt åtdragningsmoment

2 - 2 Nm
Typ av nedre anslutning på normkomponeter

BIConnect
Typ av övre anslutning på normkomponeter

Skruvanslutning

Nominell isolationsspänning Ui

500 V
Nominell impulsskyddspänning Uimp

4000 V
Märkdriftspänning Ue

230 - 230 V

Total effektförlust vid nominell märkström

6,48 W

Energibegränsningsklass I²t

3
Driftstemperatur

-25 - 60 °C
Förvarings-/transporttemperatur

-40 - 70 °C

Mekanisk livslängd (omkopplingar)

4000
Mekanisk livsl. (elektriska omkopplingar)

2000

Antal moduler

2

Höjd

85 mm
Bredd

35,50 mm
Djup

70 mm

Frekvens

50 - 50 Hz

Miljödokumentation

Vi är fast beslutna att förbättra vår miljöprestanda genom att minska vårt fotavtryck och samtidigt fungera som en hållbarhetsförstärkare för våra kunder. Läs mer

RoHS-överensstämmelse Ja
