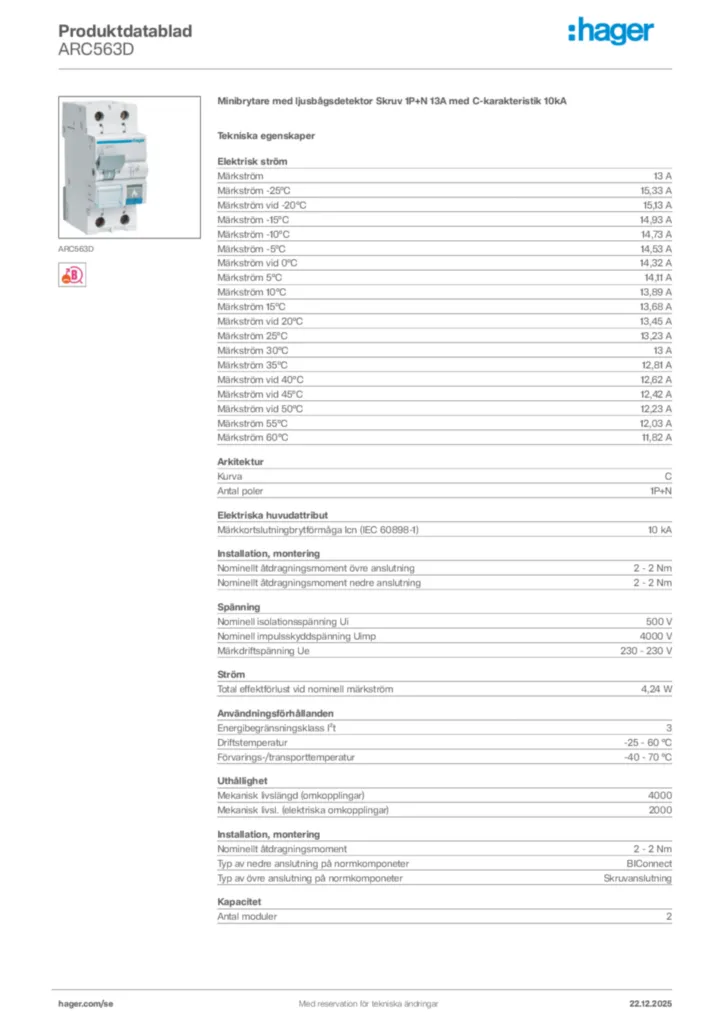

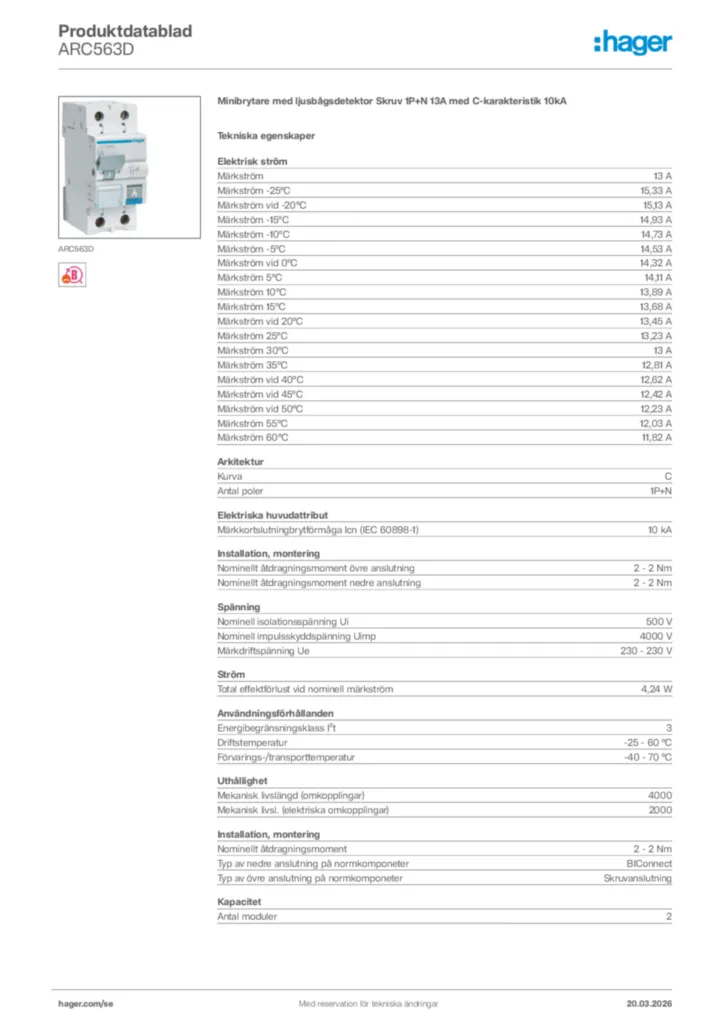

Minibrytare med ljusbågsdetektor Skruv 1P+N 13A med C-karakteristik 10kA ARC563D

Produkten är bedömd hos BVB. Läs mer på www.byggvarubedomningen.se

catalog.product_page.transfer_button.label

Tillbehör
Tekniska egenskaper
catalog.pageproduct.title_sustainability.h2
Dokumentation
Fler produkter

product.page.accessories.title

Fasskena till modulkomponenter 5 product.page.accessories.products-available
Mekaniska tillbehör 1 product.page.accessories.products-available
Underspänningsutlösare 1 product.page.accessories.products-available
Shuntutlösning 1 product.page.accessories.products-available
Hjälp/Signalkontakt 2 product.page.accessories.products-available
Skyddskappa/Ändstycke för fasskena 2 product.page.accessories.products-available

Tekniska egenskaper

Märkström IN

13 A
Märkström vid -25°C

15,38 A
Märkström vid -20°C

15,16 A
Märkström vid -15°C

14,95 A
Märkström vid -10°C

14,73 A
Märkström vid -5°C

14,51 A
Märkström vid 0°C

14,3 A
Märkström vid 5°C

14,08 A
Märkström vid 10°C

13,87 A
Märkström vid 15°C

13,65 A
Märkström vid 20°C

13,43 A
Märkström vid 25°C

13,22 A
Märkström vid 30°C

13 A
Märkström vid 35°C

12,81 A
Märkström vid 40°C

12,62 A
Märkström vid 45°C

12,42 A
Märkström vid 50°C

12,23 A
Märkström vid 55°C

12,04 A
Märkström vid 60°C

11,85 A
Märkkortslutningbrytförmåga Icn under 230V AC enligt IEC60898-1

10 kA

Kurva

C
Antal poler

2
Antal poler

1P+N

Märkkortslutningbrytförmåga Icn (IEC 60898-1)

10 kA

Nominellt åtdragningsmoment övre anslutning

2 - 2 Nm
Nominellt åtdragningsmoment nedre anslutning

2 - 2 Nm
Nominellt åtdragningsmoment

2 - 2 Nm
Typ av nedre anslutning på normkomponeter

BIConnect
Typ av övre anslutning på normkomponeter

Skruvterminal

Nominell isolationsspänning Ui

500 V
Nominell impulsskyddspänning Uimp

4000 V
Märkdriftspänning Ue

230 - 230 V

Effektförlust vid IN

4,24 W

Energibegränsningsklass I²t

3
Driftstemperatur

-25 - 60 °C
Förvarings-/transporttemperatur

-40 - 70 °C

Mekanisk livslängd (omkopplingar)

4000
Mekanisk livsl. (elektriska omkopplingar)

2000

Antal moduler

2

Höjd

85 mm
Bredd

35,50 mm
Djup

70 mm

Anslutningsarea vid utgående med skruv, med flexibel ledare

1 - 16 mm²
Anslutningsarea vid utgående med skruv, solid ledare

1,5 - 25,0 mm²
Anslutningsarea vid inkommande med skruv, med flexibel ledare

1 - 16 mm²
Anslutningsarea ingång och utgång med skruvar, solid ledare

1,5 - 25,0 mm²

Frekvens

50 - 50 Hz

catalog.pageproduct.title_sustainability.h2

Vi är fast beslutna att förbättra vår miljöprestanda genom att minska vårt fotavtryck och samtidigt fungera som en hållbarhetsförstärkare för våra kunder. Läs mer

RoHS-överensstämmelse Ja
