Minibrytare med ljusbågsdetektor Skruv 1P+N 6A med B-karakteristik 10kA ARC506D
Minibrytare med ljusbågsdetektor Skruv 1P+N 6A med B-karakteristik 10kA
EAN
3250611019862
Förp
1 st
Logga in för att skapa en produktlista
Du måste vara inloggad på ditt myHager-konto för att skapa produktlistor
Välj grossist
Köp online med dina avtalade priser
Produkten är bedömd hos BVB. Läs mer på www.byggvarubedomningen.se
Komplettera ditt system
Valfria tillbehör
-
Fasskena till modulkomponenter 4 tillgängliga produkter -
Mekaniska tillbehör 1 tillgängliga produkter -
Underspänningsutlösare 1 tillgängliga produkter -
Shuntutlösning 1 tillgängliga produkter -
Hjälp/Signalkontakt 2 tillgängliga produkter -
Skyddskappa/Ändstycke för fasskena 2 tillgängliga produkter
Komplettera ditt system
-
KDN263B
Fasskena 2-fas, 10mm² , 57 moduler / 1 meter lång. Passar både QuickConnect-dvär
-
KDN263AFasskena 2-fas , 10mm², 12 moduler långFör QuickConnect och skruvanslutning.
-
KDN451EFasskena 4-poliga, 16mm², För personskyddsbrytare 4-polig, L1+N, L2+N, L3+N, 54m
-
KDN451DFasskena 4-poliga, 16mm², För 6 personskyddsbrytare 4-polig, L1+N, L2+N, L3+N, 12m
Tekniska egenskaper
Elektrisk ström
-
Märkström6 A
-
Märkström -25°C7,23 A
-
Märkström vid -20°C7,13 A
-
Märkström -15°C7,03 A
-
Märkström -10°C6,92 A
-
Märkström -5°C6,81 A
-
Märkström vid 0°C6,70 A
-
Märkström 5°C6,59 A
-
Märkström 10°C6,48 A
-
Märkström 15°C6,36 A
-
Märkström vid 20°C6,24 A
-
Märkström 25°C6,12 A
-
Märkström 30°C6 A
-
Märkström 35°C5,90 A
-
Märkström vid 40°C5,80 A
-
Märkström vid 45°C5,70 A
-
Märkström vid 50°C5,60 A
-
Märkström 55°C5,49 A
-
Märkström 60°C5,38 A
Arkitektur
-
KurvaB
-
Antal poler1P+N
Elektriska huvudattribut
-
Märkkortslutningbrytförmåga Icn (IEC 60898-1)10 kA
Installation, montering
-
Nominellt åtdragningsmoment övre anslutning2 - 2 Nm
-
Nominellt åtdragningsmoment nedre anslutning2 - 2 Nm
-
Nominellt åtdragningsmoment2 - 2 Nm
-
Typ av nedre anslutning på normkomponeterBIConnect
-
Typ av övre anslutning på normkomponeterSkruvanslutning
Spänning
-
Nominell isolationsspänning Ui500 V
-
Nominell impulsskyddspänning Uimp4000 V
-
Märkdriftspänning Ue230 - 230 V
Ström
-
Total effektförlust vid nominell märkström2,16 W
Användningsförhållanden
-
Energibegränsningsklass I²t3
-
Driftstemperatur-25 - 60 °C
-
Förvarings-/transporttemperatur-40 - 70 °C
Uthållighet
-
Mekanisk livslängd (omkopplingar)4000
-
Mekanisk livsl. (elektriska omkopplingar)2000
Kapacitet
-
Antal moduler2
Dimensioner
-
Höjd85 mm
-
Bredd35,50 mm
-
Djup70 mm
Frekvens
-
Frekvens50 - 50 Hz
Nedladdningar
-
Produktbild
Avsedd användning. Vi upplyser om att vi äger nyttjanderätten till allt tillgängligt bildmaterial. Du får endast använda det tillgängliga materialet i enlighet med våra nyttjandevillkor (PDF, 44 KB). Du ansvarar själv för att licensbestämmelser följs och kan hållas ansvarig för missbruk.
Produktbild ARC506D
-

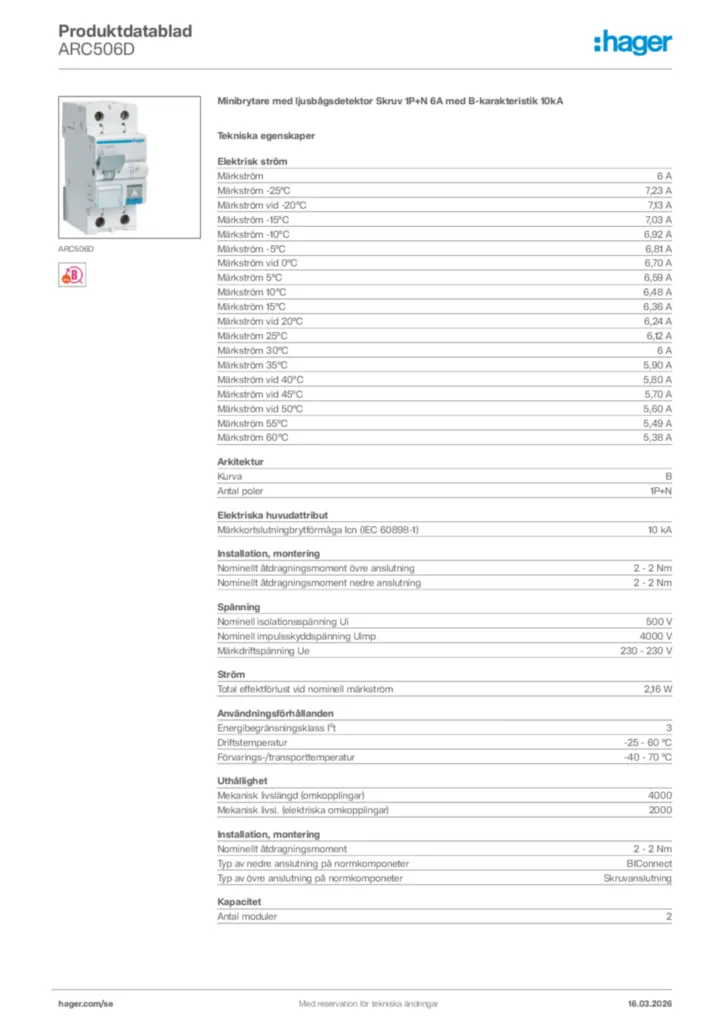

Product datasheet

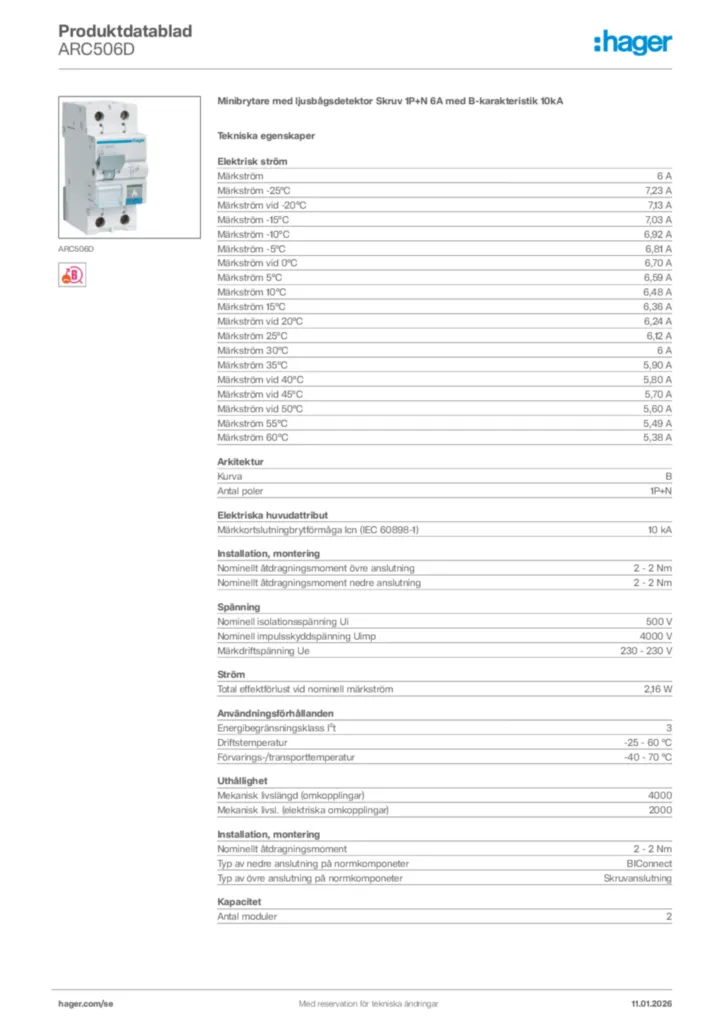

Hager Produktdatablad ARC506D
Minibrytare med ljusbågsdetektor Skruv 1P+N 6A med B-karakteristik 10kA
PDF -
Installationshandbok
Installationshandbok en-GB, fi-FI, de-DE, nl-NL 2023-05-30
PDF775,85 kB
Installationshandbok en-GB, fi-FI, de-DE 2019-05-02
PDF830,83 kB -
Tekniska broschyrer
Ljusbågsdetektor (AFDD)
Löser ut då gnistor flyger
PDF2,81 MB -
EU-försäkran (DoC)
EU-försäkran (DoC) en-GB 2025-10-22
PDF400,67 kB
Mer dokumentation
