Personskyddbrytare, 1 polig + nolla, 6kA, B-10A 30mA, typ A med Skruvanslut. ADA910G
EAN
3250611010975
E-nr.
2163741
Förp
1 st
Logga in för att skapa en produktlista
Du måste vara inloggad på ditt myHager-konto för att skapa produktlistor
Produkten är bedömd hos BVB. Läs mer på www.byggvarubedomningen.se
Komplettera ditt system
Valfria tillbehör
-
Mekaniska tillbehör 1 tillgängliga produkter -
Hjälp/Signalkontakt 2 tillgängliga produkter -
Shuntutlösning 2 tillgängliga produkter -
Underspänningsutlösare 2 tillgängliga produkter -
Hänglås 1 tillgängliga produkter -
Se mer 6 andra tillgängliga produkter
Komplettera ditt system
-
KDN263AFasskena 2-fas , 10mm², 12 moduler långFör QuickConnect och skruvanslutning.
-
KDN263BFasskena 2-fas, 10mm² , 57 moduler / 1 meter lång. Passar både QuickConnect-dvär
-
KDN451DFasskena 4-poliga, 16mm², För 6 personskyddsbrytare 4-polig, L1+N,L2+N,L3+N,12m
-
KDN451EFasskena 4-poliga, 16mm², För personskyddsbrytare 4-polig, L1+N,L2+N,L3+N,57m
Tekniska egenskaper
Arkitektur
-
Antal poler1P+N
-
KurvaB
Elektrisk ström
-
Märkström10 A
-
Nominell felström Idn30 mA
-
Märkström -25°C12 A
-
Märkström vid -20°C11,80 A
-
Märkström -15°C11,70 A
-
Märkström -10°C11,50 A
-
Märkström -5°C11,30 A
-
Märkström vid 0°C11,10 A
-
Märkström 5°C11 A
-
Märkström 10°C10,80 A
-
Märkström 15°C10,60 A
-
Märkström vid 20°C10,40 A
-
Märkström 25°C10,20 A
-
Märkström 30°C10 A
-
Märkström 35°C9,90 A
-
Märkström vid 40°C9,70 A
-
Märkström vid 50°C9,40 A
-
Märkström 55°C9,30 A
-
Märkström 60°C9,10 A
-
Korrektionsfaktor för 2 och mer bedvid varandra monterade dvärgbrytare1
-
Korrektionsfaktor för 3 och mer bedvid varandra monterade dvärgbrytare0,95
-
Korrektionsfaktor för 4 och 5 bredvid varandra monterade dvärgbrytare0,90
-
Korrektionsfaktor för 6 och mer bedvid varandra monterade dvärgbrytare0,85
-
Min./Max. tröskelvärde termisk utlösning vid AC drift1,13 - 1,45 A
Säkerhet
-
LäckströmstypA
-
Kapslingsklass (IP)IP2X
Elektriska huvudattribut
-
Märkkortslutningbrytförmåga Icn (IEC 60898-1)6 kA
Spänning
-
Nominell isolationsspänning Ui500 V
-
Nominell impulsskyddspänning Uimp4000 V
-
Max. driftspänning (Umax)240 V
-
Märkdriftspänning Ue240 - 240 V
-
Överspänningskategori enligt IEC 60947-13
Ström
-
Total effektförlust vid nominell märkström3,40 W
Frekvens
-
Frekvens50 - 50 Hz
Användningsförhållanden
-
Höjd2000 m
-
Energibegränsningsklass I²t3
-
Driftstemperatur-25 - 40 °C
-
Förvarings-/transporttemperatur-25 - 70 °C
Uthållighet
-
Mekanisk livsl. (elektriska omkopplingar)2000
-
Mekanisk livslängd (omkopplingar)2000
Anslutning
-
AnslutningstypSkruvterminal
-
Area flexibel ledare1 - 16 mm²
-
Area solid ledare1 - 25 mm²
-
Anslutningsarea vid inkommande med skruv, med flexibel ledare1 - 16 mm²
-
Anslutningsarea ingång och utgång med skruvar, solid ledare1 - 25 mm²
-
Anslutningsarea ingång och utgång med skruvar, flexibla ledare1 - 16 mm²
-
Anslutningsarea ingång och utgång med skruvar, solid ledare1 - 25 mm²
Installation, montering
-
Nominellt åtdragningsmoment2,10 - 2,10 N
-
Typ av övre anslutning på normkomponeterSkruvanslutning
-
Typ av nedre anslutning på normkomponeterBIConnect
Kapacitet
-
Antal moduler2
Dimensioner
-
Höjd83 mm
-
Bredd35 mm
-
Djup68 mm
Kompatibilitet
-
Passar DIN-skenaJa
Miljödokumentation
Vi är fast beslutna att förbättra vår miljöprestanda genom att minska vårt fotavtryck och samtidigt fungera som en hållbarhetsförstärkare för våra kunder. Läs mer
Certifieringar och dokument
Nedladdningar
-

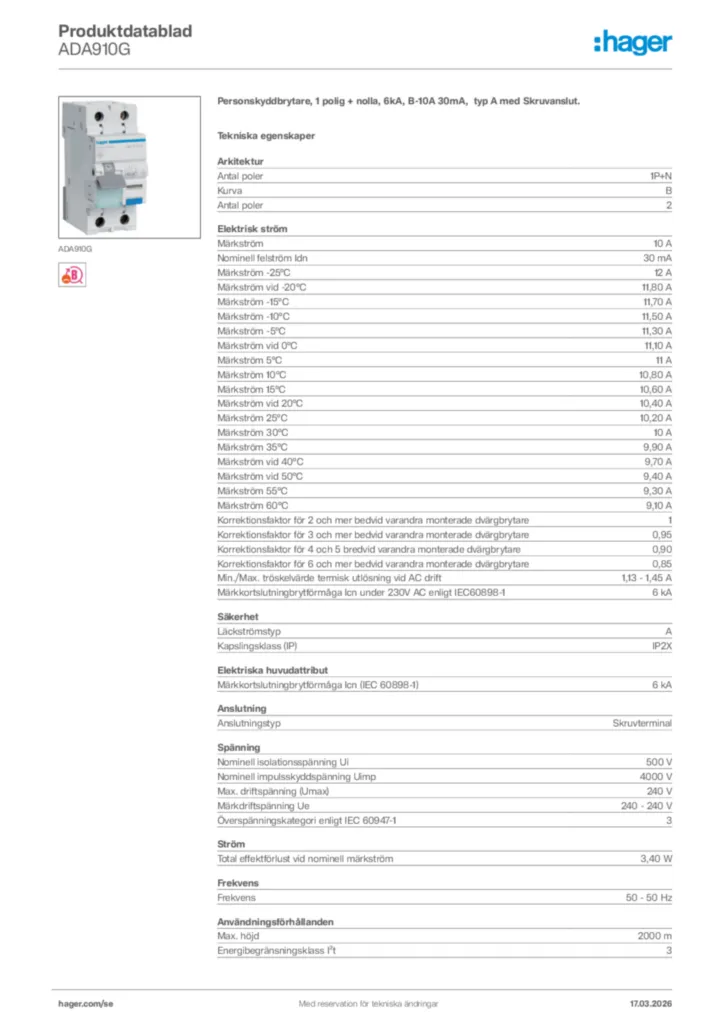

Produktbild
