LV rozłącznik bezp.listw. NH3 3P 630A 690VAC EKW szyny 185mm zac.śr.M12 LVSG3CPSUX
EAN
4049857133772
Liczba w opakowaniu
1 szt.
Grupa rabatowa
UTS
Cena
2204,00 zł
/ szt.
*
Zaloguj się, aby utworzyć listę produktów
Aby tworzyć listy produktów, musisz być zalogowany na swoje konto myHager
Wybierz sprzedawcę
Wybierz sprzedawcę, aby uzyskać dostęp do profesjonalnych cen i kupować online
Uzupełnij swój system
Akcesoria opcjonalne
-
Akcesoria/części do mierników 1 dostępne produkty -
Osłona przyłączy 2 dostępne produkty -
Bolec 1 dostępne produkty -
Akcesoria/części do podstaw bezpiecznikowych NH 3 dostępne produkty -
Akcesoria elektryczne 2 dostępne produkty -
Akcesoria/części zamienne do przyrządów pomiarowych 1 dostępne produkty
Uzupełnij swój system
-
LVZMG
LV adapter do montażu przyrządów pomiarowych o wymiarach 96x96mm
158,00 zł / szt.*
-
LVZAL
LV osłona zacisków do rozłączników bezpiecz. listwowych LVS NH1/2/3
117,00 zł / szt.* -
LVZALLLV osłona zacisków odpływowych NH1/2/3, 2x300mm2
215,00 zł / szt.*
-
LVZ1230
LV śruba M12x30 w zestawie z podkładką stykową (kpl 3 szt.)
42,00 zł / szt.*
-
LVZTW
LV przegroda izolacyjna do rozłączników listwowych LVS NH1/2/3 L=95mm kpl 5 szt.
38,00 zł / szt.* -
LVZASRLV zaciski odpływowe NH1/2/3, 2x300mm2
716,00 zł / szt.* -
LVZKHLV osłona przewodów zatrzaskowa do instalacji przekładników prądowych NH1/2/3
42,00 zł / szt.*
-
LVZVK
LV wiązka przewodów napięciowych do układów pomiarowych do LVSG
318,00 zł / szt.* -
LVZVKSDLV wiązka przewodów przekładników prąd. dla LVSG z osłonami przewodów
355,00 zł / szt.*
-
LVZGA
LV adapter do montażu przyrządów pomiarowych modułowych
88,00 zł / szt.*
-
LVZGETLV wspornik stalowy do zabudowy mierników i zabezpieczeń 2 x TS35
250,00 zł / szt.*
-
LVZGATLV wspornik stalowy do zabudowy zabezpieczeń 1 x TS35
197,00 zł / szt.*
Specyfikacja techniczna
-
AT_AcceptableCurrentRatingAC23B400V630 A
-
AT_AcceptableCurrentRatingAC22B500V630 A
-
AT_AcceptableCurrentRatingAC21B690V630 A
Prąd elektryczny
-
Prąd znamionowy630 A
-
Znamionowy warunkowy prąd zwarciowy lcc120 kA
-
Prąd znamionowy zwarciowy umowny dla Ue=400 V zgodnie z PN-EN 61439-1 3.8.10.4120 kA
-
Znamionowy prąd krótkotrwały Icw 1s IEC 6094715 kA
Bezpiecznik
-
Rozmiar wkładki bezpiecznikowejNH3
Łączność
-
Typ połączeniaZacisk śrubowy
Rodzaj połączenia
-
Przekrój poprzeczny przewodu elastycznego35 - 300 mm²
-
Przekrój poprzeczny przewodu sztywnego35 - 300 mm²
-
Typ złącza/wtykuZacisk śrubowy
Architektura
-
Liczba biegunów3
Warunki użytkowania
-
Zakres temperatur pracy-25 - 55 °C
Instalacja, montaż
-
Nominalny moment dokręcania32 - 32 Nm
Wytrzymałość
-
Wytrzymałość elektryczna (liczba cykli)200
-
Wytrzymałość mechaniczna (liczba cykli)800
Bezpieczeństwo
-
Klasa ochrony przed wnikaniem (IP)IP2X
Napięcie
-
Napięcie znamionowe izolacji Ui1000 V
-
Znamionowe napięcie udarowe Uimp8 kV
Wymiary
-
Odległość szyn zbiorczych185 mm
-
Wysokość671 mm
-
Głębokość190 mm
Moc
-
Całkowite straty mocy dla prądu znamionowego111 W
Częstotliwość
-
Częstotliwość50 - 60 Hz
Zabezpieczenie elektryczne
-
Ze wskaźnikiem awariiTak
Wartość dla środowiska
Dążymy do poprawy naszych wyników w zakresie ochrony środowiska poprzez zmniejszenie naszego śladu środowiskowego, jednocześnie działając jako czynnik zrównoważonego rozwoju dla naszych klientów. Dowiedz się więcej
Certyfikaty i dokumenty
Pobierz
-
Obraz produktu
-
Product datasheet

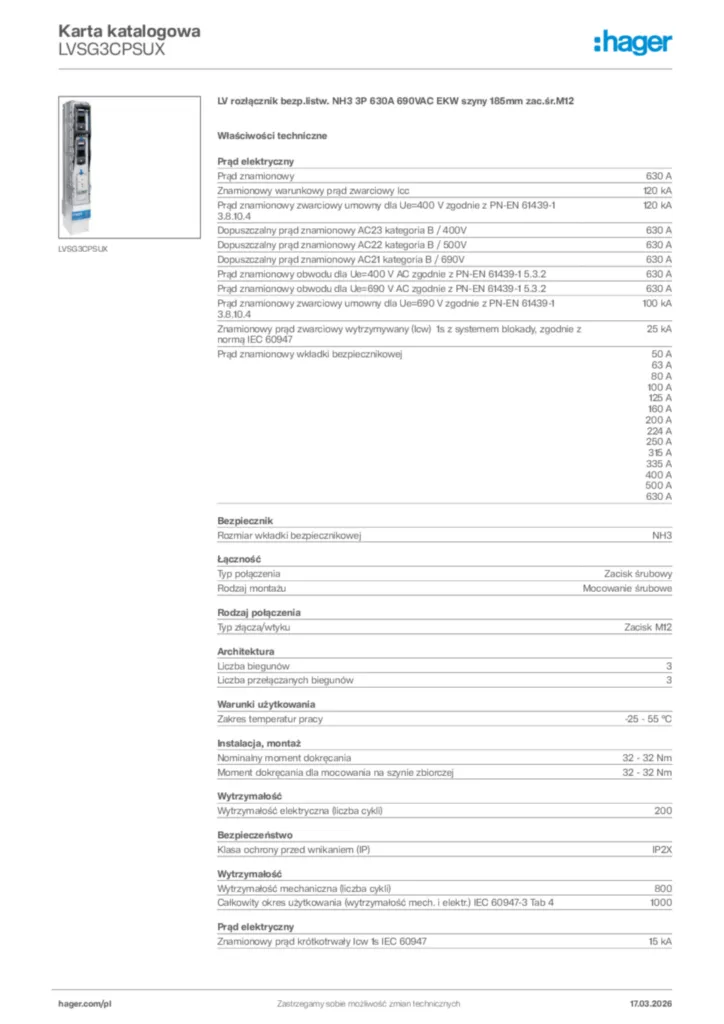

Hager Karta katalogowa LVSG3CPSUX
LV rozłącznik bezp.listw. NH3 3P 630A 690VAC EKW szyny 185mm zac.śr.M12
PDF -
Dane techniczne — Instrukcja obsługi
Dane techniczne — Instrukcja obsługi de-CH, en-GB 2024-08-29
PDF366,80 kB -
Instrukcja montażu
Instrukcja montażu en-GB 2020-01-01
PDF5,92 MB
Montageanelitung NH1-3 3-polig
Instrukcja montażu en-GB, es-ES, fr-FR, de-DE, pl-PL 2020-01-01
PDF5,92 MB -
Dane techniczne - Deklaracja zgodności
Dane techniczne - Deklaracja zgodności en-GB 2025-03-31
PDF317,40 kB
Declaration of conformity for weber.vertigroup / HRC-Fuse-Switch-disconnector-strip size 00-3
Dane techniczne - Deklaracja zgodności International 2019-01-07
PDF615,53 kB
