LV rozłącznik bezp.listw. NH1 3P 250A 690VAC EKW szyny 185mm zac.śr.M12 LVSG1CPSUX

Name: LVSG1CPSUX
Brand: Hager
SKU: 38016-3390
Price: 1810 PLN

Cena

1810,00 zł

/ szt. *

Znajdź sprzedawcę

Akcesoria
Specyfikacja techniczna
Wartość dla środowiska
Dokumentacja
Więcej produktów

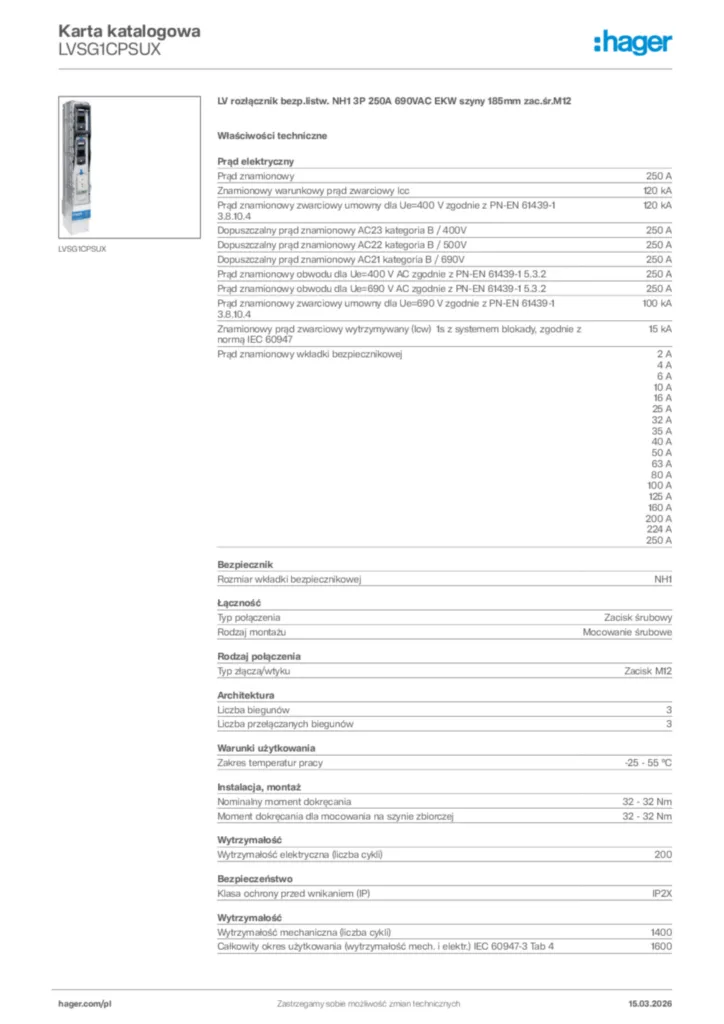

Pobierz kartę produktu

Uzupełnij swój system

Akcesoria/części do mierników 1 dostępne produkty
Osłona przyłączy 2 dostępne produkty
Bolec 1 dostępne produkty
Akcesoria/części do podstaw bezpiecznikowych NH 3 dostępne produkty
Akcesoria elektryczne 2 dostępne produkty
Akcesoria/części zamienne do przyrządów pomiarowych 1 dostępne produkty

Specyfikacja techniczna

Prąd znamionowy

250 A
Znamionowy warunkowy prąd zwarciowy lcc

120 kA
Prąd znamionowy zwarciowy umowny dla Ue=400 V zgodnie z PN-EN 61439-1 3.8.10.4

120 kA
Dopuszczalny prąd znamionowy AC23 kategoria B / 400V

250 A
Dopuszczalny prąd znamionowy AC22 kategoria B / 500V

250 A
Dopuszczalny prąd znamionowy AC21 kategoria B / 690V

250 A
Prąd znamionowy obwodu dla Ue=400 V AC zgodnie z PN-EN 61439-1 5.3.2

250 A
Prąd znamionowy obwodu dla Ue=690 V AC zgodnie z PN-EN 61439-1 5.3.2

250 A
Prąd znamionowy zwarciowy umowny dla Ue=690 V zgodnie z PN-EN 61439-1 3.8.10.4

100 kA
Znamionowy prąd zwarciowy wytrzymywany (Icw) 1s z systemem blokady, zgodnie z normą IEC 60947

15 kA
Prąd znamionowy wkładki bezpiecznikowej

2 A, 4 A, 6 A, 10 A, 16 A, 25 A, 32 A, 35 A, 40 A, 50 A, 63 A, 80 A, 100 A, 125 A, 160 A, 200 A, 224 A, 250 A
Znamionowy prąd krótkotrwały Icw 1s IEC 60947

10 kA

Rozmiar wkładki bezpiecznikowej

NH1

Typ połączenia

Zacisk śrubowy
Rodzaj montażu

Mocowanie śrubowe

Typ złącza/wtyku

Zacisk M12

Liczba biegunów

3
Liczba przełączanych biegunów

3

Zakres temperatur pracy

-25 - 55 °C

Nominalny moment dokręcania

32 - 32 Nm
Moment dokręcania dla mocowania na szynie zbiorczej

32 - 32 Nm

Wytrzymałość elektryczna (liczba cykli)

200
Wytrzymałość mechaniczna (liczba cykli)

1400
Całkowity okres użytkowania (wytrzymałość mech. i elektr.) IEC 60947-3 Tab 4

1600

Klasa ochrony przed wnikaniem (IP)

IP2X

Napięcie znamionowe izolacji Ui

1000 V
Znamionowe napięcie udarowe Uimp

8 kV
Napięcie znamionowe łączeniowe Ue (AC)

690 - 690 V

Odległość szyn zbiorczych

185 mm
Wysokość

671 mm
Głębokość

190 mm

Całkowite straty mocy dla prądu znamionowego

27 W
Maksymalna utrata mocy wkładki bezpiecznikowej

23 W
Strata mocy przy pełnym obciążeniu

96 W

Częstotliwość

50 - 60 Hz

Ze wskaźnikiem awarii

Tak

Rozłączenie obustronne

Nie

Zawiera materiał z recyklingu (% całkowitej masy plastiku)

0

Wartość dla środowiska

Dążymy do poprawy naszych wyników w zakresie ochrony środowiska poprzez zmniejszenie naszego śladu środowiskowego, jednocześnie działając jako czynnik zrównoważonego rozwoju dla naszych klientów. Dowiedz się więcej

Zgodność z RoHS Tak

Zgodny z REACh – bez SVHC Tak

Bezhalogenowe Tak
