Hoofdapparatuur

Vermogensautomaat h3+, P630 LSI 3P3D 400 A 50 kA, boutaansluiting HMW400JR

Name: HMW400JR
Brand: Hager
SKU: HMW400JR20

EAN-nummer

3250613198190

Verpakking

1 Stuk

Vind verdeler

Bijpassende producten
Technische eigenschappen
Milieudocumenten
Downloads
Meer producten

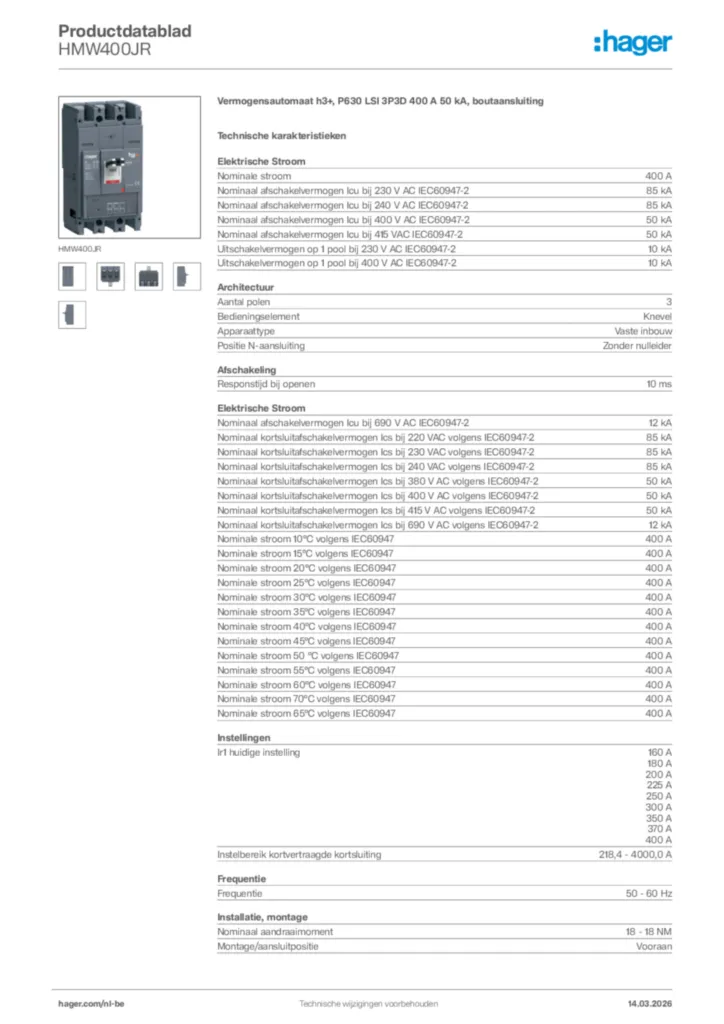

Download technische eigenschappen

Maak uw systeem compleet

Optionele accesoires

Interfacekabels 1 producten beschikbaar
Uitschakelspoel 5 producten beschikbaar
Onderspanningsspoel 8 producten beschikbaar
Hulpcontactblok 2 producten beschikbaar
Vergrendelingfuncties 1 producten beschikbaar
Bekijk meer 13 andere producten beschikbaar

Technische eigenschappen

Nominale stroom

400 A
Nominaal afschakelvermogen Icu bij 230 V AC IEC60947-2

85 kA
Nominaal afschakelvermogen Icu bij 240 V AC IEC60947-2

85 kA
Nominaal afschakelvermogen Icu bij 400 V AC IEC60947-2

50 kA
Nominaal afschakelvermogen Icu bij 415 VAC IEC60947-2

50 kA
Uitschakelvermogen op 1 pool bij 230 V AC IEC60947-2

10 kA
Uitschakelvermogen op 1 pool bij 400 V AC IEC60947-2

10 kA
Nominaal afschakelvermogen Icu bij 690 V AC IEC60947-2

12 kA
Nominaal kortsluitafschakelvermogen Ics bij 220 VAC volgens IEC60947-2

85 kA
Nominaal kortsluitafschakelvermogen Ics bij 230 VAC volgens IEC60947-2

85 kA
Nominaal kortsluitafschakelvermogen Ics bij 240 VAC volgens IEC60947-2

85 kA
Nominaal kortsluitafschakelvermogen Ics bij 380 V AC volgens IEC60947-2

50 kA
Nominaal kortsluitafschakelvermogen Ics bij 400 V AC volgens IEC60947-2

50 kA
Nominaal kortsluitafschakelvermogen Ics bij 415 V AC volgens IEC60947-2

50 kA
Nominaal kortsluitafschakelvermogen Ics bij 690 V AC volgens IEC60947-2

12 kA
Nominale stroom 10°C volgens IEC60947

400 A
Nominale stroom 15°C volgens IEC60947

400 A
Nominale stroom 20°C volgens IEC60947

400 A
Nominale stroom 25°C volgens IEC60947

400 A
Nominale stroom 30°C volgens IEC60947

400 A
Nominale stroom 35°C volgens IEC60947

400 A
Nominale stroom 40°C volgens IEC60947

400 A
Nominale stroom 45°C volgens IEC60947

400 A
Nominale stroom 50 °C volgens IEC60947

400 A
Nominale stroom 55°C volgens IEC60947

400 A
Nominale stroom 60°C volgens IEC60947

400 A
Nominale stroom 70°C volgens IEC60947

400 A
Nominale stroom 65°C volgens IEC60947

400 A

Aantal polen

3
Bedieningselement

Knevel
Apparaattype

Vaste inbouw
Positie N-aansluiting

Zonder nulleider

Responstijd bij openen

10 ms

Ir1 huidige instelling

160 A, 180 A, 200 A, 225 A, 250 A, 300 A, 350 A, 370 A, 400 A
Instelbereik kortvertraagde kortsluiting

218,4 - 4000,0 A

Frequentie

50 - 60 Hz

Nominaal aandraaimoment

18 - 18 NM
Montage/aansluitpositie

Vooraan

Nominale stoothoudspanning Uimp

8000 V
Nominale isolatiespanning Ui

800 V
Nominale spanning Ue

220 - 690 V

Afschakelaar

LSI

‌Totaal vermogensverlies onder IN

90 W
Vermogensverlies per pool bij In

30 W

Aantal hulpcontacten als wisselcontact

0
Aantal hulpcontacten als verbreekcontact

0
Aantal hulpcontacten als maakcontact

0

Beschermingsgraad IP

IP4X

Bedrijfstemperatuur

-25 - 70 °C
Vervuilingsgraad volgens IEC60664/IEC60947-2

3

Type connector/stekker

Klem

Materiaal kabel

Koper

Hoogte

260 mm
Breedte

140 mm
Diepte

150 mm

Motorbediening geïntegreerd

Nee

Geschikt voor DIN-rail

Nee
Compatibel met aardlekelement

Ja
Geschikt voor verdeelbord

Ja

Positie voeding

Bidirectioneel

Langdurige overbelastingsbeveiliging (ltd): vertraging (tr)

0,5 s, 1,5 s, 2,5 s, 5 s, 7,5 s, 9 s, 10 s, 12 s, 14 s, 16 s
Kortstondige beveiliging (std): gelijkstroom (Isd)

1,5, 2, 3, 4, 5, 6, 7, 8, 10
Kortstondige beveiliging (std): vertraging (tsd)

50 ms, 100 ms, 200 ms, 300 ms, 400 ms
Directe beveiliging (lg): instellingscoëfficiënt

3, 4, 5, 6, 7, 8, 10, 11, 12

Milieudocumenten

We zetten ons in om onze milieuprestaties te verbeteren door onze voetafdruk te verkleinen en tegelijkertijd te fungeren als een duurzaamheidsbevorderaar voor onze klanten. Toon meer.

RoHS conform Ja
