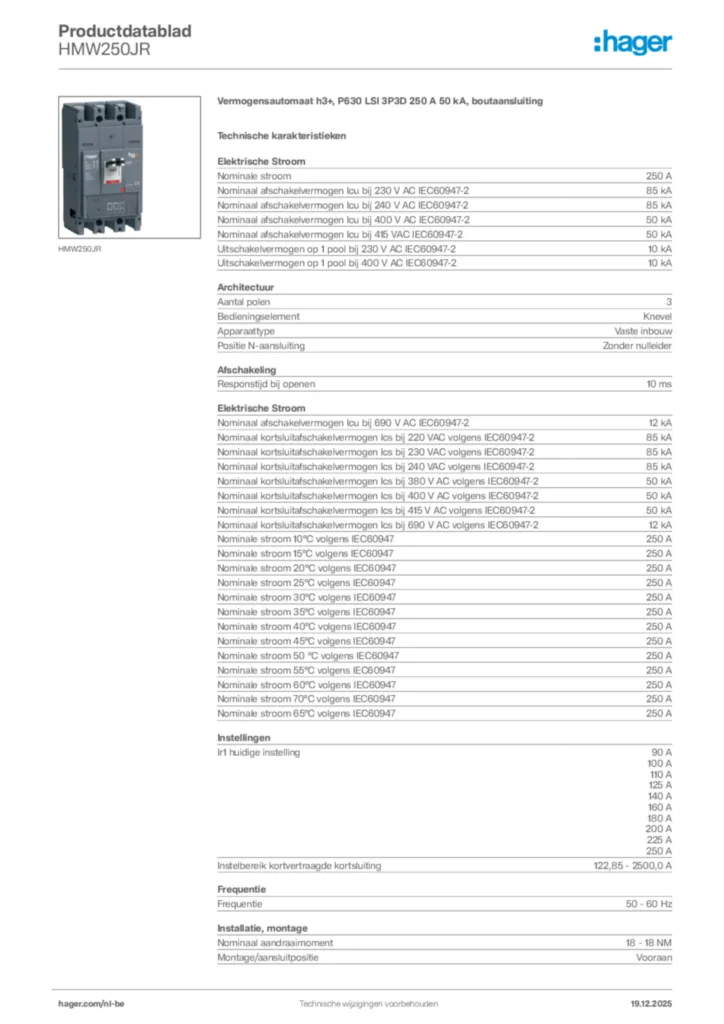

HMW250JR - Vermogensautomaat h3+, P630 LSI 3P3D 250 A 50 kA, boutaansluiting
HMW250JR - Vermogensautomaat h3+, P630 LSI 3P3D 250 A 50 kA, boutaansluiting

Vermogensautomaat h3+, P630 LSI 3P3D 250 A 50 kA, boutaansluiting HMW250JR

EAN-nummer
3250613198152
Verpakking
1 Stuk

Maak uw systeem compleet

Optionele accesoires

  • Interfa­ceka­bels 1 producten beschikbaar
  • Elek­tri­sche toebe­horen voor laag­span­nings­com­po­nenten 1 producten beschikbaar
  • Uitscha­kelspoel 5 producten beschikbaar
  • Onder­span­nings­spoel 8 producten beschikbaar
  • Hulp­con­tact­blok 2 producten beschikbaar
  • Bekijk meer 14 andere producten beschikbaar

Technische eigenschappen

Stroom / tempe­ra­tuur
  • Nomi­nale stroom
    250 A
  • Nomi­naal afscha­kel­ver­mogen Icu bij 230 V AC IEC60947-2
    85 kA
  • Nomi­naal afscha­kel­ver­mogen Icu bij 240 V AC IEC60947-2
    85 kA
  • Nomi­naal afscha­kel­ver­mogen Icu bij 400 V AC IEC60947-2
    50 kA
  • Nomi­naal afscha­kel­ver­mogen Icu bij 415 VAC IEC60947-2
    50 kA
  • Uitscha­kel­ver­mogen op 1 pool bij 230 V AC IEC60947-2
    10 kA
  • Uitscha­kel­ver­mogen op 1 pool bij 400 V AC IEC60947-2
    10 kA
  • Nomi­naal afscha­kel­ver­mogen Icu bij 690 V AC IEC60947-2
    12 kA
  • Nomi­naal kortsluit­af­scha­kel­ver­mogen Ics bij 220 VAC volgens IEC60947-2
    85 kA
  • Nomi­naal kortsluit­af­scha­kel­ver­mogen Ics bij 230 VAC volgens IEC60947-2
    85 kA
  • Nomi­naal kortsluit­af­scha­kel­ver­mogen Ics bij 240 VAC volgens IEC60947-2
    85 kA
  • Nomi­naal kortsluit­af­scha­kel­ver­mogen Ics bij 380 V AC volgens IEC60947-2
    50 kA
  • Nomi­naal kortsluit­af­scha­kel­ver­mogen Ics bij 400 V AC volgens IEC60947-2
    50 kA
  • Nomi­naal kortsluit­af­scha­kel­ver­mogen Ics bij 415 V AC volgens IEC60947-2
    50 kA
  • Nomi­naal kortsluit­af­scha­kel­ver­mogen Ics bij 690 V AC volgens IEC60947-2
    12 kA
  • Nomi­nale stroom 10°C volgens IEC60947
    250 A
  • Nomi­nale stroom 15°C volgens IEC60947
    250 A
  • Nomi­nale stroom 20°C volgens IEC60947
    250 A
  • Nomi­nale stroom 25°C volgens IEC60947
    250 A
  • Nomi­nale stroom 30°C volgens IEC60947
    250 A
  • Nomi­nale stroom 35°C volgens IEC60947
    250 A
  • Nomi­nale stroom 40°C volgens IEC60947
    250 A
  • Nomi­nale stroom 45°C volgens IEC60947
    250 A
  • Nomi­nale stroom 50 °C volgens IEC60947
    250 A
  • Nomi­nale stroom 55°C volgens IEC60947
    250 A
  • Nomi­nale stroom 60°C volgens IEC60947
    250 A
  • Nomi­nale stroom 70°C volgens IEC60947
    250 A
  • Nomi­nale stroom 65°C volgens IEC60947
    250 A
Uitvoe­ring
  • Aantal polen
    3
  • Bedie­nings­ele­ment
    Knevel
  • Appa­raat­type
    Vaste inbouw
  • Positie N-aan­slui­ting
    Zonder nulleider
Afscha­ke­ling
  • Respons­tijd bij openen
    10 ms
Frequentie
  • Frequentie
    50 - 60 Hz
Instal­la­tie, montage
  • Nomi­naal aandraai­mo­ment
    18 - 18 NM
  • Monta­ge/aan­sluit­po­sitie
    Vooraan
Span­ning
  • Nomi­nale stoot­houd­span­ning Uimp
    8000 V
  • Nomi­nale isola­tie­span­ning Ui
    800 V
  • Nomi­nale span­ning Ue
    220 - 690 V
Func­ties
  • Afscha­ke­laar
    LSI
Vermogen
  • ‌Totaal vermo­gens­ver­lies onder IN
    36,80 W
  • Vermo­gens­ver­lies per pool bij In
    12,30 W
Samen­stel­ling
  • Aantal hulp­con­tacten als wissel­con­tact
    0
  • Aantal hulp­con­tacten als verbreek­con­tact
    0
  • Aantal hulp­con­tacten als maak­con­tact
    0
Veiligheid
  • Bescher­mings­graad IP
    IP4X
Gebruiks­voor­waarden
  • Bedrijf­s­tem­pe­ra­tuur
    -25 - 70 °C
  • Vervui­lings­graad volgens IEC60664/IEC60947-2
    3
Aanslui­ting
  • Type connec­tor/­stekker
    Klem
Kabel
  • Mate­riaal kabel
    Koper
Afme­tingen
  • Hoogte
    260 mm
  • Breedte
    140 mm
  • Diepte
    150 mm
Bedie­ning en signa­le­ring
  • Motor­be­die­ning geïn­te­greerd
    Nee
Compa­ti­bi­li­teit
  • Geschikt voor DIN-rail
    Nee
  • Compa­tibel met aard­lek­ele­ment
    Ja
  • Geschikt voor verdeel­bord
    Ja
Voeding
  • Positie voeding
    Bidi­rec­ti­o­neel
