Έξυπνες μετρήσεις
με KNX

Νέα μονάδα έξυπνης μέτρησης H νέα μονάδα TXF121 ενώνει τους μετρητές ενέργειας της Hager με το σύστημα KNX.

H μονάδα διασύνδεσης μετρητών ενέργειας KNX επιτρέπει την διασύνδεση ενός συμβατικού μετρητή ενέργειας Hager για την λήψη των μετρούμενων δεδομένων με σκοπό την απεικόνισή τους σε ένα περιβάλλον οπτικοποίησης (domovea server κωδ. TJA670, TJA470) προς ενημέρωση του τελικου χρήστη.

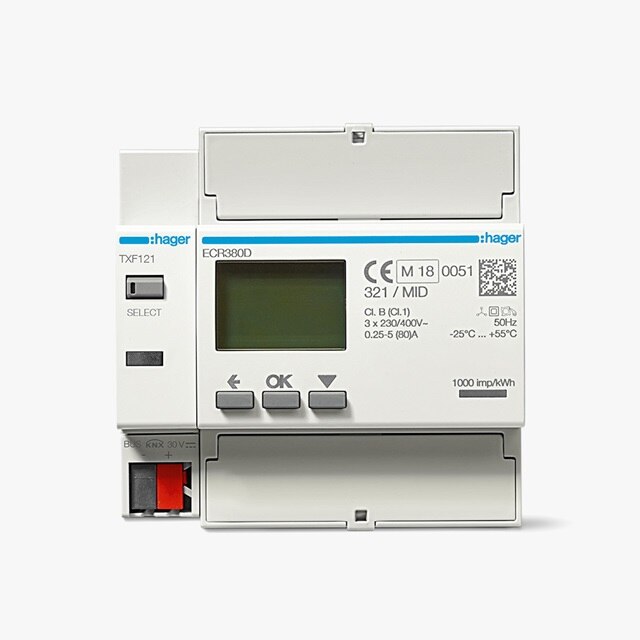

Hager_TXF121_main

Μονάδα έξυπνης μέτρησης TXF121

H μονάδα διασύνδεσης μετρητών ενέργειας KNX TXF121 συνδέεται με μονοφασικούς και τριφασικούς μετρητές με βάση τον πίνακα επιλογής μετρητών μέσω του ενσωματωμένου interface υπερύθρων IR στο πλαϊνό μέρος της συσκευής μεταφέροντας με αυτόν τον τρόπο τα δεδομένα του μετρητή στο BUS.



Μέτρητές ενέργειας

Διασύνδεση και επικοινωνία



  • Διασυνδέει έναν συμβατικό μετρητή ενέργειας Hager σε ένα σύστημα KNX
  • Η μονάδα καταναλώνει μόλις 1 θέση στον ηλεκτρολογικό πίνακα επιτρέποντας σε κάθε μετρητή να ενσωματώνεται εύκολα σε ένα KNX σύστημα
  • Ασύρματη σύνδεση με τον μετρητή μέσω υπέρυθρης επικοινωνίας (τοποθέτηση της μονάδας δίπλα στον μετρητή)
  • Μεταφορά στο BUS των δεδομένων τάσης, ρεύματος, ισχύος, συντελεστή ισχύος, καταναλισκόμενη και παραγόμενη ισχύς, σήματα αλάρμ για υπόταση και υπέρταση
  • Είσοδος διπλού τιμολογίου είτε από τον μετρητή είτε από το BUS
  • Συμβατή με μονοφασικούς και τριφασικούς μετρητές ενέργειας (εκτός ECM140D και ECR140D)
TXF121

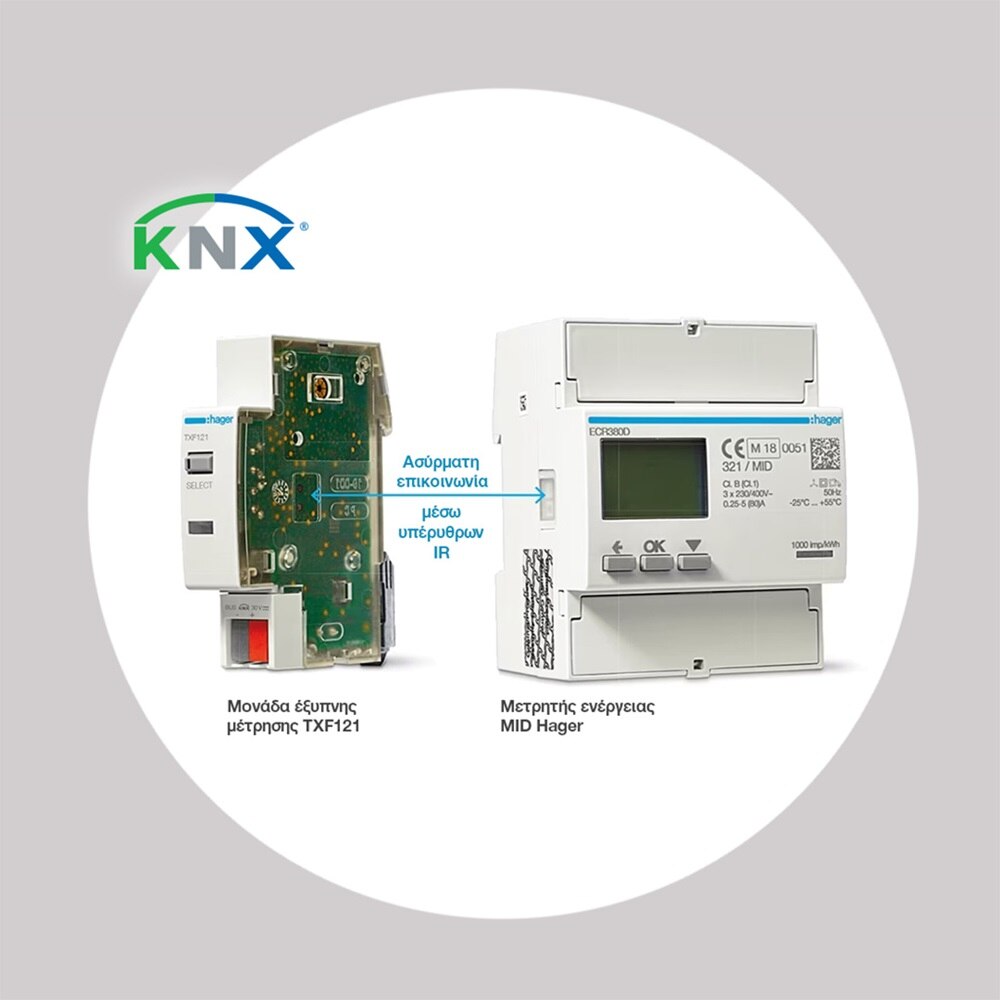

Hager_TXF121_story_1

Μέτρηση ενέργειας και domovea

Η ενημέρωση κατανάλωσης ενέργειας βοηθά τον χρήστη στην αναγνώριση οποιασδήποτε σπάταλης ή λανθασμένης χρήσης εξοπλισμού στο κτίριο επιτρέποντας την λήψη κατάλληλων μέτρων εξοικονόμησης.

H μονάδα διασύνδεσης TXF121 μαζί με τo  server οπτικοποίησης domovea αποτελούν τον ιδανικό συνδυασμό για ένα φιλικό περιβάλλον απεικόνισης των μετρήσεων ενέργειας για τον τελικό χρήστη.

Βασικές μετρήσεις:

Κατανάλωση ενέργειας (kW) | Κατανάλωση άεργης ισχύος (kvarh) | Παραγωγή ενέργειας (kW) πχ. Φωτοβολταϊκά πάνελ | Παραγωγή άεργης ισχύος (kvarh) | Τάση (V) | Ρεύμα (A) | Συντελεστής ισχύος (cosφ) | Συχνότητα (Hz)

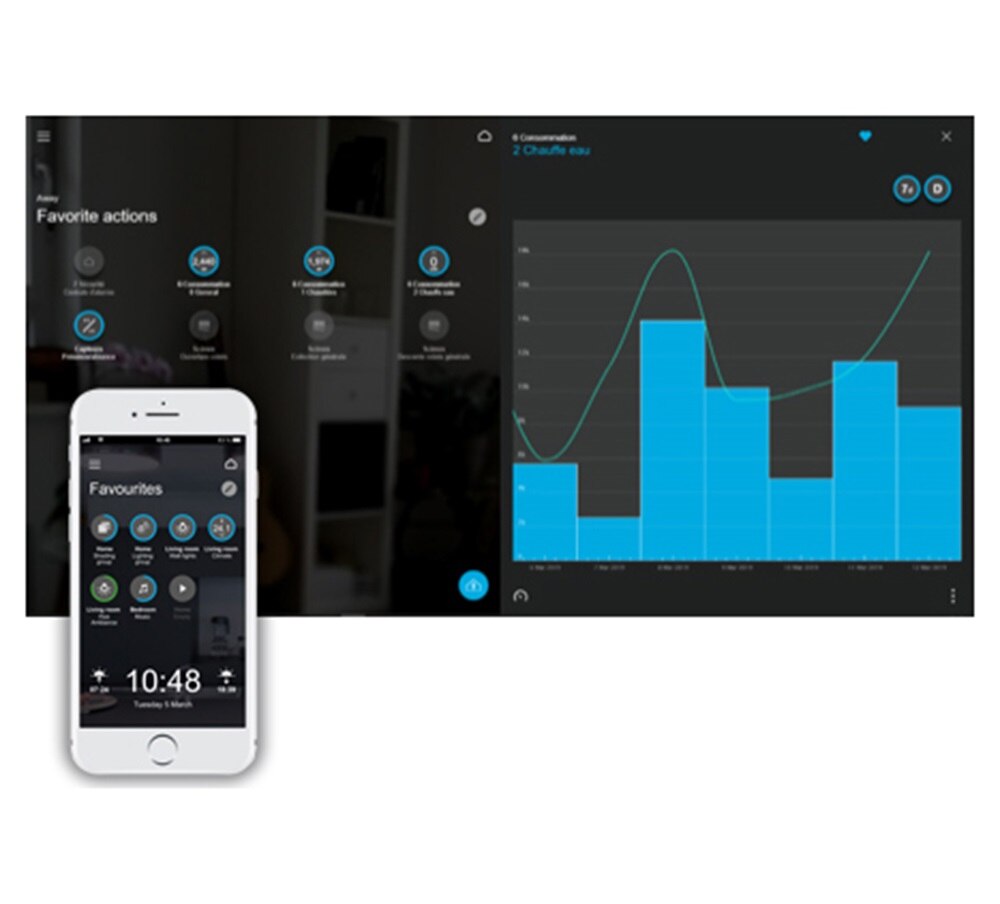

Hager_TXF121_story_5

Ειδοποιήσεις και προστασία εξοπλισμού

H μονάδα διασύνδεσης προσφέρει σημαντικές ειδοποιήσεις που αναβαθμίζουν την προστασία του εξοπλισμού:

  • Ειδοποίηση υπέρτασης ή υπότασης με ενεργοποίηση σεναρίου προστασίας εξοπλισμού όπως κουζίνες, πλυντήρια, ψυγεία και υπολογιστές. Παράλληλα ειδοποίηση στο smartphone του χρήστη μέσω της εφαρμογής domovea
  • Ορισμός ορίων κατανάλωσης συνδεδεμένων φορτίων με ειδοποίηση και ενέργεια σε περίπτωση υπέρβασης
  • Κατά την λήψη ημερήσιου τιμολογίου απενεργοποίηση συγκεκριμένων φορτίων με σκοπό την εξοικονόμηση χρημάτων
Hager_TXF121_story_4

Impuls, Modbus και
M-Bus με KNX

Τα πρωτόκολλα επικοινωνίας Impuls, M-Bus και Modbus που είναι ενσωματωμένα στους μετρητές ενέργειας χρησιμοποιούνται κυρίως σε κτιριακές εγκαταστάσεις.

Με τη μονάδα TXF121 μπορείτε να μεταφέρετε όλες τις μετρούμενες τιμές στο πρωτόκολλο KNX. Η διεπαφή είναι συμβατή με τους μετρητές ενέργειας 1 και 3 φάσεων της Hager σύμφωνα με

Τα πρωτόκολλα επικοινωνίας Impuls, M-Bus και Modbus που είναι ενσωματωμένα στους μετρητές ενέργειας χρησιμοποιούνται κυρίως σε κτιριακές εγκαταστάσεις.

Με τη μονάδα TXF121 μπορείτε να μεταφέρετε όλες τις μετρούμενες τιμές στο πρωτόκολλο KNX. Η διεπαφή είναι συμβατή με τους μετρητές ενέργειας 1 και 3 φάσεων της Hager σύμφωνα με: τον πίνακα επιλογής μετρητών.

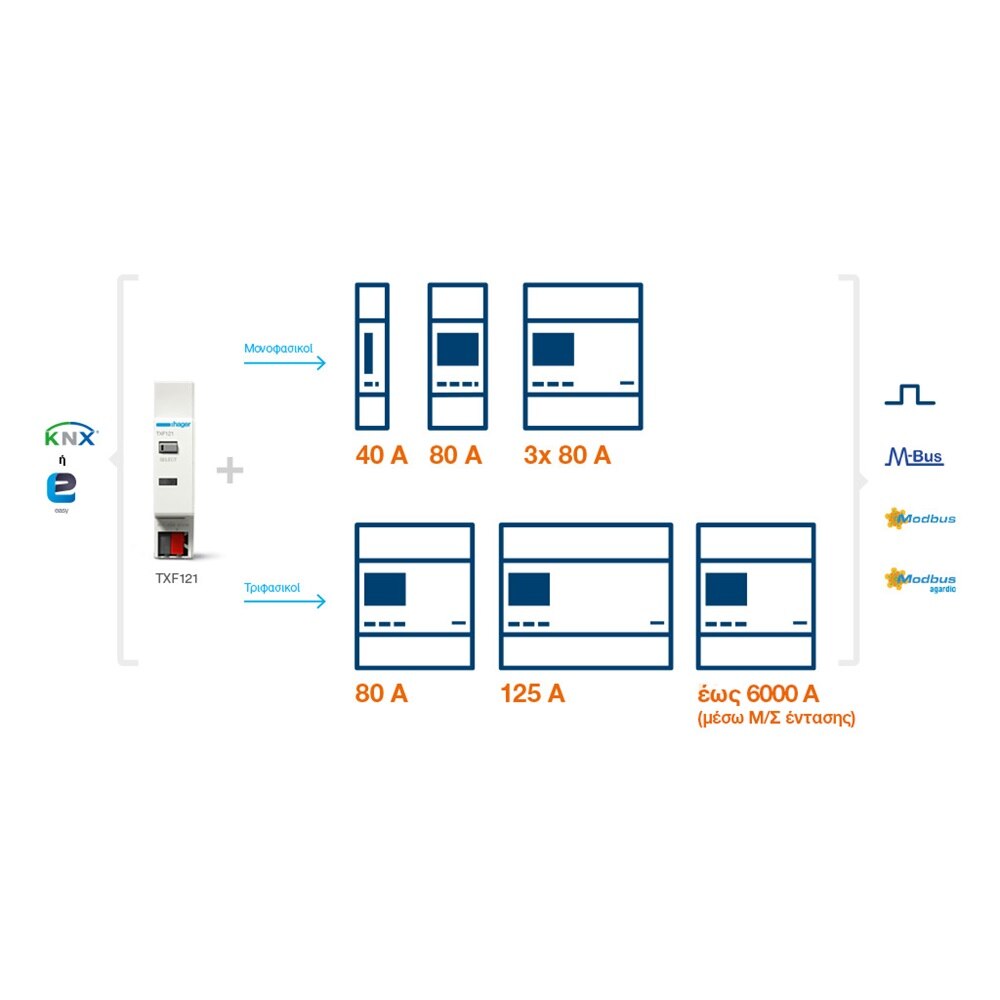

Symbolgrafik: Die neue MID-konforme KNX-Schnittstelle TXF121 ist mit 1- und 3-phasigen Energiezählern von Hager kompatibel
