Réglette coupe-circuit HPC2 400A 1 pôle commutable, raccord en V inoxydable LVSR2VE
EAN
7611919350143
VPE
1 pc.
Groupe de rabais
52
Prix*
431.00 CHF
/ pc.
*
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Complétez votre système
Accessoires optionnels
-
Accessoires mécaniques pour appareillage basse tension 12 produit(s) disponible(s) -
Boulon 5 produit(s) disponible(s) -
Borne de barre collectrice 6 produit(s) disponible(s) -
Accessoires électriques pour appareillage basse tension 2 produit(s) disponible(s) -
Plaque/cache/barrette d'inscription 5 produit(s) disponible(s) -
Accessoire pour socles de fusibles NH 3 produit(s) disponible(s)
Complétez votre système
-
LVZRATV
Capot compart. vide 100mm prof. montage 150mm pour HPC1-HPC3 185mm transparent
64.00 CHF / pc.* -
LVZAWEquerre d'appui latérale LV pour fixation des profilés d'obturation
8.35 CHF / jeu* -
LVZGDSupport d'appareil profond LV pour montage d´appareils et bornes, avec vis
32.00 CHF / pc.* -
LVZGSSupport d'appareil profond pour LV taille 1-3 avec connecteur 6 pôles, 250V/12A
57.70 CHF / pc.* -
LVZASCapot latéral
20.50 CHF / pc.* -
LVZASRKKit de raccordement court 2x300mm² pour réglette coupe-circuit HPC1-HPC3 inox
163.50 CHF / jeu* -
LVZBRRaccord à boulon pour HPC1-HPC3 inoxydable
30.70 CHF / jeu* -
LVZMGVTiroir pour borne à insérer en V acier pour HPC1-HPC3
10.25 CHF / jeu* -
LVZSMPrise de tension haut avec disjoncteur moteur 4, 0-6, 3A
245.00 CHF / pc.* -
LVZSS
Prise de tension en haut avec porte-fusibles D01
217.00 CHF / pc.* -
LVZUBFeuille d’étiquettes 20 étiquettes pour HPC00, 6 pour HPC1-HPC3
38.45 CHF / jeu* -
LVZVKXKit de câblage sans fils pour HPC1-HPC3
10.25 CHF / pc.*
-
LVZSR
Vis M12x30 pour raccordement de barre omnibus inoxydable
10.95 CHF / jeu* -
LVZSGVis M12x30 pour raccordement de barre omnibus antirouille
6.10 CHF / jeu* -
LVZSG50Raccord fileté M12x30
87.00 CHF / jeu* -
LVZSIVis M12x30 pour raccordement de barre omnibus six pans creux
7.35 CHF / jeu* -
LVZSR50
Raccord fileté M12x30 inoxydable
154.00 CHF / jeu*
-
LVZVA
Borne en V aluminium pour barre de commutation LV taille 1-3 jusqu'à 240mm², SET
42.35 CHF / jeu* -
LVZVSBorne en V taille 1-3, support avec d'insertion fermeture non amovible, SET
46.15 CHF / jeu* -
LVZVSEBorne en V pour LV taille 1-3, support d'insertion fermeture amovible, SET
53.80 CHF / jeu* -
LVZKPlage de raccordement taille 1-3, anti rouille pour d'épaisseurs 5 - 10 mm, SET
38.45 CHF / jeu* -
LVZAFVRaccord PEN pour bornes en V
12.80 CHF / pc.* -
LVZAZVRaccord PEN pour bornes en V raccords décalés
20.50 CHF / pc.*
-
LVZPB
Cache-profil pour LV, longueur 850mm pour latérales recouvrement
30.70 CHF / jeu* -
LVZAGCache long, adaptation de longueur à 100 mm, profondeur de montage 150 mm
17.85 CHF / pc.* -
LVZRADCouvercle d'emplacement vid, largeur 100mm, adapteur jeux de barres taille 1-3
41.00 CHF / pc.* -
LVZRACouvercle d'emplacement vid, largeur 150mm, adapteur jeux de barres taille 1-3
59.00 CHF / pc.* -
LVZRGCache de levier LV rouge, clipsable sur levier de commande, 1-pôle et 3-pôle
4.50 CHF / pc.*
-
LVZAE12RÉlément de raccordement M12x35
13.05 CHF / pc.* -
LVZAE8RÉlément de raccordement M8x30
10.45 CHF / pc.*
-
LVZW401K05GTransf. courant 400/5A 5VA cl.0.5s calibré
154.50 CHF / pc.* -
LVZW601K05GTransf. courant 600/5A 5VA cl.0.5s calibré
159.00 CHF / pc.* -
LVZW801K05GTransf. courant 800/5A 5VA cl.0.5s calibré
185.00 CHF / pc.*
-
CUC10Profilé C cuivre 840A longueur 3m 410mm²
1 207.00 CHF / pc.* -
CUC6Profilé C cuivre 560A longueur 3m 250mm²
308.00 CHF / pc.*
Caractéristiques techniques
-
AT_AcceptableCurrentRatingAC23B400V400 A
-
AT_AcceptableCurrentRatingAC22B500V400 A
-
AT_AcceptableCurrentRatingAC21B690V400 A
-
AT_AcceptableCurrentRatingAC21B800V250 A
Courant électrique
-
Courant assigné nominal400 A
-
Courant de coupure crête100 kA
-
Courant assigné de court-circuit pour Ue=400 V selon IEC61439-1 3.8.10.4120 kA
-
Courant assigné admissible sous 1 seconde IEC6094710 kA
Fusible
-
Taille de l'élément fusibleNH2
Connectivité
-
Type de connection / priseRaccordement par serrage
Raccordement
-
Section de raccordement en câble souple70 - 300 mm²
-
Section de raccordement en câble rigide70 - 300 mm²
-
Type de connexion / priseRaccordement V
Architecture
-
Nombre de pôles1
Conditions d'utilisation
-
Température de service-25 - 55 °C
Installation, montage
-
Couple de serrage32 - 32 Nm
Endurance
-
Endurance électrique en nombre de cycles200
-
Endurance mécanique nombre de manœuvres800
Sécurité
-
Indice de protection IPIP2X
Tension
-
Tension assignée d'isolement1000 V
-
Tension assignée de tenue aux chocs12 kV
Dimensions
-
Distance des barres omnibus185 mm
-
Hauteur671 mm
-
Profondeur190 mm
Puissance
-
Puissance dissipée totale sous IN56 W
Fréquence
-
Fréquence50 - 60 Hz
Protection électrique
-
Avec indicateur de défautNon
Données environnementales
Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus
Attestations et documents
Documents
-
Image produit
Remarques concernant l’utilisation prévue. Nous déclarons être propriétaires des droits de jouissance du matériel photo mis à disposition. Vous pouvez utiliser le matériel mis à disposition uniquement dans le respect de nos conditions d’utilisation (PDF, 90 Ko). Vous êtes vous-mêmes responsables du respect des dispositions de licence et vous pouvez être tenu responsables en cas d’abus.
Image produit LVSR2VE
-

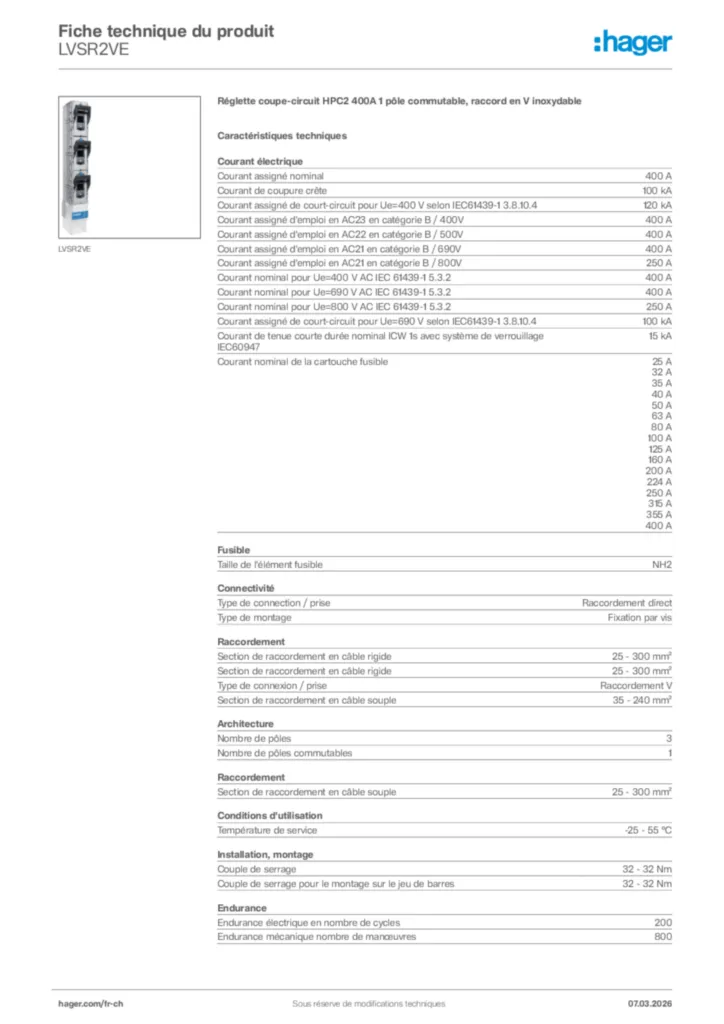

Fiche technique
Hager Fiche technique du produit LVSR2VE
Réglette coupe-circuit HPC2 400A 1 pôle commutable, raccord en V inoxydable
PDF -
Mode d'emploi
Mode d'emploi de-CH, en-GB, fr-CH, it-CH 2011-03-31
PDF3,70 MB -
Annexe technique (produit unique)
Annexe technique (produit unique) de-DE 2021-10-20
PDF847,80 kB -
Déclaration de conformité
Déclaration de conformité en-GB 2025-03-31
PDF317,59 kB
Déclaration de conformité en-GB 2025-03-31
PDF317,40 kB
Déclaration de conformité pour weber.vertigroup / Réglette coupe-circuit HPC 00-3
Déclaration de conformité International 2019-01-07
PDF615,53 kB
