Sectionnueur HPC à fusibles LV taille 00 185mm 3P M8 LVSG00SP
EAN
4049857199853
E-nr.
847 011 169
VPE
1 pc.
Groupe de rabais
57
Prix*
167.50 CHF
/ pc.
*
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Complétez votre système
Accessoires optionnels
-
fusible NH basse tension 4 produit(s) disponible(s) -
Accessoires mécaniques pour appareillage basse tension 7 produit(s) disponible(s) -
adaptateur de rail DIN 1 produit(s) disponible(s) -
Jeu de fixations de vis 2 produit(s) disponible(s) -
Support de barres omnibus 1 produit(s) disponible(s) -
Voir plus 13 autre(s) produit(s) disponible(s)
Complétez votre système
-
NH00LP10MR
Cartouche fusible HPC taille 00 400V~ gG 10A indicateur supérieur
7.40 CHF / pc.* -
NH00LP125MRCartouche fusible HPC taille 00 400V~ gG 125A indicateur supérieur
8.85 CHF / pc.* -
NH00LP160MRCartouche fusible HPC taille 00 400V~ gG 160A indicateur supérieur
8.85 CHF / pc.* -
NH00LP6MRCartouche fusible HPC taille 00 400V~ gG 6A indicateur supérieur
7.40 CHF / pc.*
-
LVZ00AHB
Support d'appareil en élément aveugle pour LV taille 00; long. 95mm sans découpe
10.05 CHF / pc.* -
LVZ00AHBLSupport d'appareil LV longueur 135mmpour à taille 00/100/185, élément aveugle
13.85 CHF / pc.* -
LVZ00AHDSupport d'appareil pour LV taille 00, long. 95mm pour ampèremètres enfichables
27.65 CHF / pc.* -
LVZ00AVLSupport d'appareil pour LV taille 00; longueur 135mm avec découpe 48x48mm
15.10 CHF / pc.* -
LVZ00DA185-210Adaptateur double taille 00 185/210mm largeur 100mm avec raccord à vis M12
163.50 CHF / pc.* -
LVZASDCosse à double connexion taille 00/185 pour 2 conducteurs à 35mm²,inoxydable,SET
13.30 CHF / pc.* -
LVZUBFeuille d’étiquettes 20 étiquettes pour HPC00, 6 pour HPC1-HPC3
37.70 CHF / jeu*
-
LVZAE12R
Élément de raccordement M12x35
12.80 CHF / pc.* -
LVZAE8RÉlément de raccordement M8x30
10.20 CHF / pc.*
-
LVZMS00100Ampèremètre 100A classe 3 enfichable
264.00 CHF / pc.* -
LVZMS00150Ampèremètre 150A classe 3 enfichable
264.00 CHF / pc.* -
LVZMS0075Ampèremètre 75A classe 3 enfichable
264.00 CHF / pc.* -
LVZMV00100Ampèremètre 100A classe 3 encastré
175.00 CHF / pc.* -
LVZMV00150Ampèremètre 150A classe 3 encastré
175.00 CHF / pc.*
-
CUC10Profilé C cuivre 840A longueur 3m 410mm²
1 178.00 CHF / pc.* -
CUC6Profilé C cuivre 560A longueur 3m 250mm²
300.00 CHF / pc.*

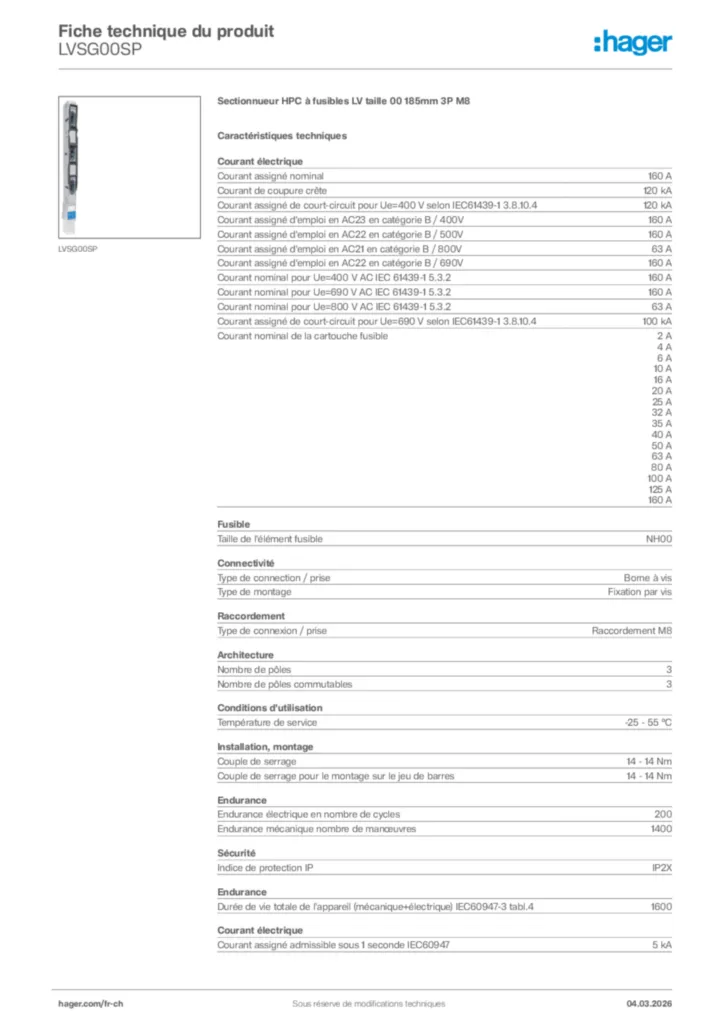

Caractéristiques techniques
Courant électrique
-
Courant assigné nominal160 A
-
Courant assigné admissible sous 1 seconde IEC609475 kA
Fusible
-
Taille de l'élément fusibleNH00
Connectivité
-
Type de connection / priseBorne à vis
Raccordement
-
Section de raccordement en câble souple2.5 - 95 mm²
-
Section de raccordement en câble rigide2.5 - 95 mm²
-
Type de connexion / priseBorne à vis
Architecture
-
Nombre de pôles3
Conditions d'utilisation
-
Température de service-25 - 55 °C
Installation, montage
-
Couple de serrage14 - 14 Nm
Endurance
-
Endurance électrique en nombre de cycles200
-
Endurance mécanique nombre de manœuvres1400
Sécurité
-
Indice de protection IPIP2X
Tension
-
Tension assignée d'isolement1000 V
-
Tension assignée de tenue aux chocs8 kV
Dimensions
-
Distance des barres omnibus185 mm
-
Hauteur671 mm
-
Profondeur123 mm
Puissance
-
Puissance dissipée totale sous IN22 W
Fréquence
-
Fréquence50 - 60 Hz
