Coupe-circuit sectionneur HPC Hager, pour montage sur barre collectrice, 3L commutable, 690 V, en isolant renforcé de fibres de verre, porte-contacts en isolant, contacts en Cu argenté, à ressort indépendant, contacts en haut avec chambres d'extinction, avec crochets de contact pivotants pour fixation sur barre Cu, sortie en bas ou en haut, amovible, DIN 00, vis de raccordement M8, 106×194×80 mm

EAN

3250614200571

E-nr.

847 423 019

VPE

1 pc.

Groupe de rabais

weber.silas et accessoires

Coupe-circuit sectionneur HPC Hager DIN00 690VAC 160A rail 60mm sortie haut/bas LT057

Name: LT057
Brand: Hager
SKU: 39051-6000
Price: 136.5 CHF

Prix*

136.50 CHF

/ pc. *

catalog.product_page.transfer_button.label

Accessoires
Caractéristiques techniques
catalog.pageproduct.title_sustainability.h2
Documents
Plus de produits

product.page.accessories.title

fusible NH basse tension 2 product.page.accessories.products-available
Transformateur de courant 8 product.page.accessories.products-available
Accessoires mécaniques pour appareillage basse tension 5 product.page.accessories.products-available
Bloc de jonction pour conducteur neutre sectionnable 1 product.page.accessories.products-available

product.page.accessories.referenced_by.title 6 product.page.accessories.products-available

Caractéristiques techniques

Courant assigné nominal

160 A
Courant assigné admissible sous 1 seconde IEC60947

5 kA
Courant nominal pour Ue=690 V AC IEC 61439-1 5.3.2

160 A
Fusibles utilisés test de court-circuit cond. pour Ue=690 V IEC 61439-1 3.8.10.4

160 A
Courant assigné de court-circuit pour Ue=400 V selon IEC61439-1 3.8.10.4

80 kA
Courant nominal pour Ue=440 V DC selon IEC 61439-1 5.3.2

100 A
Courant assigné à 45°C

152 A
Courant assigné à 55°C

136 A
Courant assigné d'emploi en AC23 en catégorie B / 400V

160 A
Courant assigné d'emploi en AC22 en catégorie B / 500V

160 A
Courant assigné d'emploi en AC21 en catégorie B / 690V

160 A
Courant nominal de la cartouche fusible

2 A, 4 A, 6 A, 10 A, 16 A, 20 A, 25 A, 32 A, 35 A, 40 A, 50 A, 63 A, 80 A, 100 A, 125 A, 160 A
Courant nominal pour Ue=220 V DC selon IEC 61439-1 5.3.2

160 A
Courant assigné à 40°C

160 A
Courant assigné à 70°C

112 A
Courant nominal pour Ue=400 V AC IEC 61439-1 5.3.2

160 A
Courant assigné de court-circuit pour Ue=500 V selon IEC61439-1 3.8.10.4

80 kA
Courant assigné à 65°C

120 A
Fusibles utilisés test de court-circuit cond. pour Ue=400 V IEC 61439-1 3.8.10.4

160 A
Courant nominal pour Ue=500 V AC IEC 61439-1 5.3.2

160 A
Courant assigné de court-circuit pour Ue=690 V selon IEC61439-1 3.8.10.4

80 kA
Fusibles utilisés test de court-circuit cond. pour Ue=500 V IEC 61439-1 3.8.10.4

160 A
Courant assigné à 60°C

128 A
Courant assigné à 50°C

144 A

Taille de l'élément fusible

NH00

Section de raccordement en câble souple

6 - 70 mm²
Section de raccordement en câble rigide

6 - 70 mm²
Type de connexion / prise

Prisme de serrage, Raccordement M8
Type de connexion sortie

‌Raccordement par serrage
Type de connexion entrée

‌Raccordement par serrage

Type de connection / prise

‌Raccordement par serrage

Température de service

-25 - 55 °C
Température de stockage/transport

-40 - 70 °C
Degré de pollution suivant IEC60664 / IEC60947-2

3

Couple de serrage

3 - 3 Nm
Couple de serrage pour le montage sur le jeu de barres

6 - 6 Nm
Montage

Système de jeu de barres
Position de montage/connexion

Horizontal, Vertical

Fréquence

50 - 60 Hz

Puissance dissipée totale sous IN

14 W
Pertes en puissance à pleine charge

50 W
Max. Puissance dissipée par le fusible installée dans l'appareil

12 W

Endurance mécanique nombre de manœuvres

1400
Endurance électrique en nombre de cycles

200
Durée de vie totale de l'appareil (mécanique+électrique) IEC60947-3 tabl.4

1600

Tension assignée d'isolement

1000 V
Tension assignée de tenue aux chocs

8000 V
Tension assignée d'emploi Ue

690 - 690 V
Catégorie de surtension selon IEC60947-1 2.5.60 tableau 1

4

Indice de protection IP

IP3X
Surveillance électronique fusibles

Non
Courant thermique à air libre conventionnel avec liaison fusible et section transversale standard IEC 60947-1

160 A
Courant thermique conventionnel à air libre avec liaison solide et section transversale standard IEC 60947-1

225 A

Hauteur

206 mm
Largeur

106 mm
Profondeur

104 mm
Distance des barres omnibus

60 mm
Largeur/épaisseur du jeu de barres

12 - 12 mm

Standard

IEC/EN 60947-1;IEC/EN 60947-3

Nombre de pôles

3
Type d'organe de commande

Poignée de couvercle

Entrée de câble

Dessus

Classement UL 94

V0

catalog.pageproduct.title_sustainability.h2

Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus

Conforme à la directive RoHS Oui

Conformité REACH Oui

Sans halogène Oui

catalog.pageproduct.sustainability_block.downloads_h3

PEP - Fuse switch disconnector LT size 000/60mm 100A, box clamp,

PDF

438,40 kB

REACH declaration LT057

PDF

Hager Rapport RoHS LT057

PDF

Documents

Image produit

Remarques concernant l’utilisation prévue. Nous déclarons être propriétaires des droits de jouissance du matériel photo mis à disposition. Vous pouvez utiliser le matériel mis à disposition uniquement dans le respect de nos conditions d’utilisation (PDF, 90 Ko). Vous êtes vous-mêmes responsables du respect des dispositions de licence et vous pouvez être tenu responsables en cas d’abus.

Image produit LT057
GeneratedProductDatasheet

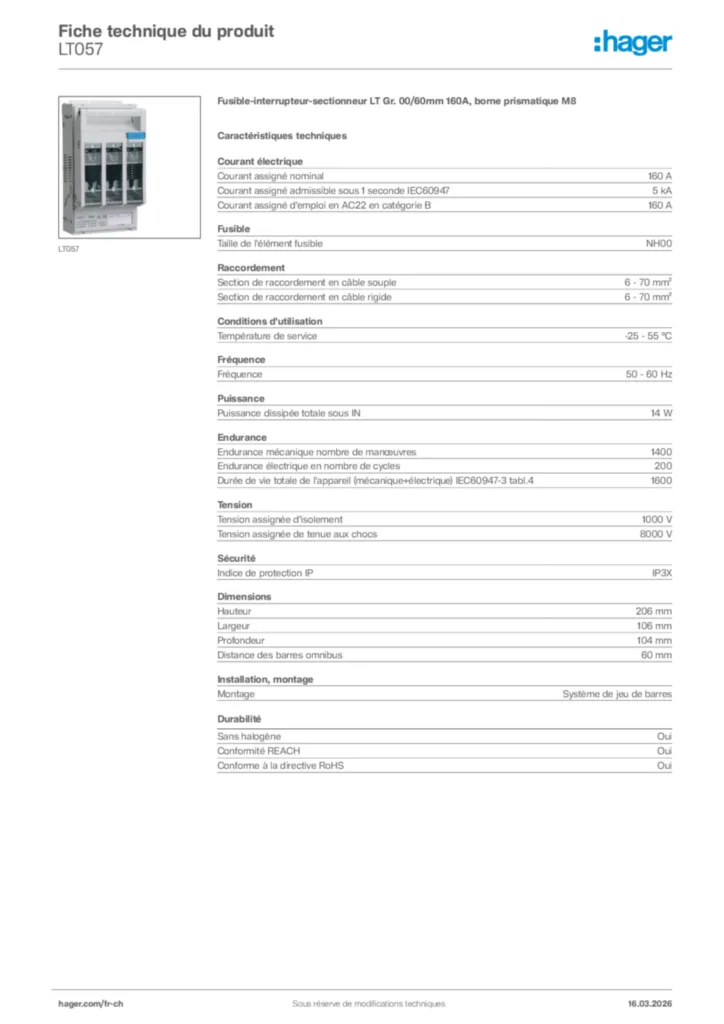

Hager Fiche technique du produit LT057
