Coupe-circuit HPC Hager DIN00 690VAC 160A rail DIN haut/bas raccord à vis M8 LT052

Coupe-circuit sectionneur HPC Hager, pour montage sur barre DIN EN 50022-35, 3L commutable, en isolant renforcé de fibres de verre, porte-contacts en isolant, contacts en Cu argenté, à ressort indépendant, contacts en haut avec chambres d'extinction, sortie en bas ou en haut, amovible, DIN 00, 106×194×80 mm, vis de raccordement M8
EAN
3250614200526
E-nr.
847 623 029
VPE
1 pc.
Groupe de rabais
H2
Prix*
112.50 CHF
/ pc. *
112.50 CHF
/ pc. *

You have to log in with your myHager profile to see prices and to order.

Ajouter à une liste
Ajouter à une liste

Connectez-vous pour créer une liste de produits

Vous devez être connecté à votre compte myHager pour créer des listes de produits

Créer un compte S'identifier

Coupe-circuit HPC Hager DIN00 690VAC 160A rail DIN haut/bas raccord à vis M8

LT052

  • Accessoires
  • Caractéristiques techniques
  • Données environnementales
  • Documents
  • Plus de produits
Télécharger la fiche produit

Complétez votre système

Accessoires optionnels

  • Voir plus (13)
    • fusible NH basse tension 2 produit(s) disponible(s)
    • Trans­for­ma­teur de courant 2 produit(s) disponible(s)
    • Acces­soires méca­niques pour appa­reillage basse tension 4 produit(s) disponible(s)
    • Couvercle 1 produit(s) disponible(s)
    • Fonc­tions inter­ve­rouillage 1 produit(s) disponible(s)
    • Cache-­borne 1 produit(s) disponible(s)

    Complétez votre système

    • fusible NH basse tension
    • Trans­for­ma­teur de courant
    • Acces­soires méca­niques pour appa­reillage basse tension
    • Couvercle
    • Fonc­tions inter­ve­rouillage
    • Cache-­borne
    • Connexion de la borne de câble
    • LNH0125M

      Fusible á couteaux HPC NH00 gG AC500V 125A indicateur combiné patte métallique
      9.00 CHF  / pc.*
    • LNH0160M

      Fusible NH00 gG 500V 160A indicateur central, pattes sous tension
      9.00 CHF  / pc.*
    • 150K1

      Transformateur de courant pour sect. HPC00-3 150/5A 2.5VA classe 1
      51.80 CHF  / pc.*
    • 250K1

      Transformateur de courant pour sect. HPC00-3 250/5A 3.75VA classe 1
      51.80 CHF  / pc.*
    • AST125

      Pièce de raccordement Gr.00 6, 3 mm
      9.35 CHF  / jeu*
    • S-000AP

      Profilé d'appui SILAS Gr.000 pour setionneurs fusibles, clipsable latéralement
      7.05 CHF  / pc.*
    • S-00SWB

      Kit pour montage SILAS pour installation de transformateur de courant Gr.00
      30.55 CHF  / pc.*
    • S-US

      Indicateur de position SILAS Couvercle commutateur Gr.000-3, contact NF et -NO
      12.55 CHF  / pc.*
    • S-000SU

      Couvercle commutateur complet DIN Gr. 000 100A surveillance électronic fusibles
      250.00 CHF  / pc.*
    • S-UV

      Verrouillage SILAS Gr.000-3 fenêtres du couvercle montable de l'intérieur, SET
      2.95 CHF  / pc.*
    • S-00ARA

      Cache de logement de raccord SILAS Gr.00 pour la protection contre les contacts
      4.15 CHF  / pc.*
    • S-00A

      Raccord. à prisme SILAS 3-pôles pour Gr.00 sectionneur conducteur Cu/Al 6-70mm²
      11.10 CHF  / pc.*
    • S-00C

      Raccord à bride pour taille 00 6-50mm²
      4.65 CHF  / jeu*

    Caractéristiques techniques

    Courant élec­trique
    • Courant assigné nominal
      160 A
    • Courant assigné admis­sible sous 1 seconde IEC60947
      5 kA
    • Courant assigné d'em­ploi en AC22 en caté­gorie B
      160 A
    Fusible
    • Taille de l'élé­ment fusible
      NH00
    Raccor­de­ment
    • Section de raccor­de­ment en câble souple
      6 - 95 mm²
    • Section de raccor­de­ment en câble rigide
      6 - 95 mm²
    Condi­tions d'uti­li­sa­tion
    • Tempé­ra­ture de service
      -25 - 55 °C
    Instal­la­tion, montage
    • Couple de serrage
      12 - 12 Nm
    • Montage
      Platine de fixa­tion
    Fréquence
    • Fréquence
      50 - 60 Hz
    Puis­sance
    • Puis­sance dissipée totale sous IN
      9 W
    Endu­rance
    • Endu­rance méca­nique nombre de manœuvres
      1400
    • Endu­rance élec­trique en nombre de cycles
      200
    • Durée de vie totale de l'ap­pa­reil (méca­nique+­élec­trique) IEC60947-3 tabl.4
      1600
    Tension
    • Tension assi­gnée d'iso­le­ment
      1000 V
    • Tension assi­gnée de tenue aux chocs
      8000 V
    Sécu­rité
    • Indice de protec­tion IP
      IP3X
    Dimen­sions
    • Hauteur
      206 mm
    • Largeur
      106 mm
    • Profon­deur
      80 mm

    Données environnementales

    Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus

    Conforme à la directive RoHS Oui
    Conformité REACH Oui
    Sans halogène Oui

    Attestations et documents

    Hager déclaration REACH LT052
    PDF
    Hager Rapport RoHS LT052
    PDF

    Documents

    • Image produit

      Remarques concernant l’utilisation prévue. Nous déclarons être propriétaires des droits de jouissance du matériel photo mis à disposition. Vous pouvez utiliser le matériel mis à disposition uniquement dans le respect de nos conditions d’utilisation (PDF, 90 Ko). Vous êtes vous-mêmes responsables du respect des dispositions de licence et vous pouvez être tenu responsables en cas d’abus.

      Image LT052 | Hager Suisse

      Image produit LT052

    • Fiche technique

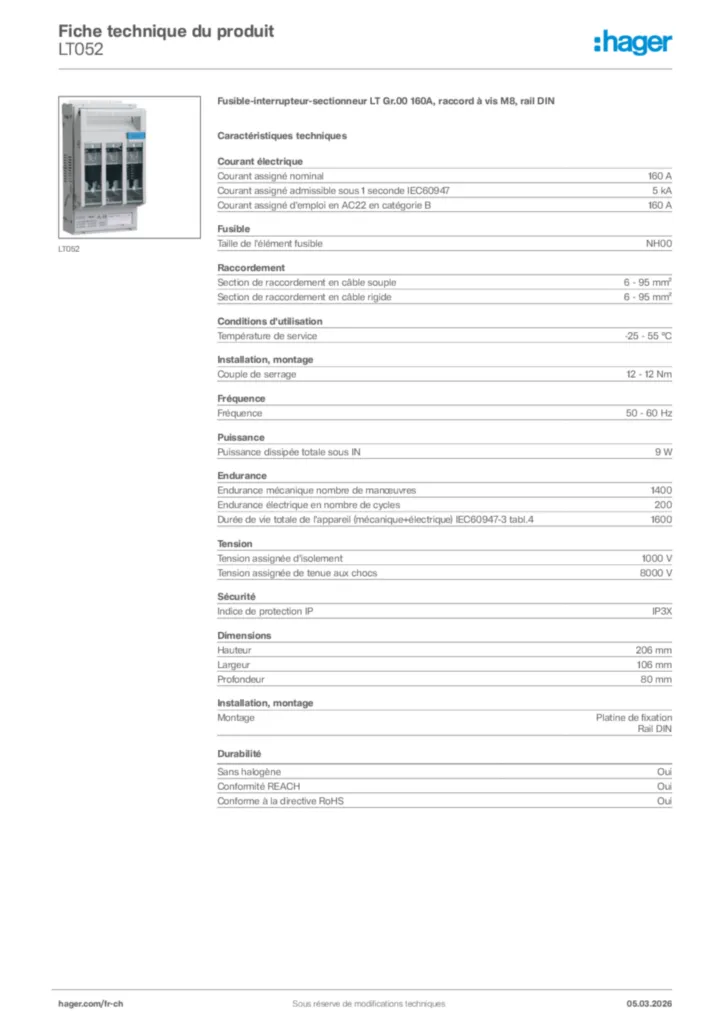

      Image Hager Fiche technique du produit LT052 | Hager Suisse

      Hager Fiche technique du produit LT052

      Fusible-interrupteur-sectionneur LT Gr.00 160A, raccord à vis M8, rail DIN

      PDF

    • Guide d'installation

      Image Guide d'installation en-GB, fr-FR, de-DE, it-IT 2020-01-01 | Hager Suisse

      Guide d'installation en-GB, fr-FR, de-DE, it-IT 2020-01-01

      PDF
      1,08 MB

    • Annexe technique (produit unique)

      Image Annexe technique (produit unique) de-DE 2021-10-20 | Hager Suisse

      Annexe technique (produit unique) de-DE 2021-10-20

      PDF
      847,80 kB

    • Déclaration de conformité

      Image Declaration | Hager Suisse

      Declaration

      Déclaration de conformité International 2023-08-03

      PDF
      78,40 kB
      Image EU Declaration of Conformity | Hager Suisse

      EU Declaration of Conformity

      Déclaration de conformité en-GB, de-DE 2023-09-14

      PDF
      699,30 kB
