Coupe-circuit sectionneur HPC Hager, pour montage sur plaque de montage, 3L commutable, en isolant renforcé de fibres de verre, porte-contacts en isolant, contacts en Cu argenté, à ressort indépendant, contacts avec chambres d'extinction, sélectionable en haut ou en bas, DIN 1, vis de raccordement M10, 184×298×110 mm
EAN
3250614201509
E-nr.
850 453 019
VPE
1 pc.
Groupe de rabais
H2
Coupe-circuit HPC Hager DIN1 690VAC 250A pour plaque de montage sortie haut/bas LT150
Prix*
372.00 CHF
/ pc.
*
catalog.lists.product_addition.login_popup.title
catalog.lists.product_addition.login_popup.descriptive_text
catalog.transfer_popup.title
catalog.product_page.tranfer_popup.descriptive_text
product.page.accessories.title
product.page.accessories.associated-products
-
fusible NH basse tension 3 product.page.accessories.products-available -
Connexion de la borne de câble 3 product.page.accessories.products-available -
Transformateur de courant 8 product.page.accessories.products-available -
Accessoires mécaniques pour appareillage basse tension 8 product.page.accessories.products-available
product.page.accessories.compatible.title
-
product.page.accessories.referenced_by.title 3 product.page.accessories.products-available
product.page.accessories.title-modal
-
LNH1160M
Fusible á couteaux HPC NH1 gG AC500V 160A indicateur combiné patte métallique
14.30 CHF / pc.* -
LNH1200MFusible á couteaux HPC NH1 gG AC500V 200A indicateur combiné patte métallique
18.25 CHF / pc.* -
LNH1250MFusible á couteaux HPC NH1 gG AC500V 250A indicateur combiné patte métallique
18.25 CHF / pc.*
-
1000K1
Transformateur de courant pour sect. HPC00-3 1000/5A 5VA classe 1
89.90 CHF / pc.* -
100K1Transformateur de courant pour sect. HPC00-3 100/5A 2VA classe 1
56.00 CHF / pc.* -
150K1Transformateur de courant pour sect. HPC00-3 150/5A 2.5VA classe 1
56.00 CHF / pc.* -
250K1Transformateur de courant pour sect. HPC00-3 250/5A 3.75VA classe 1
56.00 CHF / pc.* -
300K05Transformateur de courant pour sect. HPC00-3 300/5A 2.5VA classe 0.5s
96.10 CHF / pc.* -
300K05GTransformateur de courant pour sect. HPC00-3 300/5A 2.5VA classe 0.5s CH calibré
137.50 CHF / pc.* -
600K05Transformateur de courant pour sect. HPC00-3 600/5A 2.5VA classe 0.5s
96.10 CHF / pc.* -
600K05GTransformateur de courant pour sect. HPC00-3 600/5A 2.5VA classe 0.5s CH calibré
137.50 CHF / pc.*
-
S-1AV
Extension de borne Gr.1 M10 pour profondeur d'encastrement 32mm de SILAS Gr.1-3
26.65 CHF / pc.* -

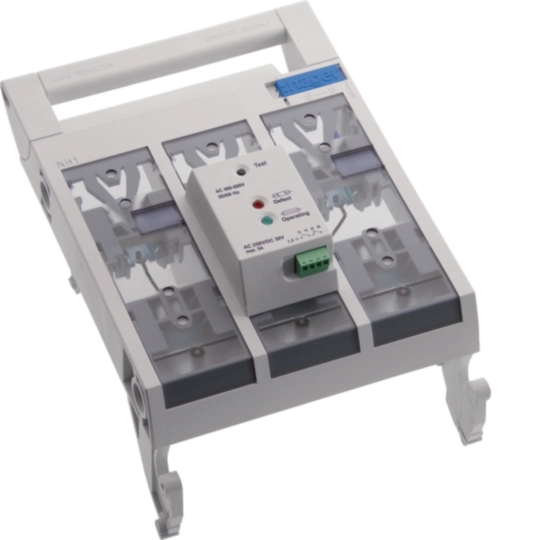

S-1SUCouvercle commutateur complet DIN Gr. 1 250A surveillance électronic fusibles
324.00 CHF / pc.* -

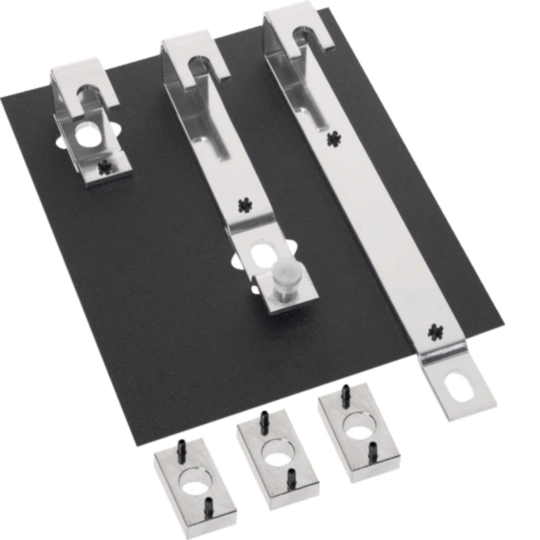

S-1SWBKit pour montage SILAS pour installation de transformateur de courant Gr.1
94.70 CHF / pc.* -
S-HSKit pour montage SILAS Gr.1-3 pour catégorie de commutation AC-23B 690 V
11.80 CHF / pc.* -
S-UAPProfilé d'appui SILAS Gr.1-3 pour sectionneurs fusibles, clipsable latéralement
5.95 CHF / pc.* -

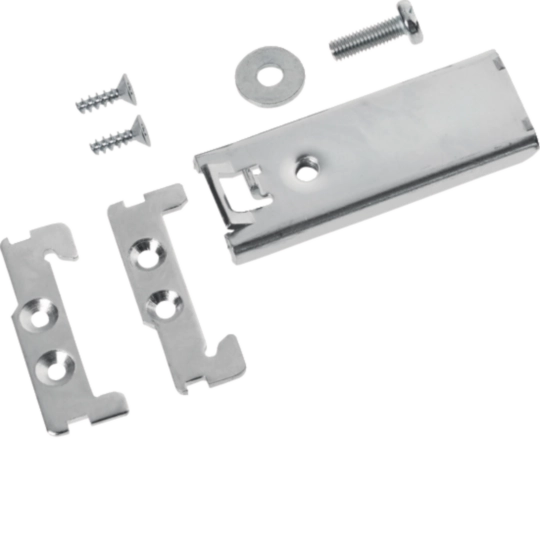

S-UDJeu de fixation SILAS pour rail DIN, taille 00-1 pour deux rails à entraxe
5.20 CHF / pc.* -
S-USIndicateur de position SILAS Couvercle commutateur Gr.000-3, contact NF et -NO
13.45 CHF / pc.* -
V-AT12Raccord pour taille 1-3 63mm
13.80 CHF / jeu*
product.page.accessories.referenced_by.title
-
UD31D1BKit, universN, 450x250mm, pour porte-fusible NH1
102.00 CHF / pc.* -
UD31D2BKit, universN, 450x250mm, pour porte-fusible NH2
102.00 CHF / pc.* -
UD32D1BKit, universN, 450x500mm, pour porte-fusible NH3
143.00 CHF / pc.*
Caractéristiques techniques
Courant électrique
-
Courant assigné nominal250 A
-
Courant assigné admissible sous 1 seconde IEC609478,60 kA
-
Courant nominal pour Ue=690 V AC IEC 61439-1 5.3.2250 A
-
Fusibles utilisés test de court-circuit cond. pour Ue=690 V IEC 61439-1 3.8.10.4250 A
-
Courant assigné de court-circuit pour Ue=400 V selon IEC61439-1 3.8.10.480 kA
-
Courant nominal pour Ue=440 V DC selon IEC 61439-1 5.3.2250 A
-
Courant assigné à 45°C237,50 A
-
Courant assigné à 55°C212,50 A
-
Courant assigné d'emploi en AC23 en catégorie B / 400V250 A
-
Courant assigné d'emploi en AC22 en catégorie B / 500V250 A
-
Courant assigné d'emploi en AC22 en catégorie B / 690V250 A
-
Courant nominal de la cartouche fusible2 A, 4 A, 6 A, 10 A, 16 A, 20 A, 25 A, 32 A, 35 A, 40 A, 50 A, 63 A, 80 A, 100 A, 125 A, 160 A, 200 A, 224 A, 250 A
-
Courant assigné à 40°C250 A
-
Courant assigné à 70°C175 A
-
Courant nominal pour Ue=400 V AC IEC 61439-1 5.3.2250 A
-
Courant assigné de court-circuit pour Ue=500 V selon IEC61439-1 3.8.10.480 kA
-
Courant nominal pour Ue=250 V DC selon IEC 61439-1 5.3.2250 A
-
Courant assigné à 65°C187,50 A
-
Fusibles utilisés test de court-circuit cond. pour Ue=400 V IEC 61439-1 3.8.10.4250 A
-
Courant nominal pour Ue=500 V AC IEC 61439-1 5.3.2250 A
-
Courant assigné de court-circuit pour Ue=690 V selon IEC61439-1 3.8.10.480 kA
-
Fusibles utilisés test de court-circuit cond. pour Ue=500 V IEC 61439-1 3.8.10.4250 A
-
Courant assigné à 60°C200 A
-
Courant assigné à 50°C225 A
Fusible
-
Taille de l'élément fusibleNH1
Raccordement
-
Section de raccordement en câble souple6 - 150 mm²
-
Section de raccordement en câble rigide6 - 150 mm²
-
Type de connexion / priseRaccordement M10
-
Type de connexion sortieBorne à vis
-
Type de connexion entréeBorne à vis
Connectivité
-
Type de connection / priseBorne à vis
Conditions d'utilisation
-
Température de service-25 - 55 °C
-
Température de stockage/transport-40 - 70 °C
-
Degré de pollution suivant IEC60664 / IEC60947-23
Installation, montage
-
Couple de serrage20 - 20 Nm
-
MontagePlatine de fixation
-
Position de montage/connexionHorizontal, Vertical
Fréquence
-
Fréquence50 - 60 Hz
Puissance
-
Puissance dissipée totale sous IN18 W
-
Pertes en puissance à pleine charge87 W
-
Max. Puissance dissipée par le fusible installée dans l'appareil23 W
Endurance
-
Endurance mécanique nombre de manœuvres1400
-
Endurance électrique en nombre de cycles200
-
Durée de vie totale de l'appareil (mécanique+électrique) IEC60947-3 tabl.41600
Tension
-
Tension assignée d'isolement1000 V
-
Tension assignée de tenue aux chocs8000 V
-
Tension assignée d'emploi Ue690 - 690 V
-
Catégorie de surtension selon IEC60947-1 2.5.60 tableau 14
Sécurité
-
Indice de protection IPIP3X
-
Surveillance électronique fusiblesNon
-
Courant thermique à air libre conventionnel avec liaison fusible et section transversale standard IEC 60947-1250 A
-
Courant thermique conventionnel à air libre avec liaison solide et section transversale standard IEC 60947-1365 A
Dimensions
-
Hauteur304 mm
-
Largeur184 mm
-
Profondeur110 mm
Usage interne uniquement
-
StandardIEC/EN 60947-1;IEC/EN 60947-3
Architecture
-
Nombre de pôles3
-
Type d'organe de commandePoignée de couvercle
Normes
-
Classement UL 94V0
catalog.pageproduct.title_sustainability.h2
Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus
catalog.pageproduct.sustainability_block.downloads_h3
Documents
-
Image produit
Remarques concernant l’utilisation prévue. Nous déclarons être propriétaires des droits de jouissance du matériel photo mis à disposition. Vous pouvez utiliser le matériel mis à disposition uniquement dans le respect de nos conditions d’utilisation (PDF, 90 Ko). Vous êtes vous-mêmes responsables du respect des dispositions de licence et vous pouvez être tenu responsables en cas d’abus.
Image produit LT150
-
GeneratedProductDatasheet

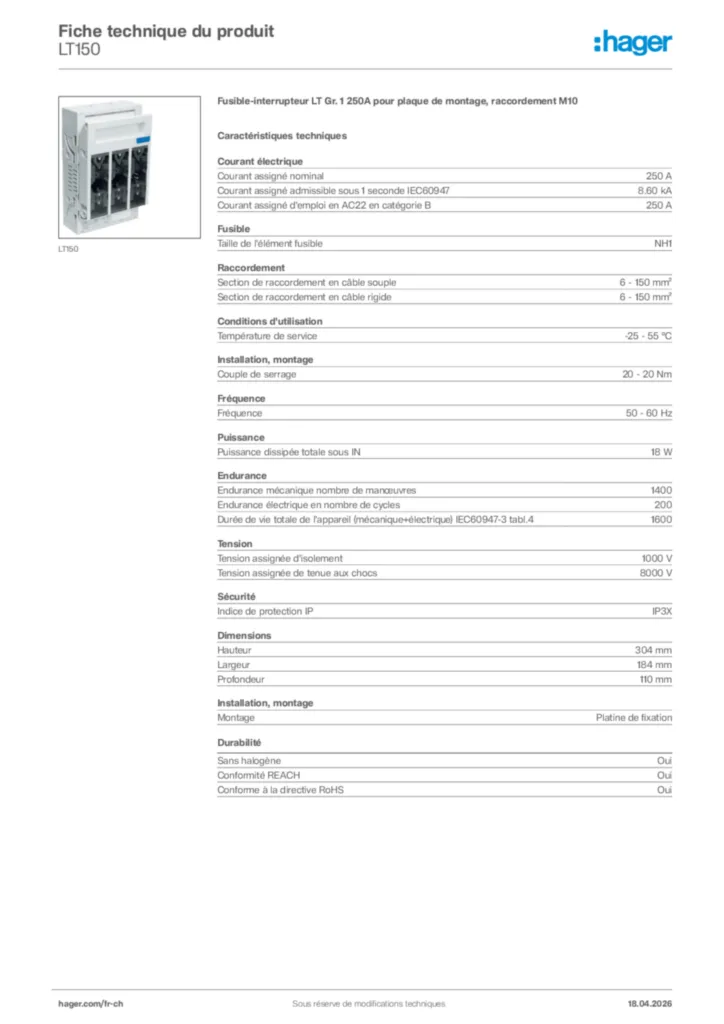

Hager Fiche technique du produit LT150
