Distributeur AP Hager univers 7-rangées 168UM porte IP44 550×1100×160mm FWB72S
EAN
3250612736904
E-nr.
822 170 224
VPE
1 pc.
Groupe de rabais
F3
Prix*
554,00 CHF
/ pc.
*
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Complétez votre système
Accessoires optionnels
-
Kit d'équipement pour coffret de distribution 1 produit(s) disponible(s) -
Module de distribution pour montage apparent 2 produit(s) disponible(s) -
Entrée de câble pour coffret et armoire 5 produit(s) disponible(s) -
Plastron pour coffret de distribution 3 produit(s) disponible(s) -
Prise de courant 1 produit(s) disponible(s) -
Voir plus 94 autre(s) produit(s) disponible(s)
Complétez votre système
-
FZ425
Plaque passe-câbles, univers, pour travée plombée, à découper, IP44/54
13.25 CHF / pc.* -
FZ428Entrée de câbles,univers,pour armoires IP44/54,derrière,D160/205mm
26.40 CHF / pc.* -
FZ460NPlaque passe-câbles,univers, IP44/54,6 x M16, 2 x M20, 2 x M16/25 1 x M25/40/50
21.95 CHF / pc.* -
FZ466NPlaque passe-câbles, univers, IP44/54 avec 15 x M16 and 4 x M20 precuts
21.55 CHF / pc.* -
FZ468NPlaque passe-câbles, univers, classe II, IP44/54, sans prédécoupages
21.95 CHF / pc.*
-
UM00S2
Plastron en haut/bas pour support RJ45
20.10 CHF / pc.* -
US31A1Panneau antichoc,universN,450x250mm,pleine
49.85 CHF / pc.* -
US41A1Panneau antichoc,universN,600x250mm,pleine
87.60 CHF / pc.*
-
FZ022NMPorte,univers,droite,multimédia rainurée, RAL 9010, pour coffret IP3X 1100x550mm
316.00 CHF / pc.* -
FZ022NM2Porte,univers, droite, multimédia pleine, RAL 9010 pour coffret IP44 1100x550mm
297.00 CHF / pc.* -
FZ022NVPorte,univers,droite, rainurée avec 90SL, RAL 9010, pour coffret IP3X 1100x550mm
153.50 CHF / pc.* -
FZ102NPorte univers droite, transparente, pour armoire H:1100xL:550mm
256.00 CHF / pc.*
-
FZ226Capuchon plombable,univers,pour porte IP44/54
10.60 CHF / pc.* -
FZ449NSerrure à panetton double 3mm chromée avec 1 clé pour armoire univers IP44/54
22.75 CHF / pc.* -
FZ450NSerrure triangle mâle 7mm chromée avec 1 clé pour armoire univers IP44/54
22.75 CHF / pc.* -
FZ451NSerrure carré mâle de 7mm chromée avec 1 clé pour armoire Univers IP44/54
22.75 CHF / pc.* -
FZ452NSerrure à clé n° 405 livrée avec 2 clés pour armoire univers IP44/54
24.40 CHF / pc.* -
FZ453NSerrure à clé n° 455 livrée avec 2 clés pour armoire univers IP44/54
24.40 CHF / pc.* -
FZ455NSerrure à clé n° E012 livrée avec 2 clés pour armoire univers IP44/54
41.35 CHF / pc.* -
FZ530NFermeture,univers,levier pivotant, pour armoires IP44/IP54
75.70 CHF / pc.* -
FZ531NSerrure,univers,levier pivotant, avec 2 clés Nr.1333, pour armoire IP44/54
129.50 CHF / pc.* -
FZ532NSerrure,univers, poignée standard, pour armoires IP44/54
107.50 CHF / pc.* -
FZ533NSerrure,univers, à grande poignée, avec 2 clés Nr.1333, pour armoire IP44/IP54
159.50 CHF / pc.* -
FZ534NLevier pivotant,univers,pour cylindre profilé 40mm, pour armoires IP44/54
99.50 CHF / pc.* -
FZ535NFermeture,univers,levier pivotant, plombable, pour armoires IP44/54
115.50 CHF / pc.* -
FZ597NSerrure à clé n° 1242E livrée avec 2 clés pour armoire univers IP44/54
15.40 CHF / pc.* -
FZ598Fermeture à loquet 90SL, pour coffret IP43, univers
11.60 CHF / pc.* -
FZ821NFermeture,univers, carré 8mm,avec capot plombable pour coffret IP44, avec 1 clé
21.10 CHF / pc.* -
FZ822NFermeture,univers, carré 7mm,avec capot plombable pour coffret IP44, avec 1 clé
33.25 CHF / pc.* -
FZ824NFermeture,univers,cylindre 1242E et 2 clés,avec capot plombable p. coffret IP44
27.90 CHF / pc.* -
FZ837NTige de possée,univers,pour IP54 fermeture, pour armoires h=1100mm
96.80 CHF / pc.*
-
KXA04LHBorne de passage-phase,4mm², 800V/32A, connection à vis
1.45 CHF / pc.*
-
UM00H1Support RJ45 avec capot, pour FLF type 13 Gr.I et II
48.30 CHF / pc.* -
UM00H2Support RJ45 avec capot, pour FLF type 13 Gr.I et II
54.70 CHF / pc.* -
UM00K1Support RJ45 avec capot, pour FLF type 13 Gr.I et II
50.80 CHF / pc.* -
UM00K2Support RJ45 avec capot, pour FLF type 13 Gr.I
57.30 CHF / pc.* -
VZ02MMMultimedia device holder, blanc
17.35 CHF / paire*
-
UM71UKTravée multimédia 1x7 rangées avec plaques de montage plastique, 1050x250mm
154.00 CHF / pc.* -
UN71TNTravée média, univers FW, avec plaque perforée, 1050x250mm
205.50 CHF / pc.* -
UN72TNTravée média, univers FW, avec plaque perforée, 1050x500mm
229.00 CHF / pc.*
-
UZ005Étiquette d'identification,universN,fente de dispositif,12 pièces
16.20 CHF / jeu* -
UZ006Bande de papier,universN, 5 pièces
15.20 CHF / jeu*
-
FZ707Porte schéma rigide pour armoires métalliques IP 44
28.00 CHF / pc.* -
FZ794Porte schéma souple A4 pour armoires Vega D
6.40 CHF / pc.*
-
FZ442BKit d´association univers, vertical, p. armoires 2 travées P:160/205mm
90.10 CHF / pc.* -
FZ714kit liaison armoire Univers socle-socle IP4 - IP5
9.75 CHF / pc.* -
FZ890NBarre de suspension,univers,2m, pour armoires IP44/54
41.40 CHF / pc.*
-
FZ803BBride de fixation,univers,pour IP44/54, dehors
24.50 CHF / jeu* -
FZ900Bride de fixation,univers,pour encassté,4pièces, pour 160/205mm armoires
49.50 CHF / jeu* -
U84Tpièce isolante
8.95 CHF / pc.* -
UZ00Z2Pièce d'isolation,universN,simple,pour rail DIN et arceaux,2 pièces
6.10 CHF / pc.* -
UZ01V2Jeu de 20 supports de fixation UniversZ p.bracelet guide fil, pour rail 35x7,5mm
26.05 CHF / pc.* -
UZ01Z2Pièce d'insulation,universN,pour rial DIN continu
7.45 CHF / pc.* -
UZ25V1Jeu de 20 bracelets guide fil, UniversN, grande section
28.60 CHF / pc.* -
UZ25V2Jeu de 20 bracelets guide fil, UniversN, petite section
27.80 CHF / pc.* -
VZ340Kit de fixation 2x200/2x250mm pour plaque de montage VDI, élastique
9.70 CHF / pc.*
-
S35SObturateur en bande 12 M
3.40 CHF / pc.*
-
FZ421Kit de verrouillage,univers,pour entrée de cables,IP54
4.40 CHF / pc.*
-
KM13Asocle pour barrette
13.70 CHF / pc.* -
KM22Asocle pour barrette
30.75 CHF / pc.* -
KM25Asocle pour barrette
29.35 CHF / pc.*
-
U82ARail DIN, univers, h:7,5mm, ajustable en prof.de 32,5mm, largeur 11 mod.(200mm)
19.05 CHF / pc.* -
U842BRail DIN, universZ, 35x248x7,5mm, acier galvanisé
4.90 CHF / pc.* -
UN07APaire de montants fonctionnels armoire Univers Vega D ex profond 160mm L1050mm
30.15 CHF / pc.* -
UT22BRail DIN isolé, univers, h:7,5mm, abaissé en prof.de 31mm, larg.11 mod(198mm)
26.10 CHF / pc.* -
UT22CRail DIN isolé,univers, h:7,5mm,ajustable en profondeur 21mm, largeur 11,5 mod.
23.65 CHF / pc.* -
UZ01B4Rail DIN,universN,1-section,pour montage au rail de support
6.35 CHF / pc.* -
UZ02B4Rail DIN,universN,2-section,pour montage au rail de support
12.20 CHF / pc.* -
ZZ41FWBKit de compatibilité univers FW, pour système d´équipement univers
12.90 CHF / pc.* -
ZZ44SFkit de liaison de support
8.05 CHF / jeu*
-
UM00M0Plaque de montage plastique, 175x250mm
28.00 CHF / pc.* -
UT26APlaque de montage, univers, 1 rangée, ajustable en profondeur, 115x210x2,5mm
41.40 CHF / pc.* -
UT26BPlaque de montage, univers, 2 rangées, ajustable en profondeur, 215x210x2,5mm
44.65 CHF / pc.* -
UZ21M6Plaque de montage, univers, 240x247mm, perforée,avec vis de montage
41.70 CHF / pc.* -
UZ31M1Plaque de montage,universN,500x300mm,1-section
41.15 CHF / pc.* -
UZ31M5Plaque de montage,univers,pour télécommunication,1-section,pour coffret 500mm
71.80 CHF / pc.* -
UZ31M6Plaque de montage, univers, 390x247mm, perforée avec vis de montage
46.45 CHF / pc.* -
UZ32M5Plaque de montage,univers,pour télécommunication,2-section,pour coffret 500mm
116.50 CHF / pc.* -
UZ41M1Plaque de montage,universN,650mm,1-section
52.90 CHF / pc.* -
UZ41M5Plaque de montage,univers,pour télécommunication,1-section,pour coffret 650mm
74.00 CHF / pc.* -
UZ41M6Plaque de montage, univers, 570x247mm, perforée avec vis de montage
52.40 CHF / pc.* -
UZ42M1Plaque de montage,universN,650mm,2-section
53.30 CHF / pc.* -
UZ42M5Plaque de montage,univers,pour télécommunication,2-section,pour coffret 650mm
113.50 CHF / pc.* -
UZ51M1Plaque de montage,universN,800x300mm,1-section
50.45 CHF / pc.* -
UZ51M5Plaque de montage,univers,pour télécommunication,1-section,pour coffret 800mm
80.80 CHF / pc.* -
UZ51M6Plaque de montage, univers, 720x247mm, perforée,avec vis de montage
64.80 CHF / pc.* -
UZ52M1Plaque de montage,universN,800x300mm,2-section
125.50 CHF / pc.* -
UZ52M5Plaque de montage,univers,pour télécommunication,2-section,pour coffret 800mm
117.50 CHF / pc.* -
UZ61M1Plaque de montage,universN,950mm,1-section
59.90 CHF / pc.* -
UZ61M5Plaque de montage,univers,pour télécommunication,1-section,pour coffret 950mm
85.60 CHF / pc.*
Caractéristiques techniques
Raccordement
-
Nombre d'entrée de câbles8
Installation, montage
-
Adapté à un usage extérieurNon
-
MontageEn saillie
Courant électrique
-
Courant assigné nominal125 A
Equipement
-
Nombre de rails14
-
Nombre rangées7
-
Nombre de travée de large2
-
Avec fermetureNon
-
Borne à conducteur neutreOui
-
Borne de mise à la terreOui
-
Plaque de montage incluseNon
Capacité
-
Nombre de modules168
Fonctions
-
Interrupteur principal de protectionNon
-
Avec guide-câbleOui
Dimensions
-
Hauteur1100 mm
-
Largeur550 mm
-
Profondeur165 mm
-
Hauteur d'encastrement1100 mm
-
Largeur de montage550 mm
-
Profondeur de montage161 mm
-
Nombre d'unités de largeur24
Cache, porte
-
Nombre de portes1
-
Nombre de serrure de la porte1
-
Type de poignéeLoquet rabattable
-
Couvercle/porte transparent(e)Non
Connectivité
-
Type de montageEn saillie
Matière
-
MatièreAcier
-
Code RAL9010
-
CouleurBlanc pur
-
Résistant au rayonnement ultra-violetNon
Sécurité
-
Classe de protectionClasse II
-
Résistance aux chocs IKIK09
-
Indice de protection IPIP44
-
Type de verrouillageSans serrure
-
GWT tenue au fil incandescent750 °C
Données environnementales
Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus
Attestations et documents
Documents
-

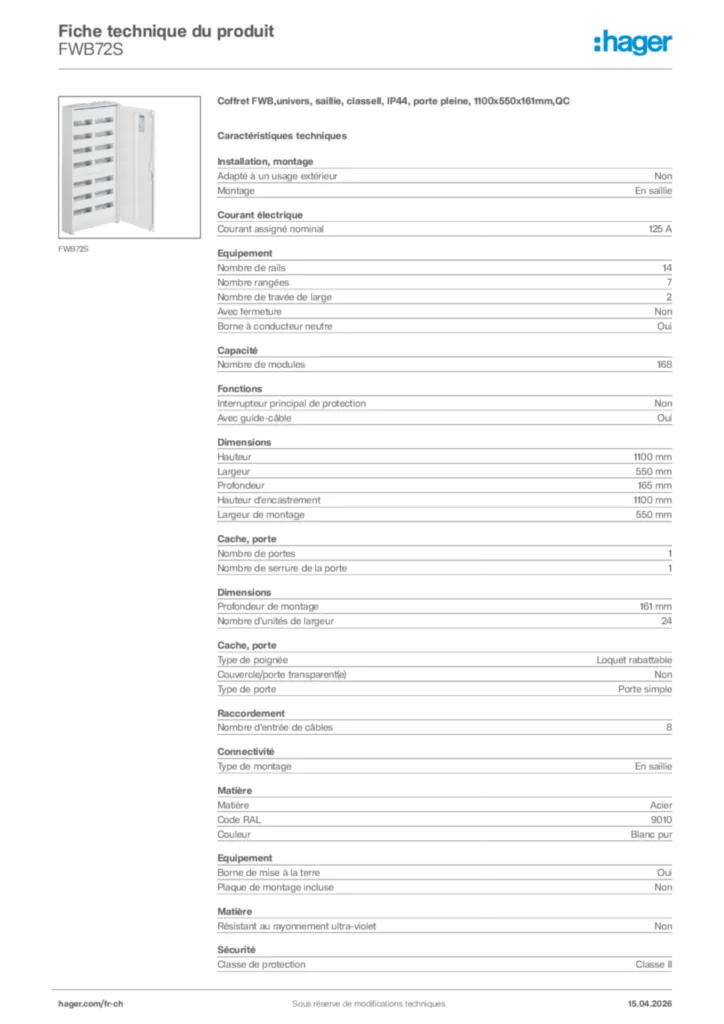

Image produit
Remarques concernant l’utilisation prévue. Nous déclarons être propriétaires des droits de jouissance du matériel photo mis à disposition. Vous pouvez utiliser le matériel mis à disposition uniquement dans le respect de nos conditions d’utilisation (PDF, 90 Ko). Vous êtes vous-mêmes responsables du respect des dispositions de licence et vous pouvez être tenu responsables en cas d’abus.
Image produit FWB72S
-
Mode d'emploi
Mode d'emploi International 2015-05-05
PDF3,08 MB
Mode d'emploi International 2015-05-08
PDF673,51 kB -
Guide d'installation
Montageanleitung Klemmenträger
Guide d'installation International 2009-11-26
PDF608,90 kB -
BIM Objets Revit
Range : Univers. Flush mounted switchboard IP44 with DIN rail system. French - Hosted family - REVIT Family 2020 - V2022
BIM Objets Revit fr-FR 2020-01-01
RFA1,48 MB
Range : Univers. Flush mounted switchboard IP44 with DIN rail system. French - Non hosted family - REVIT Family 2020 - V2022
BIM Objets Revit fr-FR 2020-01-01
RFA1,46 MB
Range : Univers. Flush mounted switchboard IP44 with DIN rail system. German - Hosted family - REVIT Family 2020 - V2022
BIM Objets Revit de-DE 2020-01-01
RFA1,47 MB
Range : Univers. Flush mounted switchboard IP44 with DIN rail system. German - Non hosted family - REVIT Family 2020 - V2022
BIM Objets Revit de-DE 2020-01-01
RFA1,45 MB
Range : Univers. Flush mounted switchboard IP44 with DIN rail system. Italian - Hosted family - REVIT Family 2020 - V2022
BIM Objets Revit it-IT 2024-01-18
RFA1,47 MB
Range : Univers. Flush mounted switchboard IP44 with DIN rail system. Italian - Non hosted family - REVIT Family 2020 - V2022
BIM Objets Revit it-IT 2024-01-18
RFA1,45 MB
Range : Univers. Recessed mounted switchboard IP44 with DIN rail system. English - Hosted family - REVIT Family 2020 - V2022
BIM Objets Revit en-GB 2020-01-01
RFA1,46 MB
Range : Univers. Recessed mounted switchboard IP44 with DIN rail system. English - Non hosted family - REVIT Family 2020 - V2022
BIM Objets Revit en-GB 2020-01-01
RFA1,44 MB
Range : Univers. Surface mounted switchboard IP44 with DIN rail system. English - Hosted family - REVIT Family 2020 - V2022
BIM Objets Revit en-GB 2020-01-01
RFA1,46 MB
Range : Univers. Surface mounted switchboard IP44 with DIN rail system. English - Non hosted family - REVIT Family 2020 - V2022
BIM Objets Revit en-GB 2020-01-01
RFA1,45 MB
Range : Univers. Surface mounted switchboard IP44 with DIN rail system. French - Hosted family - REVIT Family 2020 - V2022
BIM Objets Revit fr-FR 2020-01-01
RFA1,49 MB
Range : Univers. Surface mounted switchboard IP44 with DIN rail system. French - Non hosted family - REVIT Family 2020 - V2022
BIM Objets Revit fr-FR 2020-01-01
RFA1,47 MB
Range : Univers. Surface mounted switchboard IP44 with DIN rail system. German - Hosted family - REVIT Family 2020 - V2022
BIM Objets Revit de-DE 2020-01-01
RFA1,48 MB
Range : Univers. Surface mounted switchboard IP44 with DIN rail system. German - Non hosted family - REVIT Family 2020 - V2022
BIM Objets Revit de-DE 2020-01-01
RFA1,46 MB
Range : Univers. Surface mounted switchboard IP44 with DIN rail system. Italian - Hosted family - REVIT Family 2020 - V2022
BIM Objets Revit it-IT 2024-01-18
RFA1,48 MB
Range : Univers. Surface mounted switchboard IP44 with DIN rail system. Italian - Non hosted family - REVIT Family 2020 - V2022
BIM Objets Revit it-IT 2024-01-18
RFA1,46 MB
Range Univers enclosures for CH (Lang. : en) IP44 with installation System hosted-V2021
BIM Objets Revit en-GB 2020-01-01
RFA1,45 MB
Range Univers enclosures for CH (Lang. : en) IP44 with installation System no hosted-V2021
BIM Objets Revit en-GB 2020-01-01
RFA1,44 MB
Range Univers enclosures for CH (Lang. : en) IP44 with installation System surface mounted hosted-V2021
BIM Objets Revit en-GB 2020-01-01
RFA1,49 MB
Range Univers enclosures for CH (Lang. : en) IP44 with installation System surface mounted no hosted-V2021
BIM Objets Revit en-GB 2020-01-01
RFA1,48 MB -
Guide
Handbook de-DE 2023-03-30
Guide de-DE 2023-03-30
PDF23,41 MB
Handbook en-GB 2023-03-30
Guide en-GB 2023-03-30
PDF23,14 MB -
Déclaration de conformité
Declaration
Déclaration de conformité International 2023-05-12
PDF332,34 kB
Declaration
Déclaration de conformité International 2022-03-09
PDF1,44 MB
Declaration
Déclaration de conformité International 2022-08-29
PDF143,25 kB
Plus de téléchargements
-
Pour obtenir le certificat REACH de ce produit
contactez-nous à cette adresse, en précisant la référence du produit concerné : environmentaldata.europe@hagergroup.com
