Suisse
Distributeur AP Hager univers, mode de montage apparent, nombre de rangées 6, largeur en unités de division 216, indice de protection IP30, largeur 800 mm, hauteur 950 mm, profondeur 160 mm, matériau du boîtier acier, couleur blanc pur, numéro RAL 9010, rail DIN, type de couvercle avec découpe
EAN
3250612736669
E-nr.
822 061 334
VPE
1 pc.
Groupe de rabais
F3
Distributeur AP Hager univers 6-rangées 216UM IP30 800×950×160mm FWB63T1S
Prix*
602.00 CHF
/ pc.
*
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Sélectionnez un grossiste
Sélectionnez votre grossiste pour accéder à vos tarifs professionnels et acheter en ligne
Complétez votre système
Accessoires optionnels
-
Plaque de montage pour coffret de distribution 13 produit(s) disponible(s) -
Entrée de câble pour coffret et armoire 4 produit(s) disponible(s) -
Kit d'équipement pour VDI 3 produit(s) disponible(s) -
Composants pour le câblage, l'entrée de câble et la fixation de câble 1 produit(s) disponible(s) -
Cloison de séparation comptage/distribution 2 produit(s) disponible(s) -
Rail de montage 9 produit(s) disponible(s)
Complétez votre système
-
UM00M0
Plaque de montage plastique, 175x250mm
30.45 CHF / pc.* -
UZ31M5Plaque de montage, univers, pour télécommunication, 1-section, pour coffret 500mm
77.70 CHF / pc.* -
UZ32M5Plaque de montage, univers, pour télécommunication, 2-section, pour coffret 500mm
126.00 CHF / pc.* -
UZ41M5Plaque de montage, univers, pour télécommunication, 1-section, pour coffret 650mm
80.20 CHF / pc.* -
UZ42M5Plaque de montage, univers, pour télécommunication, 2-section, pour coffret 650mm
123.00 CHF / pc.* -
UZ51M5Plaque de montage, univers, pour télécommunication, 1-section, pour coffret 800mm
87.50 CHF / pc.* -
UZ52M5Plaque de montage, univers, pour télécommunication, 2-section, pour coffret 800mm
127.50 CHF / pc.* -
UZ62M5Plaque de montage, univers, pour télécommunication, 2-section, pour coffret 950mm
141.50 CHF / pc.* -
UZ21M6Plaque de montage, univers, 240x247mm, perforée, avec vis de montage
45.15 CHF / pc.* -
UZ31M6Plaque de montage, univers, 390x247mm, perforée avec vis de montage
50.30 CHF / pc.* -
UZ41M6Plaque de montage, univers, 570x247mm, perforée avec vis de montage
56.70 CHF / pc.* -
UZ51M6Plaque de montage, univers, 720x247mm, perforée, avec vis de montage
70.20 CHF / pc.* -
UZ61M6Plaque de montage, univers, 870x247mm, perforée, avec vis de montage
76.80 CHF / pc.*
-
FZ425
Plaque passe-câbles, univers, pour travée plombée, à découper, IP44/54
14.30 CHF / pc.* -
FZ460NPlaque passe-câbles, univers, IP44/54, 6 x M16, 2 x M20, 2 x M16/25 1 x M25/40/50
23.75 CHF / pc.* -
FZ466NPlaque passe-câbles, univers, IP44/54 avec 15 x M16 and 4 x M20 precuts
23.30 CHF / pc.* -
FZ468NPlaque passe-câbles, univers, classe II, IP44/54, sans prédécoupages
23.75 CHF / pc.*
-
UN61TN
Travée média, univers FW, avec plaque perforée, 900x250mm
206.00 CHF / pc.* -
UN62TNTravée média, univers FW, avec plaque perforée, 900x500mm
234.00 CHF / pc.* -
UM61UKTravée multimédia 1x6 rangées avec plaques de montage plastique, 900x250mm
144.50 CHF / pc.*
-
UN06A
Paire de montants fonctionnels armoire Univers Vega D ex profond 160mm L900mm
30.90 CHF / pc.* -
UZ01B4Rail DIN, universN, 1-section, pour montage au rail de support
6.80 CHF / pc.* -
UZ02B4Rail DIN, universN, 2-section, pour montage au rail de support
13.05 CHF / pc.* -
UZ03B4Rail DIN, universN, 3-section, pour montage au rail de support
13.95 CHF / pc.* -
UT22BRail DIN isolé, univers, h:7, 5mm, abaissé en prof.de 31mm, larg.11 mod(198mm)
28.35 CHF / pc.* -
UT22CRail DIN isolé, univers, h:7, 5mm, ajustable en profondeur 21mm, largeur 11, 5 mod.
25.70 CHF / pc.* -
U842BRail DIN, universZ, 35x248x7, 5mm, acier galvanisé
5.35 CHF / pc.* -
ZZ44SFkit de liaison de support
8.75 CHF / jeu* -
ZZ41FWBKit de compatibilité univers FW, pour système d´équipement univers
14.05 CHF / pc.*
-
UM00S2Plastron en haut/bas pour support RJ45
21.85 CHF / pc.*
-
UZ25V2Jeu de 20 bracelets guide fil, UniversN, petite section
29.70 CHF / pc.* -
UZ25V1Jeu de 20 bracelets guide fil, UniversN, grande section
30.55 CHF / pc.* -
UZ01A2Tourelle haute, universZ, niveau bas
1.70 CHF / pc.* -
UZ00Z2Pièce d'isolation, universN, simple, pour rail DIN et arceaux, 2 pièces
6.55 CHF / pc.* -
UZ03A1Jeu de 2 tourelles inférieures, universZ, enclipsables, gauche et droite
6.30 CHF / pc.* -
FZ803BBride de fixation, univers, pour IP44/54, dehors
26.50 CHF / jeu* -
U84Tpièce isolante
9.75 CHF / pc.* -
UZ04A1Double tourelle, universZ, niveau bas, avec vis
3.80 CHF / pc.* -
VZ340Kit de fixation 2x200/2x250mm pour plaque de montage VDI, élastique
10.55 CHF / pc.*
-
FZ015NPorte, univers, gauche, pleine, RAL 9010, pour coffret IP44/54 950x800mm
106.00 CHF / pc.* -
FZ014NPorte, univers, droite, pleine, RAL 9010, pour coffret IP44 950x550mm
157.00 CHF / pc.* -
FZ014NMPorte, univers, droite, multimédia rainurée, RAL 9010 pour coffret IP3X 950x550mm
309.00 CHF / pc.*
-
FZ794Porte schéma souple A4 pour armoires Vega D
6.95 CHF / pc.*
-
FZ597NSerrure à clé n° 1242E livrée avec 2 clés pour armoire univers IP44/54
16.65 CHF / pc.* -
FZ598Fermeture à loquet 90SL, pour coffret IP43, univers
12.55 CHF / pc.* -
FZ598NLoquet plastique de rechange pour armoire univers IP 44
12.25 CHF / pc.*
-
KN00ASupport unisersel pour borniers SanVis
4.90 CHF / pc.*
-
S35SObturateur en bande 12 M
3.70 CHF / pc.*
-
UM00H1Support RJ45 avec capot, pour FLF type 13 Gr.I et II
52.50 CHF / pc.* -
UM00H2Support RJ45 avec capot, pour FLF type 13 Gr.I et II
59.50 CHF / pc.* -
UM00K1Support RJ45 avec capot, pour FLF type 13 Gr.I et II
55.20 CHF / pc.* -
UM00K2Support RJ45 avec capot, pour FLF type 13 Gr.I
62.20 CHF / pc.*
Caractéristiques techniques
Raccordement
-
Nombre d'entrée de câbles12
Installation, montage
-
Adapté à un usage extérieurNon
-
MontageEn saillie
Courant électrique
-
Courant assigné nominal125 A
Equipement
-
Nombre de rails18
-
Nombre rangées6
-
Nombre de travée de large3
-
Avec fermetureNon
-
Borne à conducteur neutreOui
-
Borne de mise à la terreOui
-
Plaque de montage incluseNon
Capacité
-
Nombre de modules216
Fonctions
-
Avec guide-câbleOui
Dimensions
-
Hauteur950 mm
-
Largeur800 mm
-
Profondeur165 mm
-
Hauteur d'encastrement950 mm
-
Largeur de montage800 mm
-
Profondeur de montage161 mm
-
Nombre d'unités de largeur36
Cache, porte
-
Nombre de portes0
-
Nombre de serrure de la porte0
-
Type de poignéeLoquet rabattable
-
Couvercle/porte transparent(e)Non
Connectivité
-
Type de montageEn saillie
Matière
-
MatièreAcier
-
Code RAL9010
-
CouleurBlanc pur
-
Résistant au rayonnement ultra-violetNon
Sécurité
-
Classe de protectionClasse II
-
Résistance aux chocs IKIK05
-
Indice de protection IPIP30
-
Type de verrouillageSans serrure
Informations environnementales
Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus
Attestations et documents
Documents
-
Image produit
Remarques concernant l’utilisation prévue. Nous déclarons être propriétaires des droits de jouissance du matériel photo mis à disposition. Vous pouvez utiliser le matériel mis à disposition uniquement dans le respect de nos conditions d’utilisation (PDF, 90 Ko). Vous êtes vous-mêmes responsables du respect des dispositions de licence et vous pouvez être tenu responsables en cas d’abus.
Image produit FWB63T1S
-

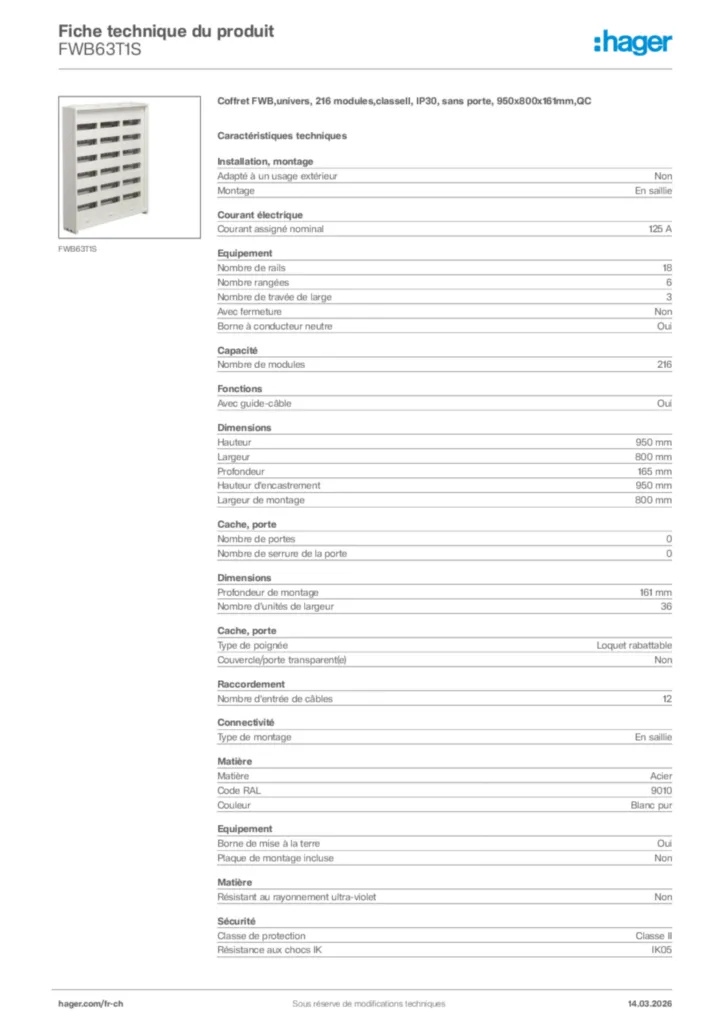

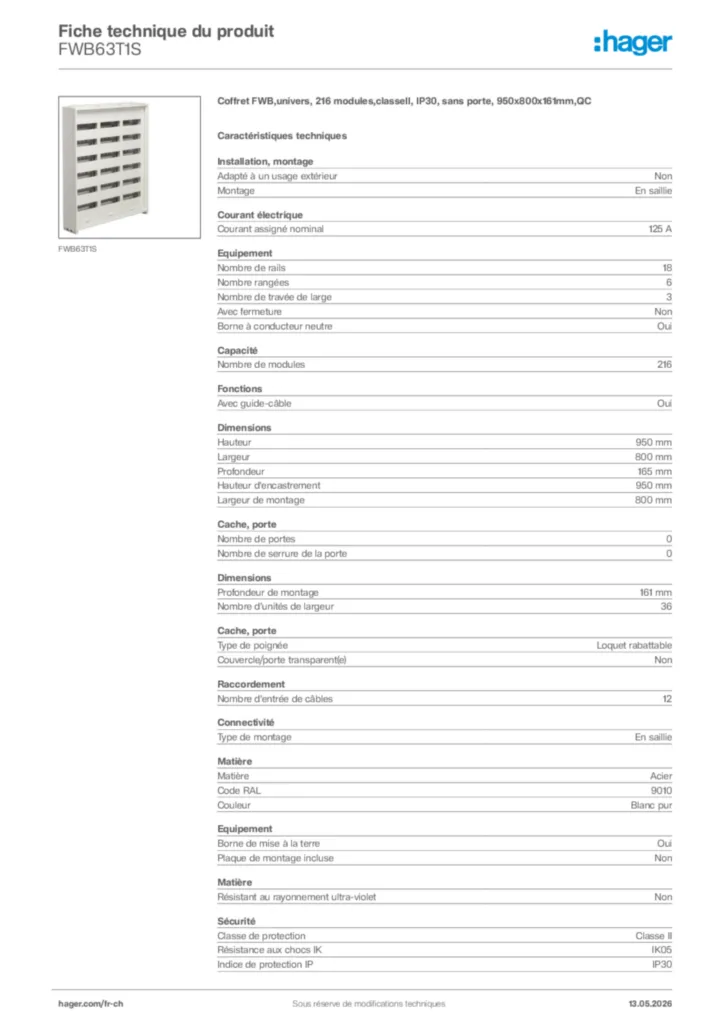

Fiche technique
