Int. automático ACB HW2 1250A 3P 100kA extraíble p.unidad de disparo sentinel HW2S312DB
EAN
3250613217358
Cantidad
1 uni.
Precio de venta
12.761,60 €
/ uni.
*
Iniciar sesión para crear una lista de productos
Debe iniciar sesión en su cuenta myHager para crear listas de productos
Completa tu sistema
Accesorios Opcionales
-
Operador del motor 10 productos disponibles -
Accesorios mecánicos para componentes de baja tensión 1 productos disponibles -
Bloqueo de las funciones de enclavamiento 16 productos disponibles -
Cubrebornes 2 productos disponibles -
Bloque de contactos auxiliares 3 productos disponibles -
Funciones de conexión 1 productos disponibles
Completa tu sistema
-
HWX071HSA204,80 € / uni.*
-
HWY229H930,00 € / uni.*
-
HWY228H526,00 € / uni.* -
HWY218H469,70 € / uni.* -
HWY261HAdaptador par bloqueo por llave en posición abierto (OFF) para HW2/4
310,70 € / uni.* -
HWY277H128,80 € / uni.* -
HWY271HSA323,70 € / uni.* -
HWY261HSA328,50 € / uni.* -
HWY362HSA32,40 € / uni.* -
HWY265HSA262,10 € / uni.* -
HWY239H446,50 € / uni.* -
HWY226H711,60 € / uni.* -
HWY227H711,60 € / uni.* -
HWY232H592,90 € / uni.* -
HWY233H592,90 € / uni.* -
HWY236H592,90 € / uni.* -
HWY237H592,90 € / uni.*
-
HWX042HSA252,30 € / uni.*
-
HWX043HSA252,30 € / uni.* -
HWX048HSAContacto auxiliar de señalización de defecto HW2/4 (FS)
86,50 € / uni.*
-
HWY160HSA595,30 € / uni.*
-
HWY090HSA239,40 € / uni.*
-
HWY980H25,90 € / uni.*
-
HWX051HSA211,20 € / uni.* -
HWX050HSA211,20 € / uni.* -
HWX090HSAContacto de alarma OAC para HW+
428,80 € / uni.* -
HWX092HSAContacto listo para cierre HW2/4 (RTC)
275,20 € / uni.*
-
HWY951HSA105,60 € / uni.* -
HWY952HSA118,70 € / uni.* -
HWY950HSAConector para auxiliares tipo A 6/3
80,90 € / uni.* -
HWY971H3.095,00 € / uni.*
-
HWW466HSAMódulo calibre relé (rating plug) 800A
214,40 € / uni.* -
HWW468HSAMódulo calibre relé (rating plug) 1250A
214,40 € / uni.* -
HWW467HSAMódulo calibre relé (rating plug) 1000A
214,40 € / uni.* -
HWW465HSAMódulo calibre relé (rating plug) 630A
214,40 € / uni.*
-
HWX020HSABobina de emisión de corriente 24-30V AC/DC (SH)
511,70 € / uni.* -
HWX021HSA478,70 € / uni.* -
HWX023HSABobina de emisión de corriente 200-250V AC/DC (SH)
478,70 € / uni.* -
HWX022HSABobina de emisión de corriente 100-130V AC/DC (SH)
478,70 € / uni.* -
HWX024HSABobina de emisión de corriente 380-480V AC (SH)
511,70 € / uni.*
-
HWX033HSABobina de mínima tensión 200-250VAC/DC (UV)
528,00 € / uni.* -
HWX031HSABobina de mínima tensión 48-60V AC/DC (UV)
528,00 € / uni.* -
HWX030HSABobina de mínima tensión 24-30V AC/DC (UV)
528,00 € / uni.* -
HWX034HSABobina de mínima tensión 380-480V AC (UV)
528,00 € / uni.* -
HWX032HSABobina de mínima tensión 100-130VAC/DC (UV)
528,00 € / uni.*
-
HWY210H99,00 € / uni.*
-
HWY033HControlador retardo bobina mínima UV 200-250 AC (UVTC)
1.376,20 € / uni.* -
HWY034HControlador retardo bobina mínima UV 380-480 AC (UVTC)
1.376,20 € / uni.* -
HWY031HControlador retardo bobina mínima UV 48-60V AC/DC (UVTC)
1.376,20 € / uni.* -
HWY030HControlador retardo bobina mínima 24-30V AC/DC (UVTC)
1.376,20 € / uni.*
-
HTG911HFuente de alimentación 24V DC 2, 5A a 70ºC
301,30 € / uni.*
Características técnicas
Corriente eléctrica
-
Corriente nominal asignada1250 A
-
Poder asignado de corte último en cortocircuito Icu bajo 400V AC IEC60947-2100 kA
-
Poder asignado de corte de servicio lcs bajo 230 V CA según IEC60947-285 kA
-
Poder asignado de corte de
servicio lcs bajo 400 V CA según IEC60947-285 kA
Endurancia
-
Endurancia eléctrica en número de ciclos8000
-
Endurancia mecánica en número de maniobras25000
Tensión
-
Tensión asignada de aislamiento Ui1000 V
-
Resistencia a picos de tensión asignada (Uimp)12000 V
-
Tipo de alimentación de tensiónCA
Resistencia
-
Resistencia interna16 µΩ
Arquitectura
-
Número de polos3
-
Número de polos protegidos3
-
Tipo de construcción del dispositivoExtraíble
-
Tipo de polo3P3D
Disparo
-
Tiempo de respuesta al cierre50 ms
Potencia
-
Potencia total disipada en condiciones de Intensidad nominal80,40 W
Valor medioambiental
Estamos comprometidos a mejorar nuestro desempeño ambiental reduciendo nuestra huella y al mismo tiempo desempeñamos un papel como impulsores del desarrollo sostenible para nuestros clientes. Más información
Certificaciones y documentos
Documentos
-
Imagen del producto
-
Product datasheet

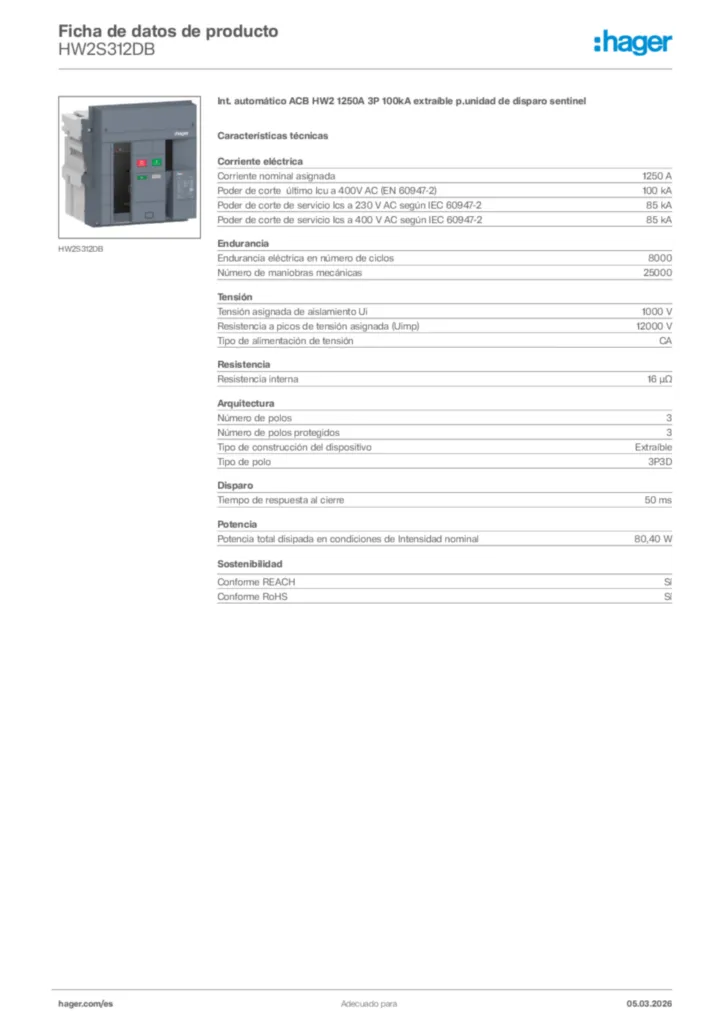

Hager Ficha de datos de producto HW2S312DB
