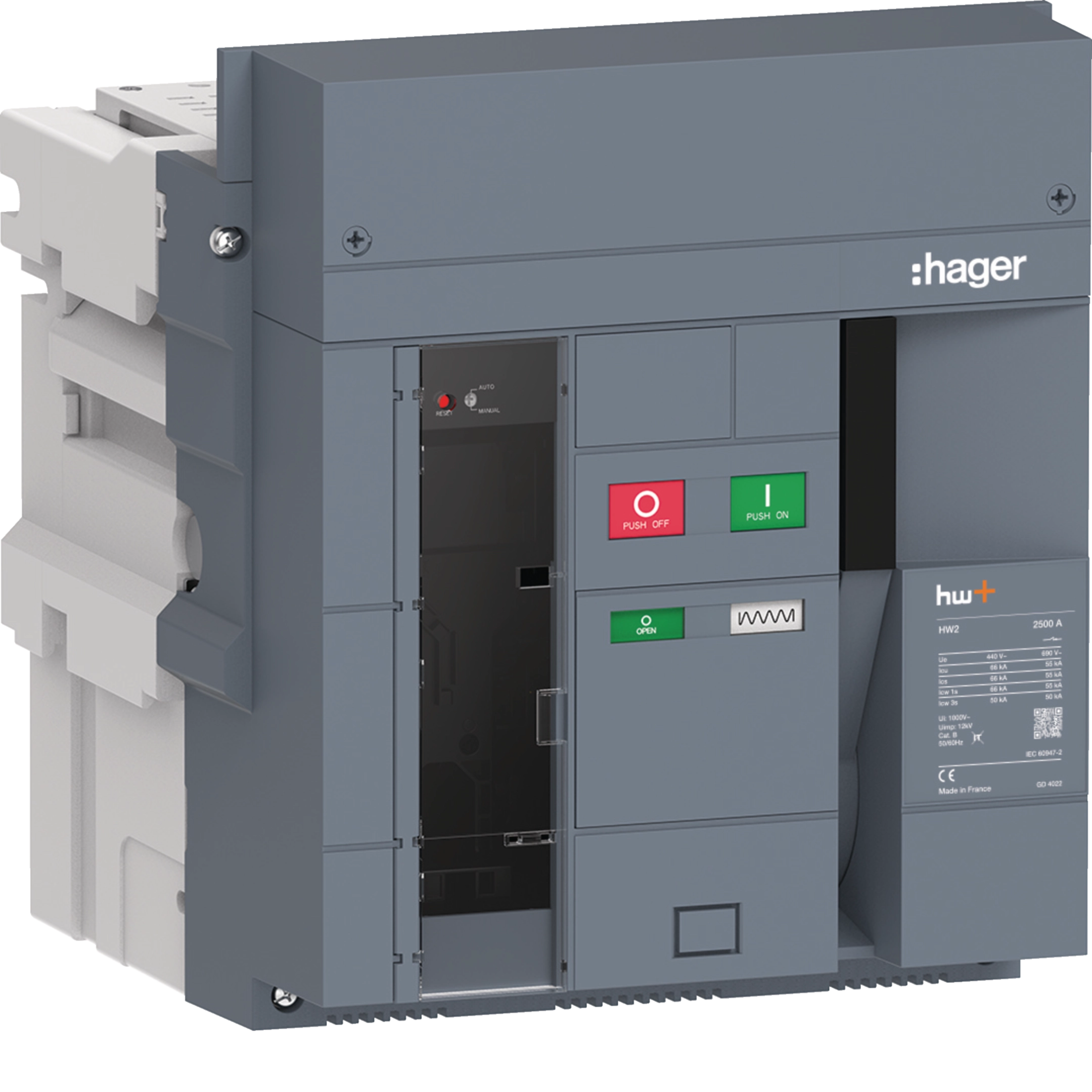

Int. automático ACB HW2 2500A 3P 66kA extraíble p.unidad de disparo sentinel HW2E325DB
EAN
3250613216351
Cantidad
1 uni.
Precio de venta
17.674,99 €
/ uni.
*
Iniciar sesión para crear una lista de productos
Debe iniciar sesión en su cuenta myHager para crear listas de productos
Completa tu sistema
Accesorios Opcionales
-
Alimentación eléctrica DC 1 productos disponibles -
Conector macho de potencia nominal 7 productos disponibles -
Operador del motor 10 productos disponibles -
Disparador shunt 5 productos disponibles -
Bobina de cierre 5 productos disponibles -
Ver más 49 otros productos disponibles
Completa tu sistema
-
HTG911H
Fuente de alimentación 24V DC 2,5A a 70ºC
301,27 € / uni.*
-
HWW465HSA
Módulo calibre relé (rating plug) 630A
214,38 € / uni.* -
HWW466HSAMódulo calibre relé (rating plug) 800A
214,38 € / uni.* -
HWW467HSAMódulo calibre relé (rating plug) 1000A
214,38 € / uni.* -
HWW468HSAMódulo calibre relé (rating plug) 1250A
214,38 € / uni.* -
HWW469HSAMódulo calibre relé (rating plug) 1600A
214,38 € / uni.* -
HWW470HSAMódulo calibre relé (rating plug) 2000A
110,36 € / uni.* -
HWW471HSAMódulo calibre relé (rating plug) 2500A
110,36 € / uni.*
-
HWX011HSA
Motordon för automatisk fjäderspänning 24V AC 50/60Hz HW2/4 (MO)
2.904,60 € / uni.* -
HWX012HSAMotordon för automatisk fjäderspänning 48V AC 50/60Hz HW2/4 (MO)
2.904,60 € / uni.* -
HWX013HSAMotordon för automatisk fjäderspänning 100-130V AC 50/60Hz HW2/4 (MO)
2.904,60 € / uni.* -
HWX014HSAMotordon för automatisk fjäderspänning 200-250V AC 50/60Hz HW2/4 (MO)
2.904,60 € / uni.* -
HWX015HSAMotordon för automatisk fjäderspänning 380-400V AC 50/60Hz HW2/4 (MO)
2.904,60 € / uni.* -
HWX016HSAMotordon för automatisk fjäderspänning 415-450V AC 50/60Hz HW2/4 (MO)
2.904,60 € / uni.* -
HWX711HSAMotordon för automatisk fjäderspänning 24V DC HW2/4 (MO)
2.575,25 € / uni.* -
HWX712HSAMotordon för automatisk fjäderspänning 48V DC HW2/4 (MO)
2.575,25 € / uni.* -
HWX713HSAMotordon för automatisk fjäderspänning 100-130V DC HW2/4 (MO)
2.575,25 € / uni.* -
HWX714HSAMotordon för automatisk fjäderspänning 200-250V DC HW2/4 (MO)
2.575,25 € / uni.*
-
HWX020HSA
Bobina de emisión de corriente 24-30V AC/DC (SH)
511,65 € / uni.* -
HWX021HSAShuntutlösare 48-60V AC/DC (SH)
478,62 € / uni.* -
HWX022HSABobina de emisión de corriente 100-130V AC/DC (SH)
478,62 € / uni.* -
HWX023HSABobina de emisión de corriente 200-250V AC/DC (SH)
478,62 € / uni.* -
HWX024HSABobina de emisión de corriente 380-480V AC (SH)
511,65 € / uni.*
-
HWX025HSA
Tillslagsspole 24-30V AC/DC (CC)
478,62 € / uni.* -
HWX026HSATillslagsspole 48-60V AC/DC (CC)
478,62 € / uni.* -
HWX027HSATillslagsspole 100-130V AC/DC (CC)
478,62 € / uni.* -
HWX028HSATillslagsspole 200-250V AC/DC (CC)
478,62 € / uni.* -
HWX029HSATillslagsspole 380-480V AC (CC)
538,51 € / uni.*
-
HWX030HSABobina de mínima tensión 24-30V AC/DC (UV)
528,00 € / uni.* -
HWX031HSABobina de mínima tensión 48-60V AC/DC (UV)
528,00 € / uni.* -
HWX032HSABobina de mínima tensión 100-130VAC/DC (UV)
528,00 € / uni.* -
HWX033HSABobina de mínima tensión 200-250VAC/DC (UV)
528,00 € / uni.* -
HWX034HSABobina de mínima tensión 380-480V AC (UV)
528,00 € / uni.*
-
HWX042HSAHjälpkontakt HW2/4 (AX)
252,29 € / uni.* -
HWX043HSAHjälpkontakt lågnivå HW2/4 (AX)
252,29 € / uni.* -
HWX048HSAKontakt felutlösning för HW2 HW4 (FS)
86,43 € / uni.*
-
HWX050HSAKasettlägeskontakt (PS)
211,14 € / uni.* -
HWX051HSAKasettlägeskontakt lågnivå (PS)
211,14 € / uni.* -
HWX090HSAContacto de alarma OAC para HW+
428,75 € / uni.* -
HWX092HSAContacto listo para cierre HW2/4 (RTC)
275,12 € / uni.*
-
HWX071HSAON/OFF manöverräknare HW2/4 (CYC)
204,76 € / uni.*
-
HWY030HControlador retardo bobina mínima 24-30V AC/DC (UVTC)
1.376,16 € / uni.* -
HWY031HControlador retardo bobina mínima UV 48-60V AC/DC (UVTC)
1.376,16 € / uni.* -
HWY033HControlador retardo bobina mínima UV 200-250 AC (UVTC)
1.376,16 € / uni.* -
HWY034HControlador retardo bobina mínima UV 380-480 AC (UVTC)
1.376,16 € / uni.*
-
HWY090HSASkydd för tryckknapp HW2-HW4 (PBC)
239,40 € / uni.*
-
HWY160HSAAnslutning bak - övre/nedre - HW2 3P (RC)
595,27 € / uni.*
-
HWY218HACB HW1 Linka blokady mechanicznej 1,5m
465,03 € / uni.* -
HWY226HVajerförregling fäste HW2/4 fast Safety (Type 2S) - 1 Plate/ACB (MI)
711,59 € / uni.* -
HWY227HVajerförregling fäste HW2/4 utdragbar Safety (Type 2S) - 1 Plate/ACB (MI)
711,59 € / uni.* -
HWY228HACB HW1 Linka blokady mechanicznej 3m
525,92 € / uni.* -
HWY229HACB HW1 Linka blokady mechanicznej 5m
929,95 € / uni.* -
HWY232HVajerförregling fäste HW2/4 fast Coupling (Type 3C) - 1 Plate/ACB (MI)
592,82 € / uni.* -
HWY233HVajerförregling fäste HW2/4 utdragbar Coupling (Type 3C) - 1 Plate/ACB (MI)
592,82 € / uni.* -
HWY236HVajerförregling fäste HW2/4 fast Safety (Type 3S/3Sx) - 1 Plate/ACB (MI)
592,82 € / uni.* -
HWY237HVajerförregling fäste HW2/4 utdragbar Safety (Type 3S/3Sx) - 1 Plate/ACB (MI)
592,82 € / uni.* -
HWY239HDörrförregling HW2/4 (RI)
446,42 € / uni.* -
HWY261HAdaptador par bloqueo por llave en posición abierto (OFF) para HW2/4
310,70 € / uni.* -
HWY261HSALåsdonsadapter OFF-läge HW2/4 - Ronis/Profalux/Kirk (OLK)
328,50 € / uni.* -
HWY265HSALåsdon för hänglås OFF-läge HW2/4 (OLP)
262,07 € / uni.* -
HWY271HSAChassilås Ronis HW2/4 (CL)
323,70 € / uni.* -
HWY277HFelinföringsskydd chassi/brytare HW2/4 (WIP)
128,74 € / uni.* -
HWY362HSAOff knapp HW2 HW4 (dummy artikel)
32,34 € / uni.*
-
HWY246HSAIsolerskiva 3P HW2 HW4 fast (IB)
276,68 € / uni.* -
HWY247HSAIsolerskiva 4P HW2 HW4 fast (IB)
414,70 € / uni.* -
HWY248HSAIsolerskiva 3P HW2 HW4 utdragbar (IB)
276,68 € / uni.* -
HWY249HSAIsolerskiva 4P HW2 HW4 utdragbar (IB)
414,70 € / uni.*
-
HWY285HACB HW2/4 Ramka drzwi LT dla wersji wysuwnej DO (DF) - cienka blacha drzwi
295,57 € / uni.* -
HWY287HDörrfläns HT för HW2 utdragbar (DF)
295,57 € / uni.*
-
HWY950HSAConector para auxiliares tipo A 6/3
80,86 € / uni.* -
HWY951HSAAnslutningsplint B typ 6/6
105,51 € / uni.* -
HWY952HSAAnslutningsplint C typ 2*6/3
118,70 € / uni.* -
HWY971HExtern neutralsensor 630-2500A HW2 (ENCT)
3.094,96 € / uni.*
-
HWY097HSABeröringsskydd för hjälpkontakter HW2 fast (TBC)
365,57 € / uni.* -
HWY098HSABeröringsskydd för hjälpkontakter HW2 utdragbar (TBC)
469,98 € / uni.*

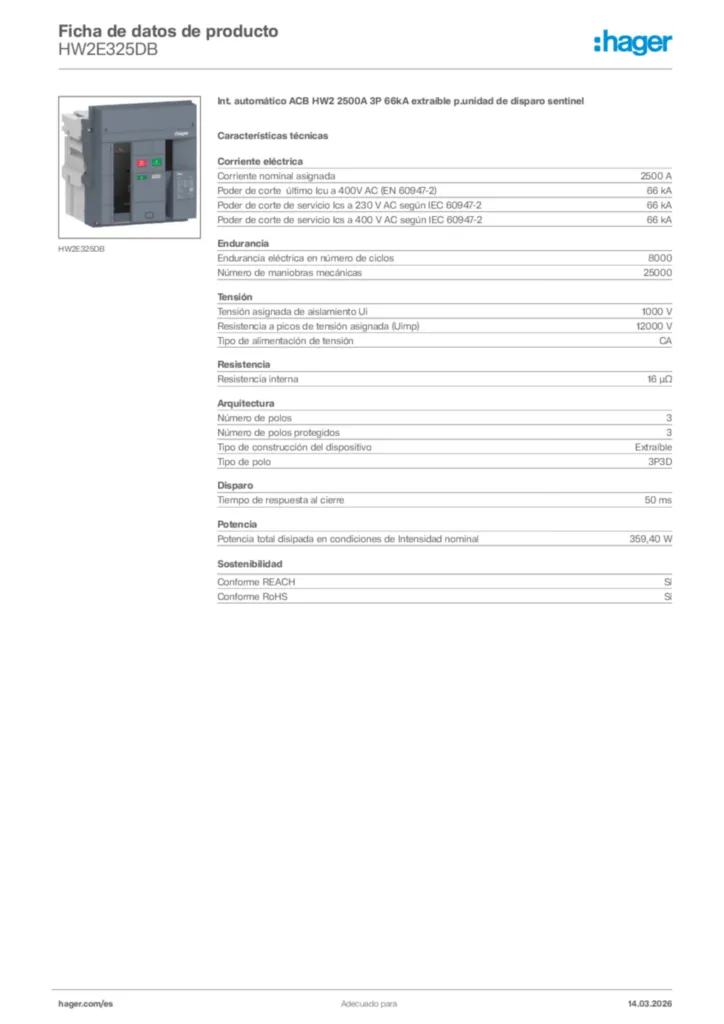

Características técnicas
Corriente eléctrica
-
Corriente nominal asignada2500 A
-
Poder asignado de corte último en cortocircuito Icu bajo 400V AC IEC60947-266 kA
-
Poder asignado de corte de servicio lcs bajo 230 V CA según IEC60947-266 kA
-
Poder asignado de corte de
servicio lcs bajo 400 V CA según IEC60947-266 kA
Endurancia
-
Endurancia eléctrica en número de ciclos8000
-
Endurancia mecánica en número de maniobras25000
Tensión
-
Tensión asignada de aislamiento Ui1000 V
-
Resistencia a picos de tensión asignada (Uimp)12000 V
-
Tipo de alimentación de tensiónCA
Resistencia
-
Resistencia interna16 µΩ
Arquitectura
-
Número de polos3
-
Número de polos protegidos3
-
Tipo de construcción del dispositivoExtraíble
-
Tipo de polo3P3D
Disparo
-
Tiempo de respuesta al cierre50 ms
Potencia
-
Potencia total disipada en condiciones de Intensidad nominal359,40 W
