Schalt-/Jalousieaktor 6/3-fach KNX Secure, 16A, C-Last TYAS606D
EAN
3250610022016
Marke
Hager
VPE
1 Stück
Preisgruppe
H503
Preis
251,90 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Bussystem-Spannungsversorgung 4 Produkte verfügbar -
Überspannungsableiter für Informations-/MSR-Technik 1 Produkte verfügbar -
Zubehör 4 Produkte verfügbar -
Datenschnittstelle 1 Produkte verfügbar -
Systemschnittstelle/Medien-Gateway 2 Produkte verfügbar -
Bussystem-Anschluss-/Abzweigklemme 1 Produkte verfügbar
Optionales Zubehör
-
TXA114
Spannungsversorgung KNX mit 1 Ausg. inkl. Drossel 320mA + 1 Ausg. 24VDC, 640mA
290,96 € / Stück* -
TXA111Spannungsversorgung KNX mit 1 Ausgang und 1 Drossel, 320mA
209,80 € / Stück* -
TYFS110Spannungsversorgung KNX mit 2 Ausgängen inkl. 1 Drossel, 1280 mA
412,70 € / Stück* -
TXA112Spannungsversorgung KNX mit 1 Ausgang und 1 Drossel, 640mA
284,00 € / Stück*
-
TG029
Überspannungsschutz, 2-polig, KNX
86,40 € / Stück*
-
TG019
Systemleitung KNX, Y(ST)Y, 2x2x0, 8, Länge 500m
721,50 € / Stück* -
TG018Systemleitung KNX, Y(ST)Y, 2x2x0, 8, Länge 100m
143,90 € / Stück* -
TGZ181
Systemleitung KNX, J-H(St)Hh, 2x2x0, 8, B2cas1d1a1, halogenfrei, Länge 100m
241,40 € / Stück* -
TGZ185
Systemleitung KNX, J-H(St)Hh, 2x2x0, 8, B2cas1d1a1, halogenfrei, Länge 500m
1.102,90 € / Stück*
-
TYFS122
USB-Schnittstelle KNX, REG
197,20 € / Stück*
-
TYFS120
KNX/IP Schnittstelle Secure, REG 1 TE
244,00 € / Stück* -
TYFS121KNX/IP Router Secure, REG 1 TE
389,50 € / Stück*
-
TG008
Bussteckklemmen KNX, 2 polig, rot/schwarz
1,68 € / Stück*
-
TYFS130Linien-/Bereichkoppler, KNX Secure
320,00 € / Stück*
Technische Merkmale
Einstellungen
-
Unterstützten EinstellmodusETS, easy
Konnektivität
-
Mit Bussystem KNXJa
-
Mit Bussystem KNX-FunkNein
Abmessungen
-
Höhe90 mm
-
Tiefe65 mm
-
Breite in Teilungseinheiten4
Werkstoff
-
FarbeLichtgrau
Ausstattung
-
Funk bidirektionalNein
-
Mit Schieber für HandschaltungJa
Elektrischer Strom
-
Nennstrom16 A
-
Busstromaufnahme im Leerlauf3 mA
Frequenz
-
Frequenz50 - 60 Hz
Leistung
-
Glühlampenlast 230 V Lampe2300 - 2300 W
-
Ausgangsleistung2300 W
-
230 V Glüh- und Halogenlampen2300 W
Spannung
-
Bemessungsbetriebsspannung Ue230 - 230 V
-
Systemspannung30 V DC über Bus
-
Betriebsspannung über Bus21 - 32 V
Sicherheit
-
IP-Klasse (Ingress Protection)IP20
Einsatzbedingungen
-
Betriebstemperatur-5 - 45 °C
Anschluss
-
Anschlussquerschnitt bei starrem Leiter0.75 - 2.5 mm²
-
Anschlussquerschnitt bei flexiblem Leiter0.75 - 2.5 mm²
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

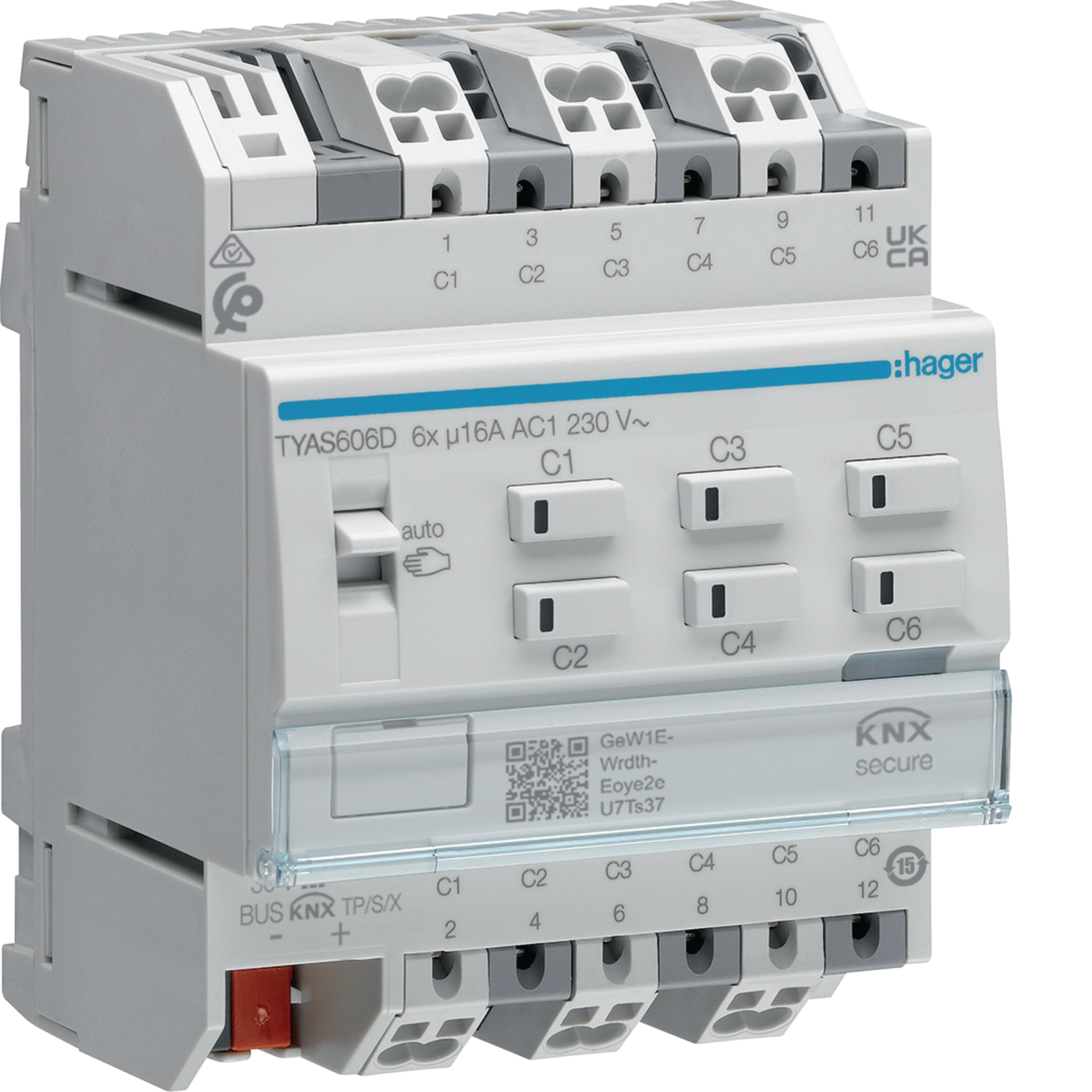

Produktbild TYAS606D
-

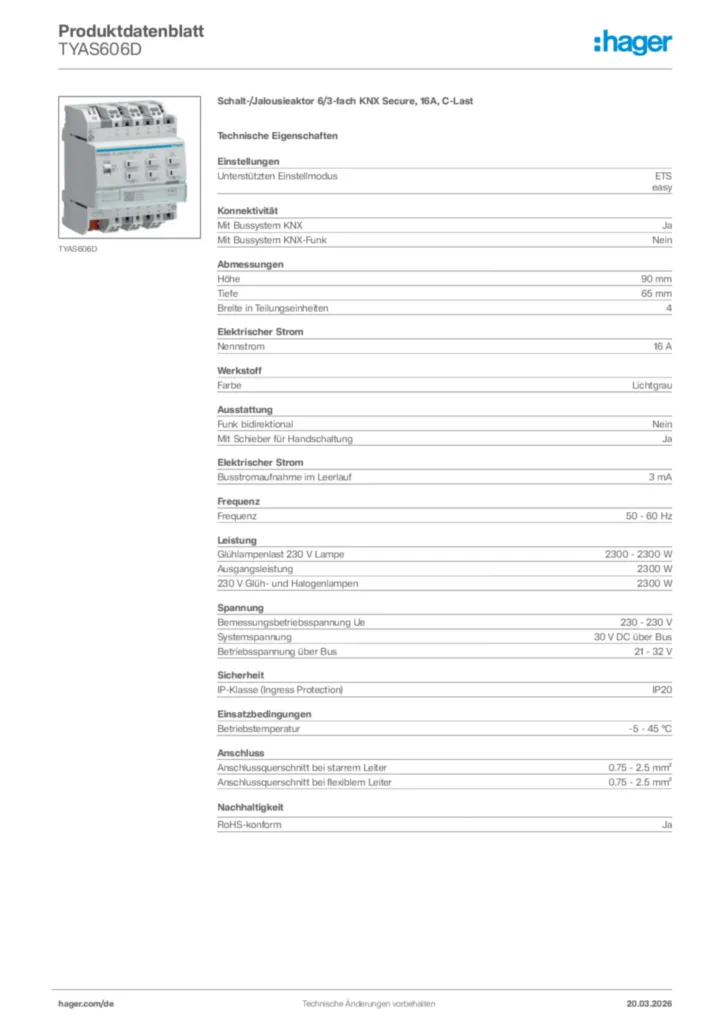

Produktdatenblatt
Hager Produktdatenblatt TYAS606D
Schalt-/Jalousieaktor 6/3-fach KNX Secure, 16A, C-Last
PDF -
Handbuch
Handbuch de-AT, de-DE, de-CH 2025-02-21
PDF1,47 MB
Handbuch en-AU, en-NZ, en-GB, en-US 2025-02-21
PDF1,54 MB -
Technische Broschüre
Wir rocken easy
Die intelligente Haussteuerung für Neubau und Modernisierung (24DE0020-02)
PDF236,74 MB -
Broschüre
Hager im Zweckbau
Ein Partner, mit dem Sie planen können (18DE0070)
PDF6,03 MB -
Bestellhilfe
KNX easy
Bestellübersicht Mai 2024 (24DE0020-06)
PDF11,38 MB -
KNX Produktdatenbank
KNX Product database TYAS606D
KNX Produktdatenbank International 2025-11-13
KNXPROD631,88 kB -
Applikationshandbuch
Applikationshandbuch de-DE 2023-03-22
PDF4,50 MB
Applikationshandbuch en-GB 2023-03-21
PDF11,10 MB -
Konformitätserklärung
Konformitätserklärung en-GB 2025-05-20
PDF265,12 kB
Konformitätserklärung en-GB 2025-05-20
PDF265,93 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
TYFS671DKNX/DALI 2 Gateway, KNX Secure, 1-fachPreis443,50 €/ Stück * -
2
TYFS672DKNX/DALI 2 Gateway, KNX Secure, 2-fachPreis523,30 €/ Stück * -
3
TYAS664DKNX/DALI 2 Aktor 4-fach, Broadcast, KNX Secure, easy, RGB(T)WPreis300,40 €/ Stück * -
4
TXA606DSchalt-/Jalousieaktor 6/3-fach KNX easy, 16A, C-LastPreis289,69 €/ Stück * -
5
TXA610DSchalt-/Jalousieaktor 10/5-fach KNX easy, 16A, C-LastPreis372,41 €/ Stück *
Ausschreibungstext
Schalt-/Jalousieaktor 6/3-fach KNX Secure, 16A, C-Last
Schaltausgang zum Schalten von 6 Steckdosen-/Beleuchtungsausgängen oder 3 Jalousien. Zur Steuerung von Beleuchtungsausgängen kann zwischen EIN/AUS, Zeitschaltung, Sicherheits-Aus, Zwangssteuerung, Sperr-, Logik-, Preset-, Verzögerungsfunktion oder 64 Szenenfunktion pro Kanal ausgewählt werden. Mit Umschaltfunktion für Zeit oder Dauerfunktion. Über die Jalousiefunktion kann der Fahrbefehl AUF/AB/Stopp und der Lamellenwinkel verstellt werden. Prozentansteuerung der Jalousie zum Fahren einer vordefinierten Position. Mit der Sonnenschutzfunktion kann in Verbindung mit einem Außensensor die Helligkeit pro Raum gesteuert werden. Mit Alarmfunktion zur Steuerung der Jalousie in eine definierte Position. Sicherheitsabfahrt solange die Taste gedrückt bleibt. 64 Szenenfunktion pro Kanal. Logikblock zur Steuerung des Ausgangs in Abhängigkeit zum Ergebnis einer logischen Verknüpfung. Preset-, Sperrfunktion, Zwangssteuerung. Das Gerät setzt die Businformationen in entsprechende Befehle um. Die Ausgänge werden über die Systemleitung von den ihnen zugeordneten Eingängen geschaltet. Alle Ausgänge haben am Gerät eine Handbedienung, die auch sperrbar ist, sowie eine Schaltzustandsanzeige mittels LED und Betriebsstundenzähler pro Ausgang. Das Gerät kann mit einem Diagnostikwerkzeug ausgelesen werden. Beschriftungsmöglichkeit direkt am Gerät.
Mit Bussystem KNX: Ja
Mit Bussystem KNX-Funk: Nein
Tiefe: 65 mm
Breite in Teilungseinheiten: 4
Farbe: Lichtgrau
Mit Schieber für Handschaltung: Ja
Funk bidirektional: Nein
Busstromaufnahme im Leerlauf: 3 mA
Frequenz: 50 - 60 Hz
Glühlampenlast 230 V Lampe: 2300 - 2300 W
Ausgangsleistung: 2300 W
Bemessungsbetriebsspannung Ue: 230 - 230 V
Systemspannung: 30 V DC über Bus
Betriebsspannung über Bus: 21 - 32 V
Fabrikat : Hager oder gleichwertig
Artikel : TYAS606D
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Schaltausgang zum Schalten von 6 Steckdosen-/Beleuchtungsausgängen oder 3 Jalousien. Zur Steuerung von Beleuchtungsausgängen kann zwischen EIN/AUS, Zeitschaltung, Sicherheits-Aus, Zwangssteuerung, Sperr-, Logik-, Preset-, Verzögerungsfunktion oder 64 Szenenfunktion pro Kanal ausgewählt werden. Mit Umschaltfunktion für Zeit oder Dauerfunktion. Über die Jalousiefunktion kann der Fahrbefehl AUF/AB/Stopp und der Lamellenwinkel verstellt werden. Prozentansteuerung der Jalousie zum Fahren einer vordefinierten Position. Mit der Sonnenschutzfunktion kann in Verbindung mit einem Außensensor die Helligkeit pro Raum gesteuert werden. Mit Alarmfunktion zur Steuerung der Jalousie in eine definierte Position. Sicherheitsabfahrt solange die Taste gedrückt bleibt. 64 Szenenfunktion pro Kanal. Logikblock zur Steuerung des Ausgangs in Abhängigkeit zum Ergebnis einer logischen Verknüpfung. Preset-, Sperrfunktion, Zwangssteuerung. Das Gerät setzt die Businformationen in entsprechende Befehle um. Die Ausgänge werden über die Systemleitung von den ihnen zugeordneten Eingängen geschaltet. Alle Ausgänge haben am Gerät eine Handbedienung, die auch sperrbar ist, sowie eine Schaltzustandsanzeige mittels LED und Betriebsstundenzähler pro Ausgang. Das Gerät kann mit einem Diagnostikwerkzeug ausgelesen werden. Beschriftungsmöglichkeit direkt am Gerät.
Mit Bussystem KNX: Ja
Mit Bussystem KNX-Funk: Nein
Tiefe: 65 mm
Breite in Teilungseinheiten: 4
Farbe: Lichtgrau
Mit Schieber für Handschaltung: Ja
Funk bidirektional: Nein
Busstromaufnahme im Leerlauf: 3 mA
Frequenz: 50 - 60 Hz
Glühlampenlast 230 V Lampe: 2300 - 2300 W
Ausgangsleistung: 2300 W
Bemessungsbetriebsspannung Ue: 230 - 230 V
Systemspannung: 30 V DC über Bus
Betriebsspannung über Bus: 21 - 32 V
Fabrikat : Hager oder gleichwertig
Artikel : TYAS606D
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
