EAN

4012002000274

Marke

Hager

VPE

1 Stück

Preisgruppe

T070

Geräteträger für 3 45x45 Geräte o. 2 x Tragsteg Q06/R06/R10(links/rechts)/E09 GTVR302

Name: GTVR302
Brand: Hager
SKU: GTVR302
Price: 7.8 EUR

Preis

7,80 €

/ Stück *

Fachgroßhandel finden

Zubehör
Technische Merkmale
Ökologischer Wert
Downloads
Weitere Produkte
Ausschreibungstext

Datenblatt

Vervollständigen Sie Ihr System

Unverzichtbares Zubehör

Mehr sehen (30)

GTMBV30T2

Medienblende zum Einbau von 2 Tragbügelgeräten in Geräteträger GTVR300

5,30 €/ Stück

GTMBV34T1

Medienblende zum Einbau von 1 Tragbügelgerät in Geräteträger GTVR300 od. GTVR400

3,40 €/ Stück

G45BLIND19011

Montagerahmen Blind Direkt Klipping 45x22.5 Graphitschwarz

5,30 €/ Stück

G45BLIND19016

Montagerahmen Blind Direkt Klipping 45x22.5 Verkehrsweiß

3,10 €/ Stück

Installationskleinverteiler bestückt 3 Produkte verfügbar
Einsatz - Schalter 3 Produkte verfügbar
Einsatz/Abdeckung für Kommunikationstechnik 8 Produkte verfügbar
Installationskleinverteiler 3 Produkte verfügbar

Passend zu 42 Produkte verfügbar

Technische Merkmale

Tiefe

39 mm
Breite

75 mm
Länge

171 mm

Anzahl der einbaubaren Geräte

3

Montageart Installationsgerät

Einrastfunktion

Anzahl der Leitungs-/Rohreinführungen

0
Anzahl der Zugentlastungen

0

Werkstoff

PC-ABS
Farbe

Tiefschwarz
RAL Nummer

9005

Ökologischer Wert

Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

RoHS-konform Ja

REACh-SVHC frei Ja

Halogenfrei Ja

Zertifizierungen und Dokumente

Hager REACH declaration GTVR302

PDF

Hager RoHS Report GTVR302

PDF

Downloads

Produktbild

Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

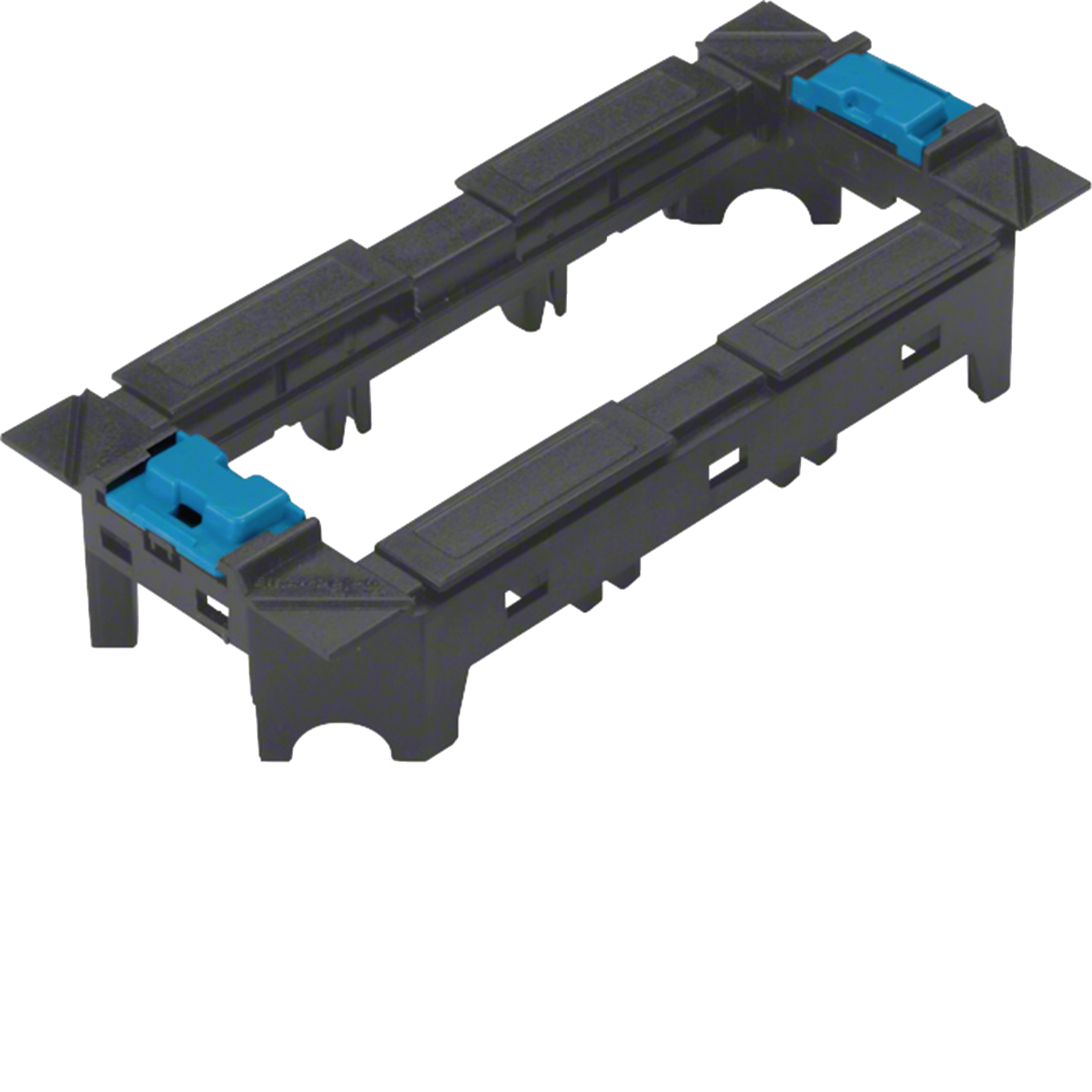

Produktbild GTVR302

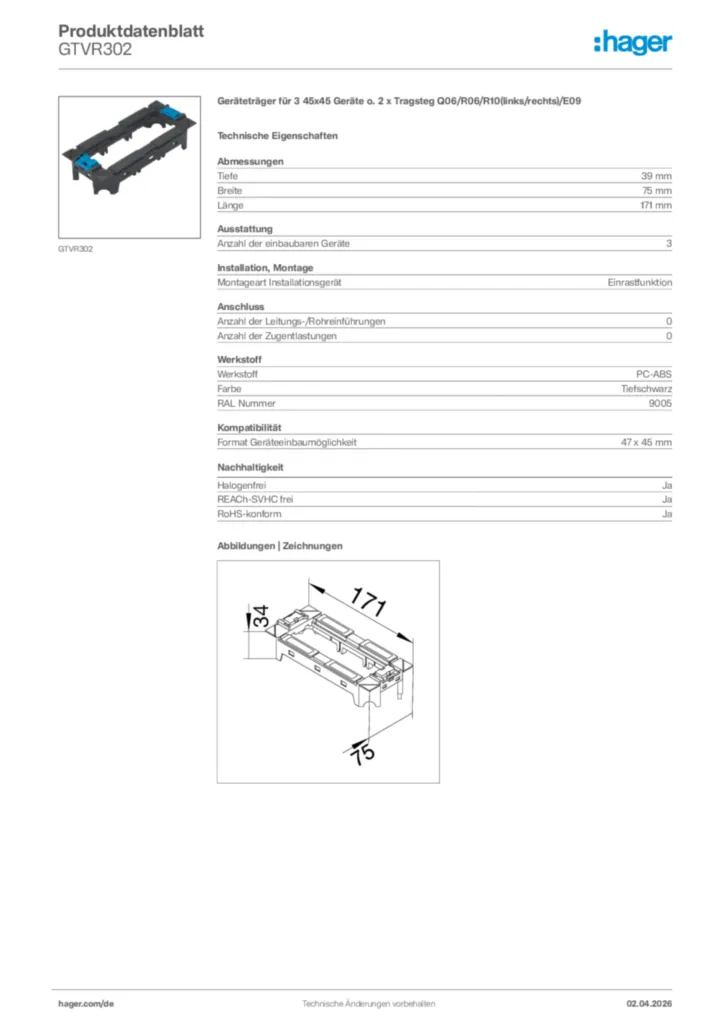

Produktdatenblatt

Hager Produktdatenblatt GTVR302

Geräteträger für 3 45x45 Geräte o. 2 x Tragsteg Q06/R06/R10(links/rechts)/E09

PDF
Bedienungsanleitung

Bedienungsanleitung en-GB, de-DE 2025-09-24

PDF

5,39 MB
DXF Dateien

DXF Dateien International 2025-09-16

DXF

617,74 kB
STEP Dateien

STEP Dateien International 2025-09-16

STP

267,06 kB
Produkt Zeichnung

Produkt Zeichnung International 2025-08-11

PDF

88,98 kB
Handbuch

Bodeninstallationssysteme - Handbuch: Basiswissen

Bodeninstallationssysteme - Handbuch: Basiswissen (DE, 04-2024)

PDF

99,71 MB

Bodeninstallationssysteme - Handbuch: Einbaueinheiten

Bodeninstallationssysteme - Handbuch: Einbaueinheiten (DE, 04-2024)

PDF

21,13 MB

Floor installation systems - Handbook: Basic knowledge

Floor installation systems - Handbook: Basic knowledge (EN, 04-2024)

PDF

99,70 MB

Floor installation systems - Handbook: Installation units

Floor installation systems - Handbook: Installation units (EN, 12-2024)

PDF

21,12 MB
Konformitätserklärung

CE-Konformitätserklärung für EKQxx, EKRxx, EKSQxx, EKSRxx, UDKPQ06E - Kabelführungssystem Unterflur oder Aufboden (DE-EN, Stand: 07.2019)

Konformitätserklärung International 2019-08-23

PDF

42,78 kB

CE-Konformitätserklärung für VANRxx - Leitungsführungssystem Unterflur oder Aufboden (DE-EN, Stand: 07.2019)

Konformitätserklärung International 2019-08-23

PDF

47,96 kB

CE-Konformitätserklärung für VQxx, VRxx, VExx, VDQxx, VDRxx, VDExx - Kabelführungssystem Unterflur oder Aufboden (DE-EN, Stand: 07.2019)

Konformitätserklärung International 2019-08-23

PDF

48,47 kB

Konformitätserklärung International 2023-09-26

PDF

222,92 kB

Mehr Downloads

Ausschreibungstext

Geräteträger für 3 45x45 Geräte o. 2 x Tragsteg Q06/R06/R10(links/rechts)/E09

Geräteträger zur Montage in Versorgungseinheiten und Kassetten der Größe Q06, R06, R10 (links/rechts), E09, mit folgenden Eigenschaften:

- für 45er Steckdosen mit Plug & Play Steckverbindern
- für 45er Montagerahmen und Montagesets zur Aufnahme von Datentechnik oder Medientechnik
- für Datentechnik-Tragbügelgeräte
- Mindest-Bodenaufbauhöhe bei Versorgungseinheiten mit 5 mm Bodenbelagsaussparung und 45er Steckdosen mit 180°-Steckverbindern: 93 mm
- Mindest-Bodenaufbauhöhe bei Versorgungseinheiten mit 12 mm Bodenbelagsaussparung und 45er Steckdosen mit 180°-Steckverbindern: 100 mm
- Geprüft nach DIN EN 50085-1 und DIN EN 50085-2-2

Tiefe: 39 mm
Breite: 75 mm
Länge: 171 mm
Anzahl der einbaubaren Geräte: 3
Montageart Installationsgerät: Einrastfunktion
Anzahl der Leitungs-/Rohreinführungen: 0
Anzahl der Zugentlastungen: 0
Werkstoff: PC-ABS
Halogenfrei: Ja
Farbe: Tiefschwarz
RAL Nummer: 9005

Fabrikat : Hager oder gleichwertig
Artikel : GTVR302
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
