Nivellierbare Edelstahlkassette Q06 mit Tubus für 6x45er Module Belagstiefe 15mm EKQ060TM15
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Unverzichtbares Zubehör
Optionales Zubehör
-
Schalungselement 1 Produkte verfügbar
-
Zubehör 1 Produkte verfügbar
-
Montagedeckel 2 Produkte verfügbar
Vervollständigen Sie Ihr System
Technische Merkmale
-
Mit BodenbelagsaussparungJa
-
FormVierkant
-
Einbautiefe95 mm
-
Einbaulänge200 mm
-
Einbaubreite200 mm
-
Höhe77 mm
-
Nivellierbereich95 - 282 mm
-
Nenngröße200 mm
-
Dicke Bodenbelagsaussparung15 mm
-
Geräteträger zur Aufnahme von GerätebecherJa
-
Anzahl der einbaubaren Geräte6
-
Anzahl der Gerätebecher2
-
Anzahl der Leitungsauslässe1
-
Ausführung LeitungsauslassTubus
-
Maximale Belastung3 - 5 kN
-
Geeignet für HohlbodenmontageJa
-
Geeignet für DoppelbodeneinbauJa
-
BodenpflegeNass
-
Farbe LeitungsauslassSilber
-
WerkstoffEdelstahl
-
Geeignet für UnterflurkanalJa
-
Stoßfestigkeit IKIK10
-
Schutzart IPIP20
-
Schutzart IP im ungenutzten ZustandIP54
-
Einbaugröße (Unterflursyteme)Q06
-
HalogenfreiNein
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

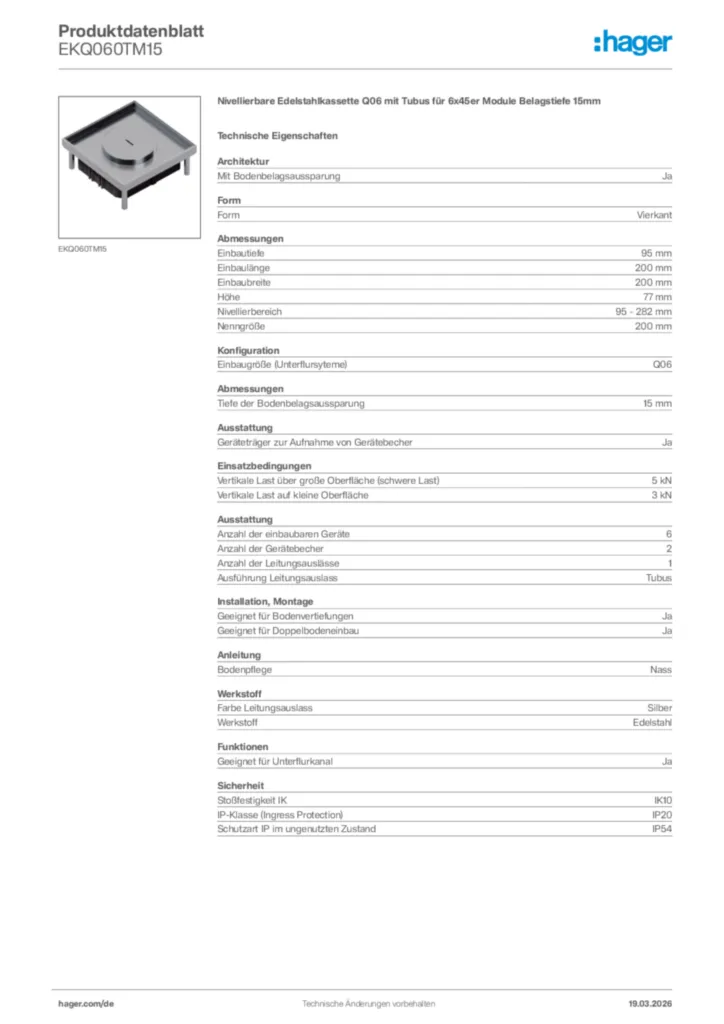

Produktbild EKQ060TM15
-
Montageanleitung
Montageanleitung für EKQx-EKRx-EKSQx-EKSRx-MKQx-MKRx - Nivellierbare Kassetten (2022-11)
Montageanleitung International 2022-12-01
PDF2,61 MB -
Technische Broschüre
News - Markteinführung April 2023
Technische Broschüre de-DE 2023-03-01
PDF17,68 MB -
Technische Beilage (single-product)
Bodeninstallationssysteme, Belastungen
Technische Beilage (single-product) de-DE 2024-02-12
PDF391,15 kBBodeninstallationssysteme, Hinweis für den Bodenleger
Technische Beilage (single-product) de-DE 2022-09-22
PDF2,54 MBBodeninstallationssysteme, Schutzarten
Technische Beilage (single-product) de-DE 2024-02-08
PDF882,67 kBFloor installation systems, Information for the floor layer
Technische Beilage (single-product) en-GB 2023-06-16
PDF2,59 MBFloor installation systems, Mechanical stress
Technische Beilage (single-product) en-GB 2024-02-12
PDF389,75 kBFloor installation systems, Protection class
Technische Beilage (single-product) en-GB 2024-02-08
PDF868,08 kB -
DXF Dateien
DXF_Datei EKQ060TM15
DXF Dateien International 2023-01-18
DXF292,10 kB -
STEP Dateien
Step Model EKQ060TM15
STEP Dateien International 2022-10-25
STP370,90 kB -
With variables
TECHNICALDRAWINGEKQ060TM15
Product Drawing International 2023-01-19
PDF106,14 kB -
Handbuch
Handbuch Bodeninstallationssysteme (DE, 2022-06)
Handbuch de-DE 2024-04-10
PDF99,71 MBHandbuch Bodeninstallationssysteme (EN, 2022-06)
Handbuch en-GB 2024-04-10
PDF99,70 MB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Tools de-DE 2024-03-27
URLOnline Konfigurator für Unterflurversorgungseinheiten und Decken-/Bodenanschlusssäulen
Tools de-DE 2023-09-14
URL -
How-to
Montage von Bodentanks für Schwerlasten + Nassreinigung
How-to de-DE 2023-11-16
URL -
Konformitätserklärung
Konformitätserklärung International 2023-09-26
PDF222,92 kBKonformitätserklärung en-GB, de-DE 2023-07-12
PDF594,89 kB
Ausschreibungstext
Nivellierbare Kassette mit Tubus, quadratisch, bestehend aus Kassettenrahmen, Tubus-Kassettendeckel, Dichtung. Einsetzbar für alle Bodenaufbauarten in trockenen Räumen im Innenbereich mit trocken oder nass gepflegten Böden. Die Dichtung ist austauschbar um die Schutzart dauerhaft gewährleisten zu können. Der Tubus bietet einen 10 mm Schwallwasserschutz im genutzten Zustand, ist als Wendetubus ausgeführt und somit unverlierbar. Für den Einbau von stufenweise absenkbaren Gerätebechern, für bis zu 6 Geräte 45 x 45 mm. Geprüft nach DIN EN 50085-1 und DIN EN 50085-2-2.
Mit Bodenbelagsaussparung: Ja
Form: Vierkant
Einbautiefe: 95 mm
Einbaulänge: 200 mm
Einbaubreite: 200 mm
Höhe: 77 mm
Nivellierbereich: 95 - 282 mm
Nenngröße: 200 mm
Dicke Bodenbelagsaussparung: 15 mm
Geräteträger zur Aufnahme von Gerätebecher: Ja
Einbaugröße (Unterflursyteme): Q06
Maximale Belastung: 3 - 5 kN
Anzahl der einbaubaren Geräte: 6
Anzahl der Gerätebecher: 2
Anzahl der Leitungsauslässe: 1
Ausführung Leitungsauslass: Tubus
Geeignet für Hohlbodenmontage: Ja
Geeignet für Doppelbodeneinbau: Ja
Bodenpflege: Nass
Farbe Leitungsauslass: Silber
Werkstoff: Edelstahl
Halogenfrei: Nein
Geeignet für Unterflurkanal: Ja
Fabrikat : Hager oder gleichwertig
Artikel : EKQ060TM15
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
