Schalungselement für Bodensteckdose R02 Höhe 155mm SER02
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Technische Merkmale
-
Höhe155 mm
-
Breite300 mm
-
Länge300 mm
-
Durchmesser122 mm
-
FormRund
-
WerkstoffAcrylnitril-Butadien-Styrol (ABS)
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

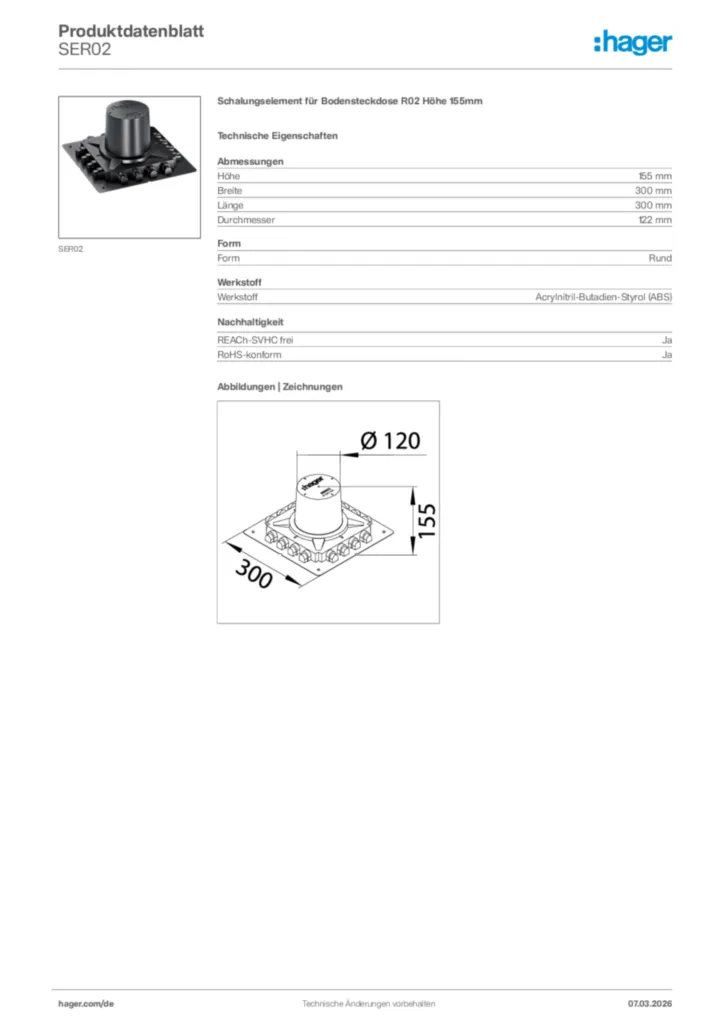

Produktbild SER02
-
Montageanleitung
Montageanleitung für SER02 - Schalungselement (2021-07)
Montageanleitung International 2021-06-25
PDF5,72 MB -
Technische Broschüre
Bodensteckdosen
Technische Broschüre de-DE 2021-09-27
PDF11,89 MBNews - Markteinführungen Oktober 2021
Technische Broschüre de-DE 2021-08-31
PDF11,67 MB -
Katalog
Bodeninstallationssysteme
Katalog de-DE 2015-07-13
PDF45,28 MB -
Technische Beilage (single-product)
Bodeninstallationssysteme, Belastungen
Technische Beilage (single-product) de-DE 2024-02-12
PDF391,15 kBBodeninstallationssysteme, Schutzarten
Technische Beilage (single-product) de-DE 2024-02-08
PDF882,67 kBFloor installation systems, Mechanical stress
Technische Beilage (single-product) en-GB 2024-02-12
PDF389,75 kBFloor installation systems, Protection class
Technische Beilage (single-product) en-GB 2024-02-08
PDF868,08 kBTechnischer Anhang - Leitungsführung und Raumanschlusssysteme Allgemein
Technische Beilage (multi-product) de-DE 2022-02-23
PDF1,90 MBTechnischer Anhang - electraplan.VE-EE
Technische Beilage (multi-product) de-DE 2022-02-23
PDF7,40 MBTechnischer Anhang - tehalit.DB-HB
Technische Beilage (multi-product) de-DE 2022-02-23
PDF957,94 kB -
Handbuch
Handbuch Bodeninstallationssysteme (DE, 2022-06)
Handbuch de-DE 2024-04-10
PDF99,71 MBHandbuch Bodeninstallationssysteme (EN, 2022-06)
Handbuch en-GB 2024-04-10
PDF99,70 MB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Tools de-DE 2024-03-27
URL -
How-to
How-to: Hager Bodensteckdose und Leitungsauslass montieren
How-to International 2022-09-06
URL
Ausschreibungstext
Schalungselement aus halogenfreiem Kunststoff für die Montage der Bodensteckose in Estrichböden. Verbindung mit 16 Leerrohren (Ø 20/25 mm) oder bis zu vier Unterflurkanälen (190 × 28 mm) möglich.
Höhe: 155 mm
Breite: 300 mm
Länge: 300 mm
Durchmesser: 122 mm
Form: Rund
Werkstoff: Acrylnitril-Butadien-Styrol (ABS)
Fabrikat : Hager oder gleichwertig
Artikel : SER02
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Technische Fragen?
Die technische Anwendungsberatung hilft Ihnen persönlich rund um Themen der Leitungsführung und Raumanschlusssysteme weiter.
