Nivellierbare Edelstahlkassette R06 mit Tubus für 6x45er Module Belagstiefe 15mm EKR060TM15
EAN
4012740029155
Marke
Hager
VPE
1 Stück
Preisgruppe
T070
Preis
780,50 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Unverzichtbares Zubehör
Mehr sehen (8)
Optionales Zubehör
-
Montagedeckel 2 Produkte verfügbar -
Schalungselement 1 Produkte verfügbar
Zubehör verpflichtend
-
GTVR300Geräteträger f 3 Rastec 45 Geräte o 2 Tragstegger aus PA zu VQ06/VR06/VR10(r, l)
12,00 € / Stück* -
GBVC300Aufnahmeblech für CEE Flanschsteckdosen ersetzt GBVR300 GTVR300 oder GTVD200
141,20 € / Stück* -
GTVD200Geräteträger für 2 Montageplatten Datentechnik zu VQ06/VR06/VR10(rechts u links)
14,20 € / Stück* -
EKNS060Nivellierset L=60mm für nivellierbaren Kassetten und Höhenerweiterung
22,10 € / Set* -
EKNS195Nivellierset L=195mm für nivellierbaren Kassetten und Höhenerweiterung
43,80 € / Set* -
EKNS105Nivellierset L=105mm für nivellierbaren Kassetten und Höhenerweiterung
29,40 € / Set* -
EKNS150Nivellierset L=150mm für nivellierbaren Kassetten und Höhenerweiterung
36,50 € / Set* -
GTVR302Geräteträger für 3 45x45 Geräte o. 2 x Tragsteg Q06/R06/R10(links/rechts)/E09
7,80 € / Stück*
Optionales Zubehör
Technische Merkmale
Architektur
-
Mit BodenbelagsaussparungJa
Form
-
FormRund
Abmessungen
-
Einbautiefe95 mm
-
Einbaudurchmesser215 mm
-
Höhe77 mm
-
Nivellierbereich95 - 282 mm
-
Nenngröße215 mm
-
Tiefe der Bodenbelagsaussparung15 mm
Konfiguration
-
Einbaugröße (Unterflursyteme)R06
Ausstattung
-
Geräteträger zur Aufnahme von GerätebecherJa
-
Anzahl der einbaubaren Geräte6
-
Anzahl der Gerätebecher2
-
Anzahl der Leitungsauslässe1
-
Ausführung LeitungsauslassTubus
Einsatzbedingungen
-
Vertikale Last über große Oberfläche (schwere Last)5 kN
-
Vertikale Last auf kleine Oberfläche3 kN
Installation, Montage
-
Geeignet für BodenvertiefungenJa
-
Geeignet für DoppelbodeneinbauJa
Anleitung
-
BodenpflegeNass
Werkstoff
-
Farbe LeitungsauslassSilber
-
WerkstoffEdelstahl
Funktionen
-
Geeignet für UnterflurkanalJa
Sicherheit
-
Stoßfestigkeit IKIK10
-
IP-Klasse (Ingress Protection)IP20
-
Schutzart IP im ungenutzten ZustandIP54
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild EKR060TM15
-

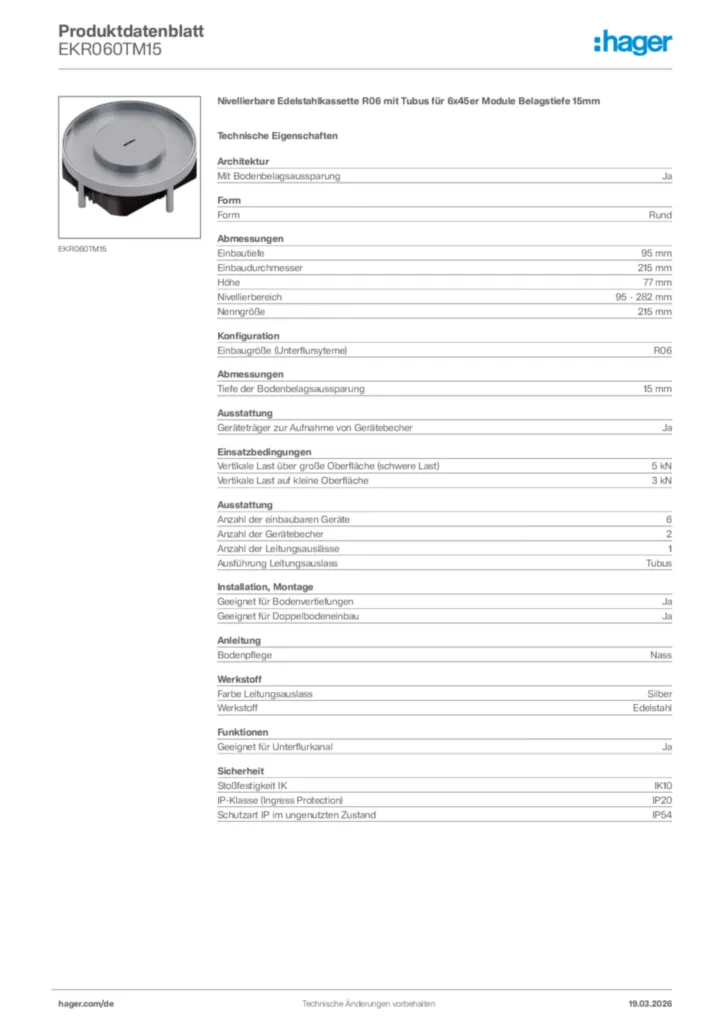

Produktdatenblatt
Hager Produktdatenblatt EKR060TM15
Nivellierbare Edelstahlkassette R06 mit Tubus für 6x45er Module Belagstiefe 15mm
PDF -
Montageanleitung
Montageanleitung für EKQx-EKRx-EKSQx-EKSRx-MKQx-MKRx - Nivellierbare Kassetten
Montageanleitung International 2022-08-29
PDF4,17 MB -
Technische Broschüre
News - Markteinführung April 2023
(23DE0010)
PDF17,68 MB -
Technischer Anhang (Einzelprodukt)
Bodeninstallationssysteme - Belastungen
Bodeninstallationssysteme - Belastungen (DE, 02-2024)
PDF391,15 kB
Bodeninstallationssysteme - Hinweis für den Bodenleger
Bodeninstallationssysteme - Hinweis für den Bodenleger (DE, 10-2022)
PDF2,54 MB
Bodeninstallationssysteme - Schutzarten
Bodeninstallationssysteme - Schutzarten (DE, 02-2024)
PDF882,67 kB
Bodeninstallationssysteme - Trittschallverhalten
Bodeninstallationssysteme - Trittschallverhalten (DE, 09-2024)
PDF596,49 kB
Floor installation systems - Impact noise properties
Floor installation systems - Impact noise properties (EN, 07-2023)
PDF578,05 kB
Floor installation systems - Information for the floor layer
Floor installation systems - Information for the floor layer (EN, 07-2023)
PDF2,59 MB
Floor installation systems - Mechanical stress
Floor installation systems - Mechanical stress (EN, 02-2024)
PDF389,75 kB
Floor installation systems - Protection class
Floor installation systems - Protection class (EN, 02-2024)
PDF868,08 kB -
Tool
Cable Management Revit Plugin
MSI50,17 MB -
DXF Dateien
DXF_Datei EKR060TM15
DXF Dateien International 2025-01-22
DXF13,88 kB -
STEP Dateien
Step Model EKR060TM15
STEP Dateien International 2025-01-22
STP340,10 kB -
Produkt Zeichnung
TECHNICALDRAWINGEKR060TM15
Produkt Zeichnung International 2022-12-05
PDF25,30 kB -
Handbuch
Bodeninstallationssysteme - Handbuch: Basiswissen
Bodeninstallationssysteme - Handbuch: Basiswissen (DE, 04-2024)
PDF99,71 MB
Bodeninstallationssysteme - Handbuch: Einbaueinheiten
Bodeninstallationssysteme - Handbuch: Einbaueinheiten (DE, 04-2024)
PDF21,13 MB
Floor installation systems - Handbook: Basic knowledge
Floor installation systems - Handbook: Basic knowledge (EN, 04-2024)
PDF99,70 MB
Floor installation systems - Handbook: Installation units
Floor installation systems - Handbook: Installation units (EN, 12-2024)
PDF21,12 MB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL
Online Konfigurator für Unterflurversorgungseinheiten und Decken-/Bodenanschlusssäulen
Planen Sie mit dem Online-Konfigurator von Hager Ihre Unterflurversorgungseinheit oder Decken- und Bodenanschlusssäule. Ganz einfach per Drag & Drop.
URL -
Konformitätserklärung
Konformitätserklärung International 2023-09-26
PDF222,92 kB
Konformitätserklärung en-GB, de-DE 2023-07-12
PDF594,89 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
GTVR400Geräteträger f 4 Rastec 45 Geräte o 3 Tragstegger aus PA zu VQ12VR12/VR10(Mitte)Preis15,60 €/ Stück * -
2
GTVR300Geräteträger f 3 Rastec 45 Geräte o 2 Tragstegger aus PA zu VQ06/VR06/VR10(r, l)Preis12,00 €/ Stück *
-
3
TUSS000Stirnlochschlüssel zum Ein- und Ausschrauben des TubusblinddeckelsPreis28,40 €/ Stück * -
4
TULAA105Tubus Leitungsauslass o Blinddeckel bodenüberragend f Versorgungseinheiten AluPreis176,90 €/ Stück * -
5
EKSQ405TMSchwerlastkassette/Tubusmontagesatz 20kN Q405 405x405mm Höhe innen/außen 28/44mmPreis1.668,90 €/ Stück *
Ausschreibungstext
Nivellierbare Edelstahlkassette R06 mit Tubus für 6x45er Module Belagstiefe 15mm
Nivellierbare Kassette mit Tubus, rund, bestehend aus Kassettenrahmen, Tubus-Kassettendeckel, Dichtung. Einsetzbar für alle Bodenaufbauarten in trockenen Räumen im Innenbereich mit trocken oder nass gepflegten Böden. Die Dichtung ist austauschbar um die Schutzart dauerhaft gewährleisten zu können. Der Tubus bietet einen 10 mm Schwallwasserschutz im genutzten Zustand, ist als Wendetubus ausgeführt und somit unverlierbar. Für den Einbau von stufenweise absenkbaren Gerätebechern, für bis zu 6 Geräte 45 x 45 mm. Geprüft nach DIN EN 50085-1 und DIN EN 50085-2-2.
Mit Bodenbelagsaussparung: Ja
Form: Rund
Einbautiefe: 95 mm
Einbaudurchmesser: 215 mm
Höhe: 77 mm
Nivellierbereich: 95 - 282 mm
Nenngröße: 215 mm
Tiefe der Bodenbelagsaussparung: 15 mm
Einbaugröße (Unterflursyteme): R06
Geräteträger zur Aufnahme von Gerätebecher: Ja
Vertikale Last über große Oberfläche (schwere Last): 5 kN
Vertikale Last auf kleine Oberfläche: 3 kN
Anzahl der einbaubaren Geräte: 6
Anzahl der Gerätebecher: 2
Anzahl der Leitungsauslässe: 1
Ausführung Leitungsauslass: Tubus
Geeignet für Bodenvertiefungen: Ja
Geeignet für Doppelbodeneinbau: Ja
Bodenpflege: Nass
Farbe Leitungsauslass: Silber
Werkstoff: Edelstahl
Geeignet für Unterflurkanal: Ja
Fabrikat : Hager oder gleichwertig
Artikel : EKR060TM15
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Nivellierbare Kassette mit Tubus, rund, bestehend aus Kassettenrahmen, Tubus-Kassettendeckel, Dichtung. Einsetzbar für alle Bodenaufbauarten in trockenen Räumen im Innenbereich mit trocken oder nass gepflegten Böden. Die Dichtung ist austauschbar um die Schutzart dauerhaft gewährleisten zu können. Der Tubus bietet einen 10 mm Schwallwasserschutz im genutzten Zustand, ist als Wendetubus ausgeführt und somit unverlierbar. Für den Einbau von stufenweise absenkbaren Gerätebechern, für bis zu 6 Geräte 45 x 45 mm. Geprüft nach DIN EN 50085-1 und DIN EN 50085-2-2.
Mit Bodenbelagsaussparung: Ja
Form: Rund
Einbautiefe: 95 mm
Einbaudurchmesser: 215 mm
Höhe: 77 mm
Nivellierbereich: 95 - 282 mm
Nenngröße: 215 mm
Tiefe der Bodenbelagsaussparung: 15 mm
Einbaugröße (Unterflursyteme): R06
Geräteträger zur Aufnahme von Gerätebecher: Ja
Vertikale Last über große Oberfläche (schwere Last): 5 kN
Vertikale Last auf kleine Oberfläche: 3 kN
Anzahl der einbaubaren Geräte: 6
Anzahl der Gerätebecher: 2
Anzahl der Leitungsauslässe: 1
Ausführung Leitungsauslass: Tubus
Geeignet für Bodenvertiefungen: Ja
Geeignet für Doppelbodeneinbau: Ja
Bodenpflege: Nass
Farbe Leitungsauslass: Silber
Werkstoff: Edelstahl
Geeignet für Unterflurkanal: Ja
Fabrikat : Hager oder gleichwertig
Artikel : EKR060TM15
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Technische Fragen?
Die technische Anwendungsberatung hilft Ihnen persönlich rund um Themen der Leitungsführung und Raumanschlusssysteme weiter.
