Nivel. Edelstahlkassette R06 mit Leitungsauslass für 6x45er Module Belag T=25mm EKR060LE25
EAN
4012740029148
Marke
Hager
VPE
1 Stück
Preisgruppe
T070
Preis
745,00 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Unverzichtbares Zubehör
Optionales Zubehör
-
Schalungselement 1 Produkte verfügbar -
Montagedeckel 2 Produkte verfügbar
Vervollständigen Sie Ihr System
Technische Merkmale
Architektur
-
Mit BodenbelagsaussparungJa
Form
-
FormRund
Abmessungen
-
Einbautiefe105 mm
-
Einbaudurchmesser215 mm
-
Höhe87 mm
-
Nivellierbereich105 - 292 mm
-
Nenngröße215 mm
-
Tiefe der Bodenbelagsaussparung25 mm
Konfiguration
-
Einbaugröße (Unterflursyteme)R06
Ausstattung
-
Geräteträger zur Aufnahme von GerätebecherJa
-
Anzahl der einbaubaren Geräte6
-
Anzahl der Gerätebecher2
-
Anzahl der Leitungsauslässe1
Einsatzbedingungen
-
Vertikale Last über große Oberfläche (schwere Last)5 kN
-
Vertikale Last auf kleine Oberfläche3 kN
Installation, Montage
-
Geeignet für BodenvertiefungenJa
-
Geeignet für DoppelbodeneinbauJa
Anleitung
-
BodenpflegeTrocken
Werkstoff
-
Farbe LeitungsauslassEdelstahl
-
WerkstoffEdelstahl
Funktionen
-
Geeignet für UnterflurkanalJa
Sicherheit
-
Stoßfestigkeit IKIK10
-
IP-Klasse (Ingress Protection)IP20
-
Schutzart IP im ungenutzten ZustandIP30
-
HalogenfreiJa
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-

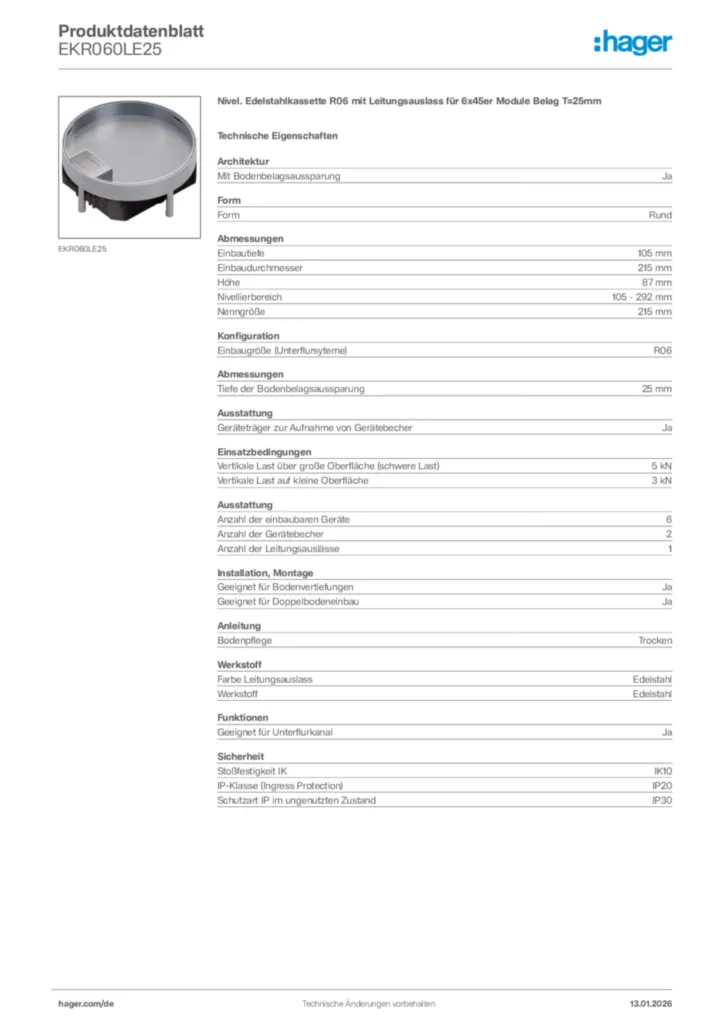

Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild EKR060LE25
-
Montageanleitung
Montageanleitung für EKQx-EKRx-EKSQx-EKSRx-MKQx-MKRx - Nivellierbare Kassetten
Montageanleitung International 2022-08-29
PDF4,17 MB -
Technische Broschüre
News - Markteinführung April 2023
(23DE0010)
PDF17,68 MB -
Bestellhilfe
Estrichüberdecktes Kanalsystem electraplan UK
Bestellhilfe (23DE0166)
PDF2,32 MB -
Technischer Anhang (Einzelprodukt)
Bodeninstallationssysteme, Belastungen
Technischer Anhang (Einzelprodukt) de-DE 2024-02-12
PDF391,15 kB
Bodeninstallationssysteme, Hinweis für den Bodenleger
Technischer Anhang (Einzelprodukt) de-DE 2022-09-22
PDF2,54 MB
Bodeninstallationssysteme, Schutzarten
Technischer Anhang (Einzelprodukt) de-DE 2024-02-08
PDF882,67 kB
Bodenistallationssysteme, Trittschalverhalten
Technischer Anhang (Einzelprodukt) de-DE 2024-09-09
PDF596,49 kB
Floor installation systems, Impact noise properties (EN)
Technischer Anhang (Einzelprodukt) en-GB 2024-10-07
PDF578,05 kB
Floor installation systems, Information for the floor layer
Technischer Anhang (Einzelprodukt) en-GB 2023-06-16
PDF2,59 MB
Floor installation systems, Mechanical stress
Technischer Anhang (Einzelprodukt) en-GB 2024-02-12
PDF389,75 kB
Floor installation systems, Protection class
Technischer Anhang (Einzelprodukt) en-GB 2024-02-08
PDF868,08 kB -
Tool
Cable Management Revit Plugin
MSI50,17 MB -
Produkt Zeichnung
TECHNICALDRAWINGEKR060LE25
Produkt Zeichnung International 2022-12-05
PDF27,06 kB -
STEP Dateien
Step Model EKR060LE25
STEP Dateien International 2025-01-22
STP494,85 kB -
DXF Dateien
DXF_Datei EKR060LE25
DXF Dateien International 2025-01-22
DXF30,93 kB -
Handbuch
Handbuch Bodeninstallationssysteme
Handbuch Bodeninstallationssysteme (DE, 2022-06)
PDF99,71 MB
Handbuch Bodeninstallationssysteme (EN, 2022-06)
PDF99,70 MB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL
Online Konfigurator für Unterflurversorgungseinheiten und Decken-/Bodenanschlusssäulen
Planen Sie mit dem Online-Konfigurator von Hager Ihre Unterflurversorgungseinheit oder Decken- und Bodenanschlusssäule. Ganz einfach per Drag & Drop.
URL -
Konformitätserklärung
Konformitätserklärung International 2023-09-26
PDF222,92 kB
Konformitätserklärung en-GB, de-DE 2023-07-12
PDF594,89 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
BDE04057011Blinddeckel ultra-flach E04 147x247mm für 5mm Bodenbelag aus Polyamid eisengrauPreis51,70 €/ Stück * -
2
BDE04059005Blinddeckel ultra-flach E04 147x247mm für 5mm Bodenbelag Polyamid tiefschwarzPreis51,70 €/ Stück * -
3
BDE04087011Blinddeckel ultra-flach E04 147x247mm für 8mm Bodenbelag aus Polyamid eisengrauPreis51,70 €/ Stück * -
4
BDE04089005Blinddeckel ultra-flach E04 147x247mm für 8mm Bodenbelag Polyamid tiefschwarzPreis51,70 €/ Stück * -
5
BDQ08057011Blinddeckel ultra-flach Q08 294x294mm für 5mm Bodenbelag aus Polyamid eisengrauPreis94,70 €/ Stück *
Ausschreibungstext
Nivel. Edelstahlkassette R06 mit Leitungsauslass für 6x45er Module Belag T=25mm
Nivellierbare Kassette mit Leitungsauslass, rund, bestehend aus Kassettenrahmen, Leitungsauslass-Kassettendeckel, Dichtung, Leitungsrückhalteklammer. Einsetzbar für alle Bodenaufbauarten in trockenen Räumen im Innenbereich mit trocken gepflegten Böden. Die Dichtung ist austauschbar um die Schutzart dauerhaft gewährleisten zu können. Für den Einbau von stufenweise absenkbaren Gerätebechern, für bis zu 6 Geräte 45 x 45 mm. Geprüft nach DIN EN 50085-1 und DIN EN 50085-2-2.
Mit Bodenbelagsaussparung: Ja
Form: Rund
Einbautiefe: 105 mm
Einbaudurchmesser: 215 mm
Höhe: 87 mm
Nivellierbereich: 105 - 292 mm
Nenngröße: 215 mm
Tiefe der Bodenbelagsaussparung: 25 mm
Einbaugröße (Unterflursyteme): R06
Geräteträger zur Aufnahme von Gerätebecher: Ja
Vertikale Last über große Oberfläche (schwere Last): 5 kN
Vertikale Last auf kleine Oberfläche: 3 kN
Anzahl der einbaubaren Geräte: 6
Anzahl der Gerätebecher: 2
Anzahl der Leitungsauslässe: 1
Geeignet für Bodenvertiefungen: Ja
Geeignet für Doppelbodeneinbau: Ja
Bodenpflege: Trocken
Farbe Leitungsauslass: Edelstahl
Werkstoff: Edelstahl
Halogenfrei: Ja
Geeignet für Unterflurkanal: Ja
Fabrikat : Hager oder gleichwertig
Artikel : EKR060LE25
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Nivellierbare Kassette mit Leitungsauslass, rund, bestehend aus Kassettenrahmen, Leitungsauslass-Kassettendeckel, Dichtung, Leitungsrückhalteklammer. Einsetzbar für alle Bodenaufbauarten in trockenen Räumen im Innenbereich mit trocken gepflegten Böden. Die Dichtung ist austauschbar um die Schutzart dauerhaft gewährleisten zu können. Für den Einbau von stufenweise absenkbaren Gerätebechern, für bis zu 6 Geräte 45 x 45 mm. Geprüft nach DIN EN 50085-1 und DIN EN 50085-2-2.
Mit Bodenbelagsaussparung: Ja
Form: Rund
Einbautiefe: 105 mm
Einbaudurchmesser: 215 mm
Höhe: 87 mm
Nivellierbereich: 105 - 292 mm
Nenngröße: 215 mm
Tiefe der Bodenbelagsaussparung: 25 mm
Einbaugröße (Unterflursyteme): R06
Geräteträger zur Aufnahme von Gerätebecher: Ja
Vertikale Last über große Oberfläche (schwere Last): 5 kN
Vertikale Last auf kleine Oberfläche: 3 kN
Anzahl der einbaubaren Geräte: 6
Anzahl der Gerätebecher: 2
Anzahl der Leitungsauslässe: 1
Geeignet für Bodenvertiefungen: Ja
Geeignet für Doppelbodeneinbau: Ja
Bodenpflege: Trocken
Farbe Leitungsauslass: Edelstahl
Werkstoff: Edelstahl
Halogenfrei: Ja
Geeignet für Unterflurkanal: Ja
Fabrikat : Hager oder gleichwertig
Artikel : EKR060LE25
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Technische Fragen?
Die technische Anwendungsberatung hilft Ihnen persönlich rund um Themen der Leitungsführung und Raumanschlusssysteme weiter.
