Deutschland
EAN
4012740029360
Marke
Hager
VPE
1 Stück
Preisgruppe
T070
Nivellierbare Schwerlastkassette R06 mit Tubus f. 6x45er Module Belagstiefe 25mm EKSR060TM25
Preis
1.188,20 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Unverzichtbares Zubehör
Mehr sehen (7)
Zubehör verpflichtend
-
GTVR300Geräteträger f 3 Rastec 45 Geräte o 2 Tragstegger aus PA zu VQ06/VR06/VR10(r, l)
12,00 € / Stück* -
GBVC300Aufnahmeblech für CEE Flanschsteckdosen ersetzt GBVR300 GTVR300 oder GTVD200
141,20 € / Stück* -
GTVD200Geräteträger für 2 Montageplatten Datentechnik zu VQ06/VR06/VR10(rechts u links)
14,20 € / Stück* -
UDM3215SLR06Schwerlast-Montagedeckel für Universal-Bodendose Größe 3 gestanzt R06 rund 215mm
320,60 € / Stück* -
EKSNS110Nivellierset mit Länge mit 110mm für nivellierbaren Schwerlastkassette
49,10 € / Set* -
EKSNS065Nivellierset mit Länge mit 65mm für nivellierbaren Schwerlastkassette
36,90 € / Set* -
GTVR302Geräteträger für 3 45x45 Geräte o. 2 x Tragsteg Q06/R06/R10(links/rechts)/E09
7,80 € / Stück*
Technische Merkmale
Architektur
-
Mit BodenbelagsaussparungJa
Form
-
FormRund
Abmessungen
-
Einbautiefe120 mm
-
Einbaudurchmesser215 mm
-
Höhe97 mm
-
Nivellierbereich120 - 216 mm
-
Nenngröße215 mm
-
Tiefe der Bodenbelagsaussparung25 mm
Konfiguration
-
Einbaugröße (Unterflursyteme)R06
Ausstattung
-
Geräteträger zur Aufnahme von GerätebecherJa
-
Anzahl der einbaubaren Geräte6
-
Anzahl der Gerätebecher2
-
Anzahl der Leitungsauslässe1
-
Ausführung LeitungsauslassTubus
Einsatzbedingungen
-
Vertikale Last über große Oberfläche (schwere Last)20 kN
-
Vertikale Last auf kleine Oberfläche3 kN
Installation, Montage
-
Geeignet für BodenvertiefungenJa
-
Geeignet für DoppelbodeneinbauJa
Anleitung
-
BodenpflegeNass
Werkstoff
-
Farbe LeitungsauslassSilber
-
WerkstoffEdelstahl
Funktionen
-
Geeignet für UnterflurkanalJa
Sicherheit
-
Stoßfestigkeit IKIK10
-
IP-Klasse (Ingress Protection)IP20
-
Schutzart IP im ungenutzten ZustandIP54
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild EKSR060TM25
-

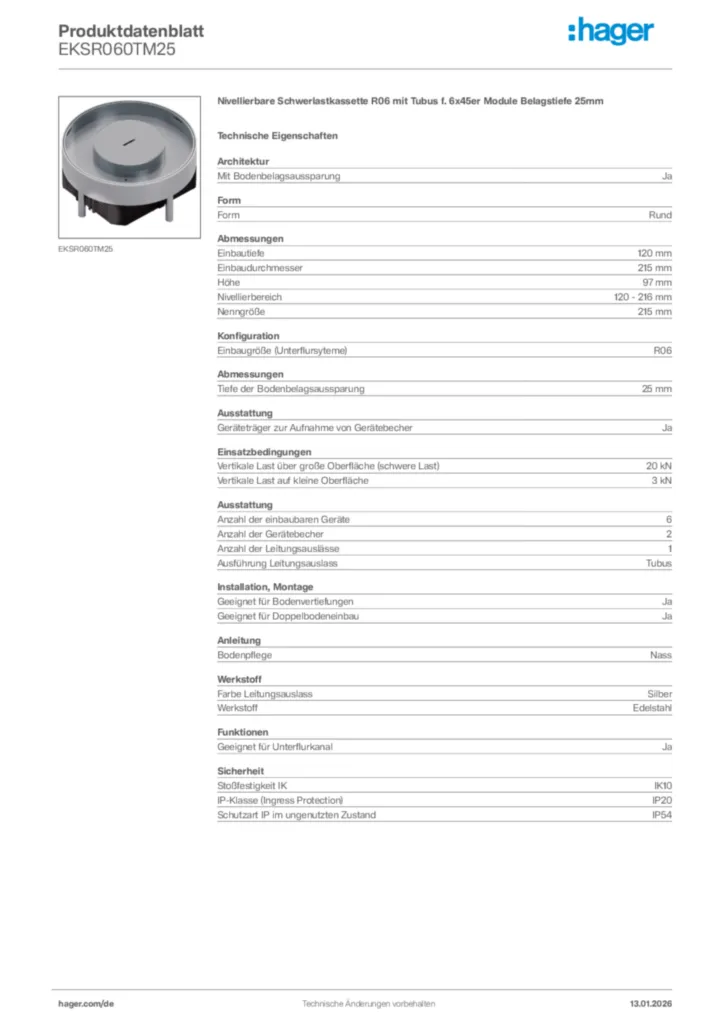

Produktdatenblatt
Hager Produktdatenblatt EKSR060TM25
Nivellierbare Schwerlastkassette R06 mit Tubus f. 6x45er Module Belagstiefe 25mm
PDF -
Montageanleitung
Montageanleitung für EKQx-EKRx-EKSQx-EKSRx-MKQx-MKRx - Nivellierbare Kassetten
Montageanleitung International 2022-08-29
PDF4,17 MB -
Technische Broschüre
News - Markteinführung April 2023
(23DE0010)
PDF17,68 MB -
Technischer Anhang (Einzelprodukt)
Bodeninstallationssysteme - Belastungen
Bodeninstallationssysteme - Belastungen (DE, 02-2024)
PDF391,15 kB
Bodeninstallationssysteme - Hinweis für den Bodenleger
Bodeninstallationssysteme - Hinweis für den Bodenleger (DE, 10-2022)
PDF2,54 MB
Bodeninstallationssysteme - Schutzarten
Bodeninstallationssysteme - Schutzarten (DE, 02-2024)
PDF882,67 kB
Bodeninstallationssysteme - Trittschallverhalten
Bodeninstallationssysteme - Trittschallverhalten (DE, 09-2024)
PDF596,49 kB
Floor installation systems - Impact noise properties
Floor installation systems - Impact noise properties (EN, 07-2023)
PDF578,05 kB
Floor installation systems - Information for the floor layer
Floor installation systems - Information for the floor layer (EN, 07-2023)
PDF2,59 MB
Floor installation systems - Mechanical stress
Floor installation systems - Mechanical stress (EN, 02-2024)
PDF389,75 kB
Floor installation systems - Protection class
Floor installation systems - Protection class (EN, 02-2024)
PDF868,08 kB -
Tool
Cable Management Revit Plugin
MSI50,17 MB -
DXF Dateien
DXF_Datei EKSR060TM25
DXF Dateien International 2025-01-23
DXF13,72 kB -
STEP Dateien
Step Model EKSR060TM25
STEP Dateien International 2025-01-22
STP382,14 kB -
Produkt Zeichnung
TECHNICALDRAWINGEKSR060TM25
Produkt Zeichnung International 2022-12-05
PDF25,28 kB -
Handbuch
Bodeninstallationssysteme - Handbuch: Basiswissen
Bodeninstallationssysteme - Handbuch: Basiswissen (DE, 04-2024)
PDF99,71 MB
Bodeninstallationssysteme - Handbuch: Einbaueinheiten
Bodeninstallationssysteme - Handbuch: Einbaueinheiten (DE, 04-2024)
PDF21,13 MB
Floor installation systems - Handbook: Basic knowledge
Floor installation systems - Handbook: Basic knowledge (EN, 04-2024)
PDF99,70 MB
Floor installation systems - Handbook: Installation units
Floor installation systems - Handbook: Installation units (EN, 12-2024)
PDF21,12 MB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL
Online Konfigurator für Unterflurversorgungseinheiten und Decken-/Bodenanschlusssäulen
Planen Sie mit dem Online-Konfigurator von Hager Ihre Unterflurversorgungseinheit oder Decken- und Bodenanschlusssäule. Ganz einfach per Drag & Drop.
URL -
Leistungserklärung
Leistungserklärung en-GB 2025-07-08
PDF194,68 kB -
Konformitätserklärung
Konformitätserklärung International 2023-09-26
PDF222,92 kB
Konformitätserklärung en-GB, de-DE 2023-07-12
PDF594,89 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
BSR02MTSMetall Tubus Deckel für Installationsdose R02 SilberPreis282,40 €/ Stück * -
2
BSR02MKSMetall Klappdeckel für Installationsdose R02 SilberPreis250,90 €/ Stück * -
3
BSR02MTKMetall Tubus Deckel für Installationsdose R02 Alt KupferPreis307,50 €/ Stück * -
4
BSR02MTMMetall Tubus Deckel für Installationsdose R02 Alt MessingPreis307,50 €/ Stück * -
5
BSR02D02Installationsdose R02, 2x SCHUKO, Keystone Typ 01 2-f, Metall Tubus silberPreis384,90 €/ Stück *
Ausschreibungstext
Nivellierbare Schwerlastkassette R06 mit Tubus f. 6x45er Module Belagstiefe 25mm
Nivellierbare Kassette mit Tubus bis 20 kN, rund, bestehend aus Kassettenrahmen, Tubus-Kassettendeckel, Dichtung. Einsetzbar für alle Bodenaufbauarten in trockenen Räumen im Innenbereich mit trocken oder nass gepflegten Böden. Die Dichtung ist austauschbar um die Schutzart dauerhaft gewährleisten zu können. Der Tubus bietet einen 10 mm Schwallwasserschutz im genutzten Zustand, ist als Wendetubus ausgeführt und somit unverlierbar. Für den Einbau von stufenweise absenkbaren Gerätebechern, für bis zu 6 Geräte 45 x 45 mm. Geprüft nach DIN EN 50085-1 und DIN EN 50085-2-2.
Mit Bodenbelagsaussparung: Ja
Form: Rund
Einbautiefe: 120 mm
Einbaudurchmesser: 215 mm
Höhe: 97 mm
Nivellierbereich: 120 - 216 mm
Nenngröße: 215 mm
Tiefe der Bodenbelagsaussparung: 25 mm
Einbaugröße (Unterflursyteme): R06
Geräteträger zur Aufnahme von Gerätebecher: Ja
Vertikale Last über große Oberfläche (schwere Last): 20 kN
Vertikale Last auf kleine Oberfläche: 3 kN
Anzahl der einbaubaren Geräte: 6
Anzahl der Gerätebecher: 2
Anzahl der Leitungsauslässe: 1
Ausführung Leitungsauslass: Tubus
Geeignet für Bodenvertiefungen: Ja
Geeignet für Doppelbodeneinbau: Ja
Bodenpflege: Nass
Farbe Leitungsauslass: Silber
Werkstoff: Edelstahl
Geeignet für Unterflurkanal: Ja
Fabrikat : Hager oder gleichwertig
Artikel : EKSR060TM25
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Nivellierbare Kassette mit Tubus bis 20 kN, rund, bestehend aus Kassettenrahmen, Tubus-Kassettendeckel, Dichtung. Einsetzbar für alle Bodenaufbauarten in trockenen Räumen im Innenbereich mit trocken oder nass gepflegten Böden. Die Dichtung ist austauschbar um die Schutzart dauerhaft gewährleisten zu können. Der Tubus bietet einen 10 mm Schwallwasserschutz im genutzten Zustand, ist als Wendetubus ausgeführt und somit unverlierbar. Für den Einbau von stufenweise absenkbaren Gerätebechern, für bis zu 6 Geräte 45 x 45 mm. Geprüft nach DIN EN 50085-1 und DIN EN 50085-2-2.
Mit Bodenbelagsaussparung: Ja
Form: Rund
Einbautiefe: 120 mm
Einbaudurchmesser: 215 mm
Höhe: 97 mm
Nivellierbereich: 120 - 216 mm
Nenngröße: 215 mm
Tiefe der Bodenbelagsaussparung: 25 mm
Einbaugröße (Unterflursyteme): R06
Geräteträger zur Aufnahme von Gerätebecher: Ja
Vertikale Last über große Oberfläche (schwere Last): 20 kN
Vertikale Last auf kleine Oberfläche: 3 kN
Anzahl der einbaubaren Geräte: 6
Anzahl der Gerätebecher: 2
Anzahl der Leitungsauslässe: 1
Ausführung Leitungsauslass: Tubus
Geeignet für Bodenvertiefungen: Ja
Geeignet für Doppelbodeneinbau: Ja
Bodenpflege: Nass
Farbe Leitungsauslass: Silber
Werkstoff: Edelstahl
Geeignet für Unterflurkanal: Ja
Fabrikat : Hager oder gleichwertig
Artikel : EKSR060TM25
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Technische Fragen?
Die technische Anwendungsberatung hilft Ihnen persönlich rund um Themen der Leitungsführung und Raumanschlusssysteme weiter.
