Schrank, univers, IP54/II, 1950x1300x205mm FP25SW2
EAN
3250612672448
Marke
Hager
VPE
1 Stück
Preisgruppe
H102
Preis
3.443,40 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Komponenten für Verdrahtung, Kabeleinführung und Kabelbefestigung 7 Produkte verfügbar -
Anschlussschrank-Verbindungsset 8 Produkte verfügbar -
Zubehör/Ersatzteile für Niederspannungs-Schalttechnik 1 Produkte verfügbar -
Einführungsflansch für Gehäuse 4 Produkte verfügbar -
Schließsystem 20 Produkte verfügbar -
Tür/Bedienfeld 4 Produkte verfügbar
Optionales Zubehör
-
FZ365N
Tunnelschieber, univers, horizontal, Schrank IP44/54 zu Kabelanschlusskasten
15,50 € / Stück* -
FZ363NKragenflansch, univers, für Kabelanschlusskasten
37,50 € / Stück* -
FZ360Kabelabfangschelle, univers, für Kabelanschlusskasten, bis 50mm Kabeldurchmesser
44,00 € / Stück* -
UT82CNAbfangschiene, univers, 2feldig
62,30 € / Stück* -
UT83CNAbfangschiene, univers, 3feldig
89,50 € / Stück* -
UT84CNAbfangschiene, univers, 4feldig
115,90 € / Stück* -
UT85CNAbfangschiene, univers, 5feldig
135,80 € / Stück*
-
ZM15U
Anschlusssatz, uni.Z, 5-p., Klemmb. 35-95qmm, Kab. 50qmm, f. U84LU, Einsp. unten
458,90 € / Stück* -
ZM25UAnschlusssatz, uni.Z, 5-p., Klemmb. 35-95qmm, Kab. 70qmm, f. U84LU, Einsp. unten
511,50 € / Stück* -
H245ESAnschlusssatz, univ.Z, 5-polig, für SaS 12x5mm, Einspeisung senkrecht von unten
316,20 € / Stück* -
H245EWAnschlusssatz, univ.Z, 5-polig, für SaS 12x5mm, Einspeisung waagerecht von unten
323,70 € / Stück* -
H255ESAnschlusssatz, univ.Z, 5-polig, für SaS 12x10mm, Einspeisung senkrecht von unten
769,80 € / Stück* -
H255EWAnschlusssatz, univ.Z, 5-polig, für SaS 12x10mm, Einspeisung waagrecht von unten
784,30 € / Stück* -
ZM15WAnschlusssatz, uni.Z, 5-p., Klemmb. 35-95qmm, SaS 12x5, f. U84LS, Einsp. seitl.
290,40 € / Stück* -
ZM25WAnschlusssatz, uni.Z, 5-p., Klemmb. 35-95qmm, SaS 12x5/10mm, f.U84LS, Einsp.seitl.
364,00 € / Stück*
-
FZ428
Leitungseinführung, univers, IP44/54, auf Rückseite, T 160 / 205mm
30,70 € / Stück* -
FZ380Adapterflansch, univers Z, für SaS-Durchführung zw. Schränken 205 mm & 218mm
73,80 € / Stück* -
FZ361Flanschplatte, univers, für Kabelanschlusskasten, mit Vorprägungen M20 bis M40
34,10 € / Stück* -
FZ362Flanschplatte, univers, für Kabelanschlusskasten, mit Vorprägungen M25 bis M80
41,80 € / Stück*
-
FZ504NSchließung, univers, Schließ-Nr.1333, mit 2 Schlüsseln, für Schrank IP54
61,10 € / Stück* -
FZ458NSchließung, univers, Schließ-Nr. 1333, mit 2 Schlüsseln, für Schrank IP44/54
24,50 € / Stück* -
FZ518NSchließung, univers, Schwenkhebel mit Schließ-Nr. E455 mit 2 Schlüsseln, IP44/54
87,90 € / Stück* -
FZ534NSchwenkhebel, univers, für Profilhalbzylinder 40mm, für Schrank IP44/54
93,70 € / Stück* -
FZ533NSchließung, univers, Klinkengriff, Schließ-Nr.1333, mit 2 Schlüsseln, IP44/IP54
152,20 € / Stück* -
FZ532NSchließung, univers, Klinkengriff, für Schrank IP44/IP54
103,20 € / Stück* -
FZ531NSchließung, univers, Knebelgriff, Schließ-Nr. 1333, mit 2 Schlüsseln, IP44/IP54
122,20 € / Stück* -
FZ530NSchließung, univers, Knebelgriff, für Schrank IP44/IP54
70,60 € / Stück* -
FZ832NSchubstangen, asymmetrisch, univers, für IP54 Schließung, für Schrankhöhe 1850mm
94,40 € / Stück* -
FZ529NSchließung univers, Ersatzteil Vierkant8mm+Schlüssel für IP54 Standardschliessung
10,60 € / Stück* -
FZ453N
Schließung, univers, Schließ-Nr.455, mit 2 Schlüsseln, für Schrank IP44/54
24,80 € / Stück* -
FZ503NSchließung, univers, Vierkantverschluss, 7mm, mit 1 Schlüssel, für Schrank IP54
10,60 € / Stück* -
FZ502NSchließung, univers, Dreikantverschluss 7mm, mit 1 Schlüssel, für Schrank IP54
10,60 € / Stück* -
FZ501NSchließung, univers, Doppelbart 3mm, mit 1 Schlüssel, für Schrank IP54
10,60 € / Stück* -
FZ455NSchließung, univers, Schließ-Nr.E012, mit 2 Schlüsseln, für Schrank IP44/54
42,20 € / Stück* -
FZ597NSchließung, univers, mit 2 Schlüsseln, für Schrank IP44/54, Schließ-Nr. 1242E
24,70 € / Stück* -
FZ449NSchließung, univers, Doppelbart, 3mm, mit 1 Schlüssel, für Schrank IP44/54
23,00 € / Stück* -
FZ450NSchließung, univers, Dreikantverschluß, 7mm, mit 1 Schlüssel, für Schrank IP44/54
23,00 € / Stück* -
FZ451NSchließung, univers, Vierkantverschluß, 7mm, mit 1 Schlüssel, für Schrank IP44/54
23,00 € / Stück* -
FZ452NSchließung, univers, Schließ-Nr.405, mit 2 Schlüsseln, für Schrank IP44/54
24,80 € / Stück*
-
FZ199W
Tür, univers, rechts, voll, RAL 9010, für Schrank IP54, 1550x300mm
230,20 € / Stück* -
FZ200WTür, univers, rechts, voll, RAL 9010, für Schrank IP54, 1550x550mm
248,60 € / Stück* -
FZ203WTür, univers, rechts, voll, RAL 9010, für Schrank IP54, 1700x300mm
241,20 € / Stück* -
FZ204WTür, univers, rechts, voll, RAL 9010, für Schrank IP54, 1700x550mm
255,50 € / Stück*
-
FZ373Montageplatte, univers, für Kabelanschlusskasten
55,10 € / Stück* -
MES-TMP6070Teil-Montageplatte 600x700 (BxH)
162,60 € / Stück* -
MES-TMP11070Teil-Montageplatte 1100x700 (BxH)
284,80 € / Stück*
-
MES-QP130Querprofil 2-teilig für Breite 1300mm
133,00 € / Set*
-
FL252ZSchaltschrankheizgerät, quadro systems, 15W 230 Vac/Vcc
110,60 € / Stück* -
FL253ZSchaltschrankheizgerät, quadro systems, 30W 230 Vac/Vcc
141,80 € / Stück*
-
FZ792NLack-Sprühdose, 150ml RAL 9010
42,80 € / Stück* -
FZ791NLackstift, 9ml, Farbe RAL 9010
16,80 € / Stück* -
MES-LSTI7035Lackstift aufbereitet 12ml RAL7035
89,00 € / Stück* -
FZ414XE9010Lackstift aufbereitet RAL9010
45,90 € / Stück*
-
U84LSKabelanschlusskasten, univers, 324x307x149mm, IP54, SKII, seitlich leer
191,50 € / Stück* -
U84LUKabelanschlusskasten, univers, 324x307x149mm, IP54, SKII, unten leer
165,50 € / Stück* -
U84S4Kabelanschlusskasten, univ., 324x307x149mm, IP54, SKII, SaS-Träger-40mm, seitl.
257,70 € / Stück* -
U84S4NKabelanschlusskasten, univ., 324x307x149mm, IP54, SKII, SaS-Träger-40mm, seitl.
267,70 € / Stück* -
U84LEKabelanschlusskasten, univers, 324x307x149mm, IP54, SKII, leer für Erweiterung
189,10 € / Stück* -
U84S6Kabelanschlusskasten, univ., 324x307x149mm, IP54, SKII, SaS-Träger-60mm, seitl.
330,80 € / Stück*
-
UT90GTragschienenbefestigung universN einfach
6,00 € / Stück* -
UZ25AAbsenkwinkel, universN, 25mm, 2 Stück
13,09 € / Stück* -
UZ25AKAbsenkwinkel, universN, 25mm, für Koppelplatte, 2 Stück
13,20 € / Stück* -
UZ50AAbsenkwinkel, universN, 50mm, 2 Stück, für Abfangschiene und Quertraverse
13,31 € / Stück* -
UZ50AKAbsenkwinkel, universN, 50mm, für Kombination mit Koppelplatte, Set = 2 Stück
13,50 € / Stück* -
UZ00K2Etagenadapter, univers Z, unbestückt, für bis zu 2x18 Klemmstellen, QC-Klemmen
7,51 € / Stück* -
UT12HSVVerbinder-Set, U-Plättchen, univers, Montagehilfe für TG, 10Stück
16,90 € / Stück*
-
UN06ATragschienen, universN, 900mm, für Schränke ab 160mm Tiefe, Set = 2 Stück
61,20 € / Stück* -
UN02ATragschienen, universN, 300mm, für Schränke ab 160mm Tiefe, Set = 2 Stück
41,10 € / Stück* -
UZ01B4Hutschiene, universN, 1feldig, zur Befestigung auf Tragschiene
5,10 € / Stück* -
U82AHutschiene, univers, 7, 5mm, tiefenverstellbar bis 32, 5mm, 11 PLE breit (200mm)
23,70 € / Stück* -
U842BHutschiene, universZ, 35x248x7, 5mm, Stahl verzinkt
5,40 € / Stück*
-
S94GSchienenisolierprofil, univers Z, für CU 12 x 5 mm, 1000 mm
10,00 € / Stück*
-
KR95PReihenanschlussklemme 25-95mm², grau
80,60 € / Stück* -
KR15PReihenanschlussklemme 35-150mm², grau
97,80 € / Stück*
-
FZ707Plantasche, Stahlblech, mit Befestigungsschrauben für Türmontage
35,40 € / Stück* -
FZ794Plantasche, Klarsicht, DIN A4, selbstklebend
4,50 € / Stück*
-
FZ615NSockel, univers, 100x1300x205mm
291,60 € / Stück* -
FZ625NSockel, univers, 200x1300x205mm
423,40 € / Stück*
-
VZ404Reinigungsmittel, volta, für Kunststoffoberflächen
35,90 € / Stück*
-
FZ371Kabeleinführungstülle, univers, M60 für Leitungseinführungsflansche
13,40 € / Stück* -
FZ372Kabeleinführungstülle, univers, M80 für Leitungseinführungsflansche
18,10 € / Stück* -
FZ366Kabeleinführungstülle, univers, M20 für Leitungseinführungsflansche
5,60 € / Stück* -
FZ370Kabeleinführungstülle, univers, M50 für Leitungseinführungsflansche
9,50 € / Stück* -
FZ367Kabeleinführungstülle, univers, M25 für Leitungseinführungsflansche
6,10 € / Stück* -
FZ368Kabeleinführungstülle, univers, M32 für Leitungseinführungsflansche
6,90 € / Stück* -
FZ369Kabeleinführungstülle, univers, M40 für Leitungseinführungsflansche
8,70 € / Stück*
Technische Merkmale
Abmessungen
-
Höhe1950 mm
-
Breite1300 mm
-
Tiefe205 mm
-
Materialdicke Seitenwand1 mm
Sicherheit
-
IP-Klasse (Ingress Protection)IP54
-
SchutzklasseSchutzklasse II
-
Schließungstyp3-Punkt Schloss, Schloss mit Schlüssel
-
Stoßfestigkeit IKIK09
Ausstattung
-
Anzahl Felder5
-
Anzahl der Öffnungen für Flanschplatten10
-
Anzahl Reihen12
Installation, Montage
-
Montage aufBodenbefestigung
-
Geeignet für AussenbereichNein
Werkstoff
-
FarbeReinweiß
-
RAL Nummer9010
-
OberflächePulverbeschichtet
-
WerkstoffStahl
Abdeckung, Tür
-
Anzahl Schranktüren2
-
Anzahl der Schlösser0
-
Mit transparentem Deckel/TürNein
Elektrischer Strom
-
Nennstrom400 A
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild FP25SW2
-

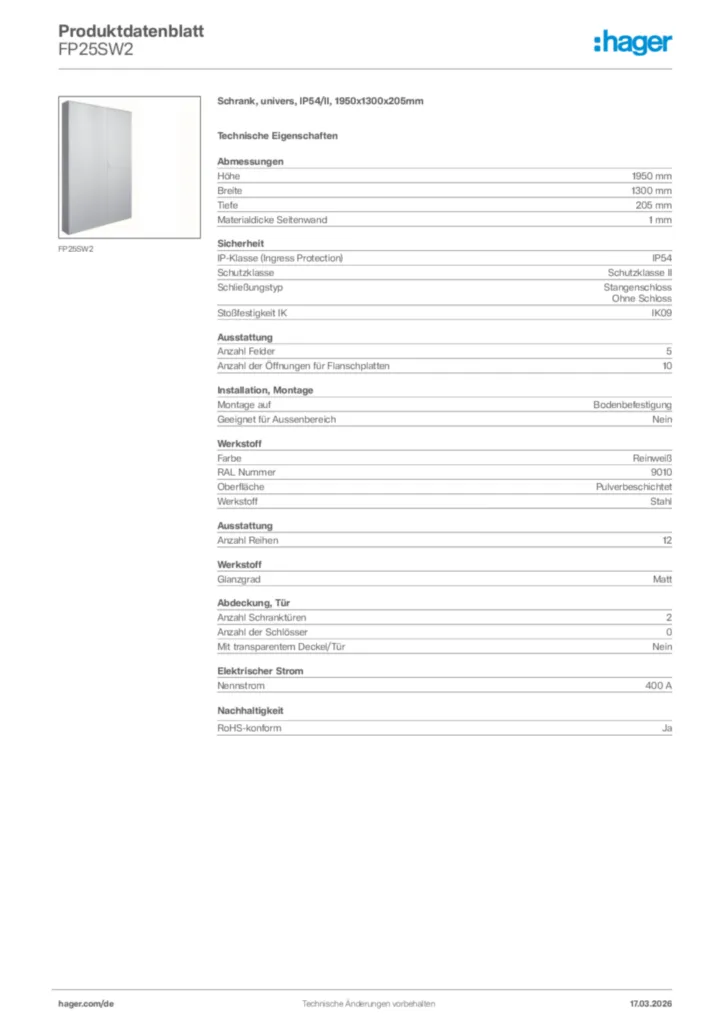

Produktdatenblatt
Hager Produktdatenblatt FP25SW2
Schrank, univers, IP54/II, 1950x1300x205mm
PDF -
Montageanleitung
Montageanleitung für FP21SN, FP22SN, FP23SN, FP24SN, FP25SN - Schrank, univers, IP44/II-IP54/II (Stand: 01.2013)
Montageanleitung International 2013-01-24
PDF1,67 MB -
Tipps
Hager Tipp 34
Niederspannungs-Schaltgerätekombinationen (20DE0088)
PDF3,01 MB -
BIM Revit Objekte
Serie: Univers. Gehäuse - IP54 - Klasse II - Tiefe 205 mm - Deutsch - Hosted-Familie - REVIT-Familie 2020 - V2022
BIM Revit Objekte de-DE 2020-01-01
RFA1,38 MB
Serie: Univers. Gehäuse - IP54 - Klasse II - Tiefe 205 mm - Deutsch - Non hosted-Familie - REVIT-Familie 2020 - V2022
BIM Revit Objekte de-DE 2020-01-01
RFA1,38 MB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL
Planungssoftware Hagercad - Schnell, sicher, effektiv
Planen Sie Niederspannungshauptverteilungen und Zählerschränke einfacher, effektiver und normgerecht mit Hagercad.
URL -
Konformitätserklärung
Konformitätserklärung en-GB 2025-03-14
PDF684,89 kB
Konformitätserklärung en-GB 2025-03-14
PDF717,48 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
FR26H1Schrank, univers, IP55/II, 1850x1550x400mm + 100mm SockelPreis4.838,80 €/ Stück * -
2
FR25H1Schrank, univers, IP55/II, 1850x1300x400mm + 100mm SockelPreis4.205,60 €/ Stück * -
3
FR24H1Schrank, univers, IP55/II, 1850x1050x400mm + 100mm SockelPreis3.594,30 €/ Stück * -
4
FR23H1Schrank, univers, IP55/II, 1850x800x400mm + 100mm SockelPreis3.078,50 €/ Stück * -
5
FR22H1Schrank, univers, IP55/II, 1850x550x400mm + 100mm SockelPreis2.626,80 €/ Stück *
Ausschreibungstext
Schrank, univers, IP54/II, 1950x1300x205mm
Einzelstandverteiler für die Innenraummontage mit VDE-Gutachten (Fertigungsüberwachung) nach DIN EN 61439-1/-2/-3. Zum Aufbau einer Niederspannungsverteilung bis 400 A, 3AC 230/400 V 50 Hz. Schutzart IP54, Schutzklasse II, Luft- und Kriechstrecken nach DIN VDE 0110-1/-2. Bestehend aus Schrank mit Tür aus pulverbeschichtetem, eingebranntem, stabil profiliertem 1 mm dickem Stahlblech, Innenauskleidung aus Kunststoff. Durchsteckflansche oben eingebaut und unten offen, rückseitige Vorprägung im Kunststoffteil und Sammelschienendurchführungen als beidseitige seitliche Vorprägung im unteren Bereich. Waagerechte Abfangschiene zur Stabilisierung im Schrank enthalten. Tür frontbündig mit innenliegenden, justierbaren Scharnieren, wahlweise rechts oder links anschlagbar mit 110 Grad Öffnungswinkel. Tür mit Stangenverschluß mit Dreipunktschließung. Türverschluß durch andere Schließungen austauschbar. Schrank nebeneinander anflanschbar. Sockelleiste (Höhe 100 mm) serienmäßig montiert mit abnehmbarer Frontblende.
Hinweis: Wand- und Bodenbefestigung notwendig!
Höhe: 1950 mm
Breite: 1300 mm
Tiefe: 205 mm
IP-Klasse (Ingress Protection): IP54
Schutzklasse: Schutzklasse II
Schließungstyp: 3-Punkt Schloss
Schloss mit Schlüssel
Anzahl Felder: 5
Montage auf: Bodenbefestigung
Farbe: Reinweiß
RAL Nummer: 9010
Anzahl Schranktüren: 2
Anzahl der Schlösser: 0
Fabrikat : Hager oder gleichwertig
Artikel : FP25SW2
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Einzelstandverteiler für die Innenraummontage mit VDE-Gutachten (Fertigungsüberwachung) nach DIN EN 61439-1/-2/-3. Zum Aufbau einer Niederspannungsverteilung bis 400 A, 3AC 230/400 V 50 Hz. Schutzart IP54, Schutzklasse II, Luft- und Kriechstrecken nach DIN VDE 0110-1/-2. Bestehend aus Schrank mit Tür aus pulverbeschichtetem, eingebranntem, stabil profiliertem 1 mm dickem Stahlblech, Innenauskleidung aus Kunststoff. Durchsteckflansche oben eingebaut und unten offen, rückseitige Vorprägung im Kunststoffteil und Sammelschienendurchführungen als beidseitige seitliche Vorprägung im unteren Bereich. Waagerechte Abfangschiene zur Stabilisierung im Schrank enthalten. Tür frontbündig mit innenliegenden, justierbaren Scharnieren, wahlweise rechts oder links anschlagbar mit 110 Grad Öffnungswinkel. Tür mit Stangenverschluß mit Dreipunktschließung. Türverschluß durch andere Schließungen austauschbar. Schrank nebeneinander anflanschbar. Sockelleiste (Höhe 100 mm) serienmäßig montiert mit abnehmbarer Frontblende.
Hinweis: Wand- und Bodenbefestigung notwendig!
Höhe: 1950 mm
Breite: 1300 mm
Tiefe: 205 mm
IP-Klasse (Ingress Protection): IP54
Schutzklasse: Schutzklasse II
Schließungstyp: 3-Punkt Schloss
Schloss mit Schlüssel
Anzahl Felder: 5
Montage auf: Bodenbefestigung
Farbe: Reinweiß
RAL Nummer: 9010
Anzahl Schranktüren: 2
Anzahl der Schlösser: 0
Fabrikat : Hager oder gleichwertig
Artikel : FP25SW2
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Technische Fragen?
Die technische Anwendungsberatung hilft Ihnen persönlich rund um Themen der Installationsverteilungen und Schalt-/Schutzgeräte weiter.
