NHS-Lasttrenner weber.silas DIN1 690VAC 250A Reiter T.70mm Abgang oben/unten SR1

NH-Sicherungs-Lasttrenner Hager
EAN-Nr.
7611919121484
E-nr.
850 471 116
VPE
1 Stück
Rabattgruppe
23
Preis*
 326.00 CHF
/ Stück *
 326.00 CHF
/ Stück *

You have to log in with your myHager profile to see prices and to order.

Einer Liste hinzufügen
Einer Liste hinzufügen

Melden Sie sich an, um eine Produktliste zu erstellen

Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein

Ein Konto erstellen Anmelden

NHS-Lasttrenner weber.silas DIN1 690VAC 250A Reiter T.70mm Abgang oben/unten

SR1

  • Zubehör
  • Technische Merkmale
  • Ökologischer Wert
  • Dokumentationen
  • Weitere Produkte
Produktdatenblatt herunterladen

Vervollständigen Sie Ihr System

Optionales Zubehör

  • Nieder­span­nung HRC Siche­rungs­ein­satz 3 Produkte verfügbar
  • Strom­wandler 2 Produkte verfügbar
  • Mecha­ni­sches Zubehör für Nieder­span­nungs­kom­po­nenten 5 Produkte verfügbar
  • Verrie­ge­lungs­funk­ti­onen 1 Produkte verfügbar
  • Klem­me­n­ab­de­ckung 1 Produkte verfügbar
  • Kabel­klem­me­n­an­schluss 1 Produkte verfügbar

Optionales Zubehör

  • Nieder­span­nung HRC Siche­rungs­ein­satz
  • Strom­wandler
  • Mecha­ni­sches Zubehör für Nieder­span­nungs­kom­po­nenten
  • Verrie­ge­lungs­funk­ti­onen
  • Klem­me­n­ab­de­ckung
  • Kabel­klem­me­n­an­schluss
  • LNH1160M

    NH-Sicherungseinsatz NH1 gG AC500V 160A Kombi-Melder mit Metall-Grifflasche
     13.20 CHF  / Stück*
  • LNH1200M

    NH-Sicherungseinsatz NH1 gG AC500V 200A Kombi-Melder mit Metall-Grifflasche
     16.85 CHF  / Stück*
  • LNH1250M

    NH-Sicherungseinsatz NH1 gG AC500V 250A Kombi-Melder mit Metall-Grifflasche
     16.85 CHF  / Stück*
  • 150K1

    Stromwandler für LT NH00-3 150/5A 2.5VA Klasse 1
     51.80 CHF  / Stück*
  • 250K1

    Stromwandler für LT NH00-3 250/5A 3.75VA Klasse 1
     51.80 CHF  / Stück*
  • S-1SU

    Schaltdeckel komplett DIN Gr. 1 250A mit elektronischer Sicherungsüberwachung
     303.00 CHF  / Stück*
  • S-HS

    Nachrüstsatz SILAS Gr.1-3 für Schaltkategorie AC-23B 690 V
     11.00 CHF  / Stück*
  • S-UAP

    Abstützprofil SILAS Gr.1-3 für Sicherungslastrennschalter, seitlich aufrastbar
     5.55 CHF  / Stück*
  • S-UD

    Befestigungsset SILAS für Hutschienen, Größe 00-1 für zwei Hutschienen
     4.85 CHF  / Stück*
  • S-US

    Stellungsanzeige SILAS Schaltdeckel Gr.000-3, 2A 250V AC, Öffner und Schließer
     12.55 CHF  / Stück*
  • S-UV

    Verriegelung SILAS Gr.000-3 Schaltdeckelfenster, innen montierbar, SET
     2.95 CHF  / Stück*
  • S-1ARA

    Anschlussrraumabdeckung SILAS Größe 1 als Berührungschutz im Anschlussraum
     4.15 CHF  / Stück*
  • S-R150

    Rahmenklemmen SILAS Gr.1 für CU und Alu Leiter max. 150mm²
     24.90 CHF  / Stück*

Technische Merkmale

Elek­tri­scher Strom
  • Nenn­strom
    250 A
  • zul. Bemes­sungs­kurz­zeit­strom­fes­tig­keit Icw unter 1s IEC60947
    8,60 kA
Siche­rung
  • Siche­rungs­grösse
    NH1
Anschluss
  • Anschluss­quer­schnitt bei flexi­blem Leiter
    25 - 150 mm²
  • Anschluss­quer­schnitt bei starrem Leiter
    25 - 150 mm²
Einsatz­be­din­gungen
  • Betrieb­stem­pe­ratur
    -25 - 55 °C
Instal­la­tion, Montage
  • Nomi­nales Dreh­mo­ment
    12 - 12 Nm
  • Montage auf
    Sammel­schie­nen­system
Frequenz
  • Frequenz
    50 - 60 Hz
Leis­tung
  • Gesamt­ver­lust­leis­tung unter Nenn­strom
    20 W
Belast­bar­keit
  • Gerä­te­le­bens­dauer, mecha­ni­sche Schalt­spiele
    1400
  • Gerä­te­le­bens­dauer, elek­tri­sche Schalt­spiele
    200
  • Gerä­te­le­bens­dauer (Summe Mech.- und Elek­tri­sche Lebens­dauer) IEC60947-3 Tab.4
    1600
Span­nung
  • Isola­ti­onss­pan­nung Ui
    1000 V
  • Stoss­s­pan­nungs­fes­tig­keit
    8000 V
Sicher­heit
  • Schutzart IP
    IP3X
Abmes­sungen
  • Höhe
    306 mm
  • Breite
    184 mm
  • Tiefe
    110 mm
  • Abstand Sammel­schienen
    60 mm

Ökologischer Wert

Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

RoHS-konform Ja
REACH-konform Ja
Halogenfrei Ja

Zertifizierungen und Dokumente

Hager REACH declaration SR1
PDF
Hager RoHS Report SR1
PDF

Downloads

  • Produktbild

    Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

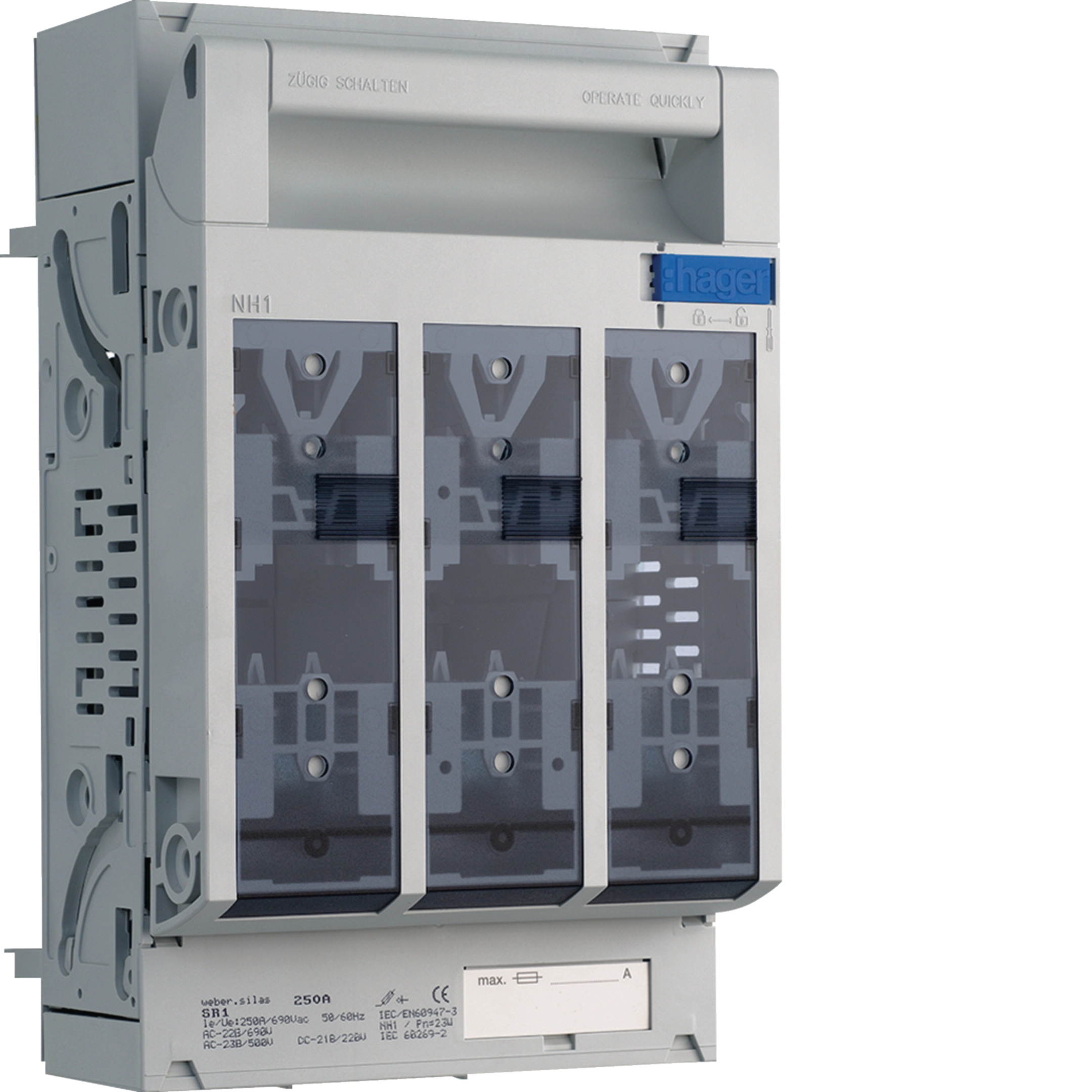

    Bild SR1 | Hager Schweiz
