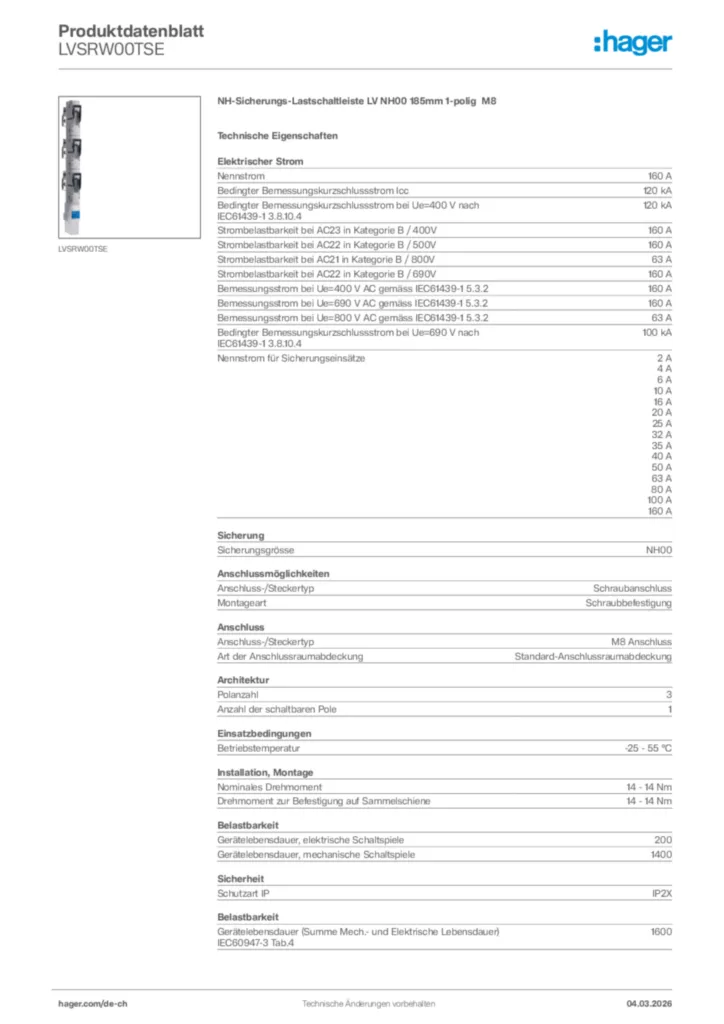

NH-Sicherungs-Lastschaltleiste LV NH00 185mm 1-polig M8 LVSRW00TSE
EAN-Nr.
4049857190485
VPE
1 Stück
Rabattgruppe
57
Preis*
206.00 CHF
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Mechanisches Zubehör für Niederspannungskomponenten 6 Produkte verfügbar -
Stromwandler 1 Produkte verfügbar -
Schraubbefestigungset 2 Produkte verfügbar -
Stromüberwachungsrelais 5 Produkte verfügbar -
Kennzeichnungsmaterial 1 Produkte verfügbar -
Mehr sehen 7 weitere Produkte verfügbar
Vervollständigen Sie Ihr System
-
LVZ00AHBL
Messgerätehalter LV lang 135mm für NH00/100/185, Blindelement
14.15 CHF / Stück* -
LVZ00AHEMessgerätehalter LV, kurz 95mm zu Grösse 00/100/185mm für Amperenmeter steckbar
21.75 CHF / Stück* -
LVZ00AVLMessgerätehalter für LV NH00, 135mm lang mit Ausschnitt 48x48mm
15.40 CHF / Stück* -
LVZ00DA185-210Doppeladapter Gr.00 185/210mm Breite 100mm mit Schraubanschluss M12
167.00 CHF / Stück* -
LVZASDDoppelanschlusslasche LV NH00/185 für 2 Leiter bis 35mm², rostfrei(SET=3 Stück)
13.55 CHF / Stück* -
LVZUBBeschriftungsbogen 20 Schilder für NH00 6 Schilder für NH1-NH3
38.45 CHF / Set*
-
LVZ300K05GD
Stromwandler für LT NH00 300/5A 2.5VA Klasse 0.5s CH Geeicht
79.90 CHF / Stück*
-
LVZAE12R
Anschlusselement M12x35
13.05 CHF / Stück* -
LVZAE8RAnschlusselement M8x30
10.45 CHF / Stück*
-
LVZMS00100
Amperemeter 100A Klasse 3 steckbar
264.00 CHF / Stück* -
LVZMS00150Amperemeter 150A Klasse 3 steckbar
269.00 CHF / Stück* -
LVZMS0075Amperemeter 75A Klasse 3 steckbar
269.00 CHF / Stück* -
LVZMV00100Amperemeter 100A Klasse 3 versenkt
178.50 CHF / Stück* -
LVZMV00150Amperemeter 150A Klasse 3 versenkt
178.50 CHF / Stück*
-
CUC10C-Kupferprofil 840A Länge 3m 410mm²
1’207.00 CHF / Stück* -
CUC6C-Kupferprofil 560A Länge 3m 250mm²
308.00 CHF / Stück*
-
LVZ00SARSchraubanschluss M8x20mm rostfrei
7.95 CHF / Set* -
LVZ00SAR50Anschlussschraube M8x20
112.00 CHF / Set*
-
LVZ00RAD80185
Leerfeldabdeckung Gr.00 Breite 50mm 185mm
37.70 CHF / Stück* -
LVZ00RAD80X185Leerfeldabdeckung Gr.00 Breite 50mm 185mm mit Befestigungsmaterial
30.70 CHF / Stück*
Technische Merkmale
Elektrischer Strom
-
Nennstrom160 A
-
zul. Bemessungskurzzeitstromfestigkeit Icw unter 1s IEC609475 kA
Sicherung
-
SicherungsgrösseNH00
Anschlussmöglichkeiten
-
Anschluss-/SteckertypSchraubanschluss
Anschluss
-
Anschlussquerschnitt bei flexiblem Leiter2.5 - 95 mm²
-
Anschlussquerschnitt bei starrem Leiter2.5 - 95 mm²
-
Anschluss-/SteckertypSchraubanschluss
Architektur
-
Polanzahl1
Einsatzbedingungen
-
Betriebstemperatur-25 - 55 °C
Installation, Montage
-
Nominales Drehmoment14 - 14 Nm
Belastbarkeit
-
Gerätelebensdauer, elektrische Schaltspiele200
-
Gerätelebensdauer, mechanische Schaltspiele1400
Sicherheit
-
Schutzart IPIP2X
Spannung
-
Isolationsspannung Ui1000 V
-
Stossspannungsfestigkeit8 kV
Abmessungen
-
Abstand Sammelschienen185 mm
-
Höhe741 mm
-
Tiefe177 mm
Leistung
-
Gesamtverlustleistung unter Nennstrom22 W
Frequenz
-
Frequenz50 - 60 Hz
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild LVSRW00TSE
-
Montageanleitung
Montageanleitung für LVSGW00TRE, LVSRW00TSE - NH-Sicherungs-Lastschaltleiste LV NH00 185 mm 1-polig (DE, Stand: 08.2016)
Montageanleitung en-GB, es-ES, fr-FR, de-DE, pl-PL 2020-01-01
PDF4,34 MB
Montageanleitung für LVSGW00TRE, LVSRW00TSE - NH-Sicherungs-Lastschaltleiste LV NH00 185 mm 1-polig (DE-EN, Stand: 08.2016)
Montageanleitung en-GB, es-ES, fr-FR, de-DE, pl-PL 2020-01-01
PDF4,34 MB
Montageanleitung für LVSGW00TRE, LVSRW00TSE - NH-Sicherungs-Lastschaltleiste LV NH00 185 mm 1-polig (FR, Stand: 08.2016)
Montageanleitung en-GB, es-ES, fr-FR, de-DE, pl-PL 2020-01-01
PDF4,34 MB -
Konformitätserklärung
EU Declaration of Conformity
Konformitätserklärung en-GB, de-DE 2023-09-14
PDF772,30 kB
EU Declaration of Conformity
Konformitätserklärung en-GB, de-DE 2023-02-07
PDF772,51 kB
Zertifikat für LVDRxx, LVS0xx, LVSGxx, LVSRxx, LVSWxx, LVTGxx, LVTRxx - Sicherungs-LastschaltleistEN-TRennleisten (Stand: 11.2014)
Konformitätserklärung International 2019-01-07
PDF615,53 kB
