AP-Verteiler Hager Orion.Plus Stahl 300×500×200mm IP65 SKI Doppelbart hgu FL110A
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie einen Grosshandel
Wählen Sie Ihren Grosshandel aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Verteilerbaugruppe für Reiheneinbaugeräte 3 Produkte verfügbar -
Abdeckleiste 2 Produkte verfügbar -
Plantasche 1 Produkte verfügbar -
Montageplatte für Verteilergehäuse 4 Produkte verfügbar -
Heizelement für Gehäuse 6 Produkte verfügbar -
Thermostat/Hygrostat (Schaltschrank) 1 Produkte verfügbar
Optionales Zubehör
-
FL981A
Funktionsrahmen, orion plus, 36M, 500x300mm, System+S
84.70 CHF / Stück* -
FL991AFunktionsrahmen, orion plus, 30M, 500x300mm, System C
85.80 CHF / Stück* -
FL361AKit-System MCB, Orion.Plus, H150 W300 mm
22.10 CHF / Stück*
-
FL871Z
Abdenkstreifen, quadro plus, 4 Stück
8.20 CHF / Stück* -
VZ416Abdeckstreifen, universal, 18M, RAL 7035
6.15 CHF / Stück*
-
FZ818
Plantasche, Kunststoff, DIN A4, selbstklebend
17.35 CHF / Stück*
-
FL474A
Montageplatte, orion.plus, 480x243x2mm, Metall
43.80 CHF / Stück* -
FL407AMontageplatte, orion.plus, 480x243x2mm, Metall
22.50 CHF / Stück* -
FL424AMontageplatte, orion.plus, 435x245x4mm, Kunststoff
26.40 CHF / Stück* -
FL311ATeilmontageplatte, orion plus, fixiert, 187x145mm
14.75 CHF / Stück*
-
FL259Z
Thermostat, quadro system, für Ventilator, NO 10A, 230 Vac
38.55 CHF / Stück* -
FL252ZSchaltschrankheizgerät, quadro systems, 15W 230 Vac/Vcc
89.30 CHF / Stück* -
FL253ZSchaltschrankheizgerät, quadro systems, 30W 230 Vac/Vcc
119.50 CHF / Stück* -
FL254ZSchaltschrankheizgerät, quadro systems, 45W 230 Vac/Vcc
68.70 CHF / Stück* -
FL255ZSchaltschrankheizgerät, quadro systems, 80W 230 Vac/Vcc
102.00 CHF / Stück* -
FL256ZSchaltschrankheizgerät, quadro systems, 150W 230 Vac/Vcc
144.00 CHF / Stück*
-
FL96ZSchloss, orion plus, Schlüssel-Nr.427
12.25 CHF / Stück* -
FL95ZSchließung, orion plus, 3mm, Doppelbarteinsatz, für Schrank Stahlblech
10.00 CHF / Stück* -
FL93ZEinsatz, orion plus, dreikant, 8mm, 2Stück
10.00 CHF / Stück* -
FL80ZSchließung, orion plus, 8mm, Vierkanteinsatz, für Schrank Stahlblech
10.05 CHF / Stück* -
FL82ZSchließung, orion plus, 6mm, Vierkanteinsatz, 2 Stück
8.90 CHF / Stück* -
FL83ZEinsatz, orion plus, vierkant, 6mm, 2Stück
5.25 CHF / Stück*
-
FL547AOrion Plus met. int. door 500x300mm
88.50 CHF / Stück* -
FL644AOrion Plus pol. int. door 500x300mm
122.00 CHF / Stück*
-
FL462ATragschienenverteilung, orion plus, 500mm, SystemC
50.50 CHF / Stück*
-
FL711EStandardplatte, orion plus, 150x300mm, isoliert
15.45 CHF / Stück* -
FL722EModulplatte, orion plus, 200x400mm, isoliert
16.15 CHF / Stück* -
FL240ZLüftungsschlitz, orion plus, 120x120mm, Stahl
7.70 CHF / Stück* -
FL241ZLüftungsschlitz, orion plus, 160x160mm, Stahl
9.25 CHF / Stück*
-
FL99ZSchlüssel, orion plus, Kunststoff, RAL7046
3.35 CHF / Stück*
-
FL216ZVentilator, quadro systems, IP54, 67W, 520 m3/h, inklusive Gitter
299.00 CHF / Stück* -
FL214ZVentilator, quadro system, IP54, 32W, 2403/h, inklusive Gitter
194.50 CHF / Stück* -
FL212ZVentilator, quadro system, IP54, 20W, 115m3/h, inklusive Gitter
148.50 CHF / Stück* -
FL210ZVentilator, quadro system, IP54, 20W, 57m3/h, inklusive Gitter
171.00 CHF / Stück* -
FL208ZVentilator 10 W
154.50 CHF / Stück*
-
FL218ZLüftungsgitter 105x105 mm
36.70 CHF / Stück*
-
FL670AVerbindungsset, orion, SK I, Stahlblech, IP65, vertikal
17.50 CHF / Stück* -
FL450AMontageplattenhalter, orion plus
8.75 CHF / Stück* -
UC969Clipsmutter+Schrauben M5
2.95 CHF / Stück* -
FL863ZWandbefestigungswinkel, orion plus, für FL* Schränke, RAL7046
10.70 CHF / Stück*
-
FL85ZBefestigungslasche, orion plus, für Blechschrank
5.35 CHF / Stück*
-
FL874AErdleitung, orion plus, für Montageplatte
7.30 CHF / Stück*
-
FL98ZSchloss, orion plus, Schlüssel Cod.E333
21.55 CHF / Stück* -
FL97ZSchließung, orion plus, 3mm, Doppelbarteinsatz, für Schrank Polyester
9.95 CHF / Stück* -
FL94ZEinsatz, orion plus, dreikant, 8mm
9.10 CHF / Stück* -
FL81ZSchließung, orion plus, 8mm, Vierkanteinsatz, für Schrank Polyester
10.25 CHF / Stück*
Technische Merkmale
Abmessungen
-
Höhe500 mm
-
Breite300 mm
-
Tiefe200 mm
-
Materialdicke Seitenwand1,2 mm
Sicherheit
-
Schutzart IPIP65
-
SchutzklasseSchutzklasse I
-
Schliessungstyp3-Kant 7 mm, Schloss mit Schlüssel
-
Stossfestigkeit IKIK10
Ausstattung
-
Anzahl Felder0
-
Anzahl der Öffnungen für Flanschplatten2
-
Anzahl Reihen3
Installation, Montage
-
Montage aufWandbefestigung
-
Geeignet für AussenbereichNein
Werkstoff
-
FarbeLichtgrau
-
RAL Nummer7035
-
OberflächePulverbeschichtet
-
WerkstoffStahl
Abdeckung, Tür
-
Anzahl Schranktüren1
-
Anzahl der Schlösser1
-
Mit transparentem Deckel/TürNein
Elektrischer Strom
-
Nennstrom250 A
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild FL110A
-
Product datasheet

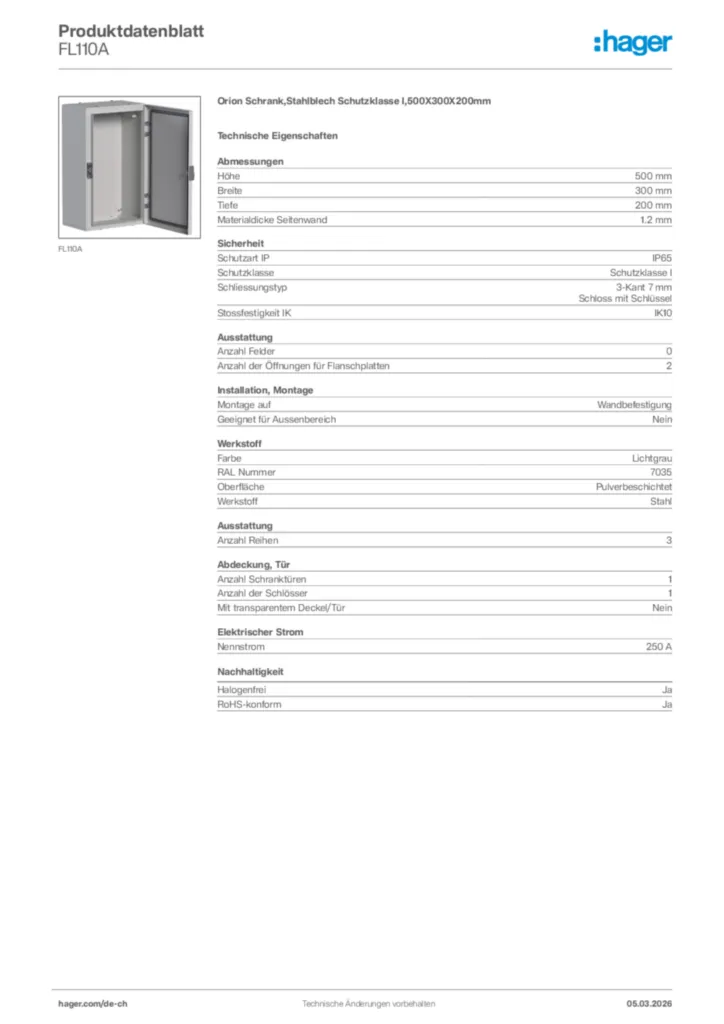

Hager Produktdatenblatt FL110A
Orion Schrank,Stahlblech Schutzklasse I,500X300X200mm
PDF -
Montageanleitung
Instruction sheet
Montageanleitung International 2020-11-10
PDF32,87 MB
Montageanleitung International 2023-02-16
PDF32,87 MB -
BIM Revit Objekte
Range : Orion Plus.Enclosure - IP65 - Class I - Steel enclosure - Depth 200 mm - English - Hosted family - REVIT Family 2020 - V2022
BIM Revit Objekte en-GB 2020-01-01
RFA1,38 MB
Range : Orion Plus.Enclosure - IP65 - Class I - Steel enclosure - Depth 200 mm - English - Non hosted family - REVIT Family 2020 - V2022
BIM Revit Objekte en-GB 2020-01-01
RFA1,46 MB
Range : Orion Plus.Enclosure - IP65 - Class I - Steel enclosure - Depth 200 mm - French - Hosted family - REVIT Family 2020 - V2022
BIM Revit Objekte fr-FR 2020-01-01
RFA1,39 MB
Range : Orion Plus.Enclosure - IP65 - Class I - Steel enclosure - Depth 200 mm - French - Non hosted family - REVIT Family 2020 - V2022
BIM Revit Objekte fr-FR 2020-01-01
RFA1,48 MB
Range : Orion Plus. Enclosure - IP65 - Class I - Steel enclosure - Depth 200 mm - German - Hosted family - REVIT Family 2020 - V2022
BIM Revit Objekte de-DE 2020-01-01
RFA1,38 MB
Range : Orion Plus. Enclosure - IP65 - Class I - Steel enclosure - Depth 200 mm - German - Non hosted family - REVIT Family 2020 - V2022
BIM Revit Objekte de-DE 2020-01-01
RFA1,47 MB
Range : Orion Plus.Enclosure - IP65 - Class I - Steel enclosure - Depth 200 mm - Italian - Hosted family - REVIT Family 2020 - V2022
BIM Revit Objekte it-IT 2024-01-18
RFA1,39 MB
Range : Orion Plus.Enclosure - IP65 - Class I - Steel enclosure - Depth 200 mm - Italian - Non hosted family - REVIT Family 2020 - V2022
BIM Revit Objekte it-IT 2024-01-18
RFA1,47 MB -
Konformitätserklärung
EU Declaration of Conformity_24.3441.06.24
Konformitätserklärung en-GB 2024-06-26
PDF254,37 kB
UKCA Declaration of Conformity_24.3313.06.24
Konformitätserklärung en-US 2024-06-26
PDF259,47 kB
Mehr Downloads
