Rozvodnice nástěnná UV-stab. vector II, IP65, 1-řadá, 12M, s perf. pro vývodky VE112PN
Přihlaste se pro vytvoření seznamu produktů
Pro vytvoření seznamů produktů musíte být přihlášeni do svého účtu myHager
Dokončete svůj systém
Volitelné příslušenství
-
Součásti pro kabeláž, kabelové vstupy a upevnění kabelů 2 dostupné produkty -
Zasouvací svorka 20 dostupné produkty -
Čisticí prostředek 1 dostupné produkty -
Kabelová průchodka 8 dostupné produkty -
Systém perforovaných kanálů 1 dostupné produkty -
Běžné příslušenství 2 dostupné produkty
Dokončete svůj systém
-
KN10EQuickConnect bezšroubový blok PE, zelený, 10 svorek, 2x25+8x4mm2, šíře 45mm
-
KN06PQuickConnect bezšroubový blok fázový, hnědý, 6 svorek, 1x25+5x4mm2, šíře 30mm
-
KN10PQuickConnect bezšroubový blok fázový, hnědý, 10 svorek, 2x25+8x4mm2, šíře 45mm
-
KN14PQuickConnect bezšroubový blok fázový, hnědý, 14 svorek, 3x25+11x4mm2, šíře 60mm
-
KN18PQuickConnect bezšroubový blok fázový, hnědý, 18 svorek, 4x25+14x4mm2, šíře 75mm
-
KN22PQuickConnect bezšroubový blok fázový, hnědý, 22 svorek, 5x25+17x4mm2, šíře 90mm
-
KN26PQuickConnect bezšroubový blok fázový, hnědý, 26 svorek, 6x25+20x4mm2, šíře 105mm
-
KN99PPropojovací můstek pro fázové svorkovnicové bloky (sada 10 ks)
-
KN06EQuickConnect bezšroubový blok PE, zelený, 6 svorek, 1x25+5x4mm2, šíře 30mm
-
KN06NQuickConnect bezšroubový blok N, modrý, 6 svorek, 1x25+5x4mm2, šíře 30mm
-
KN99E
Propojovací můstek pro PE svorkovnicové bloky, zelený (sada 10 ks)
-
KN10NQuickConnect bezšroubový blok N, modrý, 10 svorek, 2x25+8x4mm2, šíře 45mm
-
KN14EQuickConnect bezšroubový blok PE, zelený, 14 svorek, 3x25+11x4mm2, šíře 60mm
-
KN14NQuickConnect bezšroubový blok N, modrý, 14 svorek, 3x25+11x4mm2, šíře 60mm
-
KN18EQuickConnect bezšroubový blok PE, zelený, 18 svorek, 4x25+14x4mm2, šíře 75mm
-
KN18NQuickConnect bezšroubový blok N, modrý, 18 svorek, 4x25+14x4mm2, šíře 75mm
-
KN22EQuickConnect bezšroubový blok PE, zelený, 22 svorek, 5x25+17x4mm2, šíře 90mm
-
KN22NQuickConnect bezšroubový blok N, modrý, 22 svorek, 5x25+17x4mm2, šíře 90mm
-
KN26EQuickConnect bezšroubový blok PE, zelený, 26 svorek, 6x25+20x4mm2, šíře 105mm
-
KN26NQuickConnect bezšroubový blok N, modrý, 26 svorek, 6x25+20x4mm2, šíře 105mm
-
VZ016M
Vývodka, M16, IP65 (sada 20 ks)
-
VZ020MVývodka, M20, IP65 (sada 20 ks)
-
VZ025MVývodka, M25, IP65 (sada 20 ks)
-
VZ032MVývodka, M32, IP65 (sada 20 ks)
-
VZ040MVývodka, M40, IP65 (sada 10ks)
-
VZ020DVývodka, M20, IP66 s ventilačním otvorem pro zamezení kondenzace
-
VZ025DVývodka, M25, IP66 s ventilačním otvorem pro zamezení kondenzace
-
VZ032DVývodka, M32, IP66 s ventilačním otvorem pro zamezení kondenzace
-
VZ744Adaptér pro montáž podpěr se svorkovnicí, Vector II
-
VZ711Držák QC svorkovnic pro rozvodnici volta a vector
-
VZ521PE/N svorkovnice 2x13 svorek, volta/vector II, 1-řadý
-
VZ522PE/N svorkovnice 2x17 svorek, volta/vector II, 2-řadý
-
VZ523PE/N svorkovnice 2x22 svorek, volta/vector II, 3-řadý
-
VZ524PE/N svorkovnice 2x25 svorek, volta/vector II, 4-řadý
-
VZ525EPE/N svorkovnice 2x32 svorek, volta, 5-řadá
Technické vlastnosti
Připojení
-
Počet vstupů potrubí12
Napětí
-
Jmenovité napětí400 - 400 V
-
Provozní napětí při trvalém provozu1 000 - 1 000 V
Instalace, montáž
-
Vhodné pro venkovní použitíAno
-
MontážMontáž na omítku
Elektrický proud
-
Jmenovitý proud63 A
Vybavení
-
Počet lišt1
-
Počet řad v rozvaděči1
-
Počet polí v šířce1
-
ZámekNe
-
Má neutrální svorkovniciNe
-
Má uzemňovací svorkovniciNe
-
Montážní deskaNe
Kapacita
-
Počet modulů12
Funkce
-
Se vstupy potrubíAno
Rozměry
-
Výška302 mm
-
Šířka310 mm
-
Hloubka151 mm
-
Počet jednotek šířky12
Kryt, dveře
-
Počet dveří rozvaděče1
-
Počet zámků0
-
Dveře/kryt průhlednéAno
Konektivita
-
Druh montážeUpevnění šrouby
Materiál
-
MateriálPolycarbonat (PC)
-
Kód RAL7035
-
BarvaSvětle šedá
-
Odolnost proti ultrafialovému zářeníAno
Bezpečnost
-
Třída izolaceTřída izolaceII
-
Mechanická odolnost IKIK08
-
Stupeň krytí IPIP65
-
Typ uzamčeníZámek na zacvaknutí, Bez zámku
-
Test žhavicím drátem850 °C
Environmentální hodnota
Jsme odhodláni zlepšovat naši environmentální výkonnost snižováním naší ekologické stopy a zároveň působit jako prostředník udržitelnosti pro naše zákazníky. Zjistit více
Certifikace a dokumenty
Ke stažení
-
Product datasheet

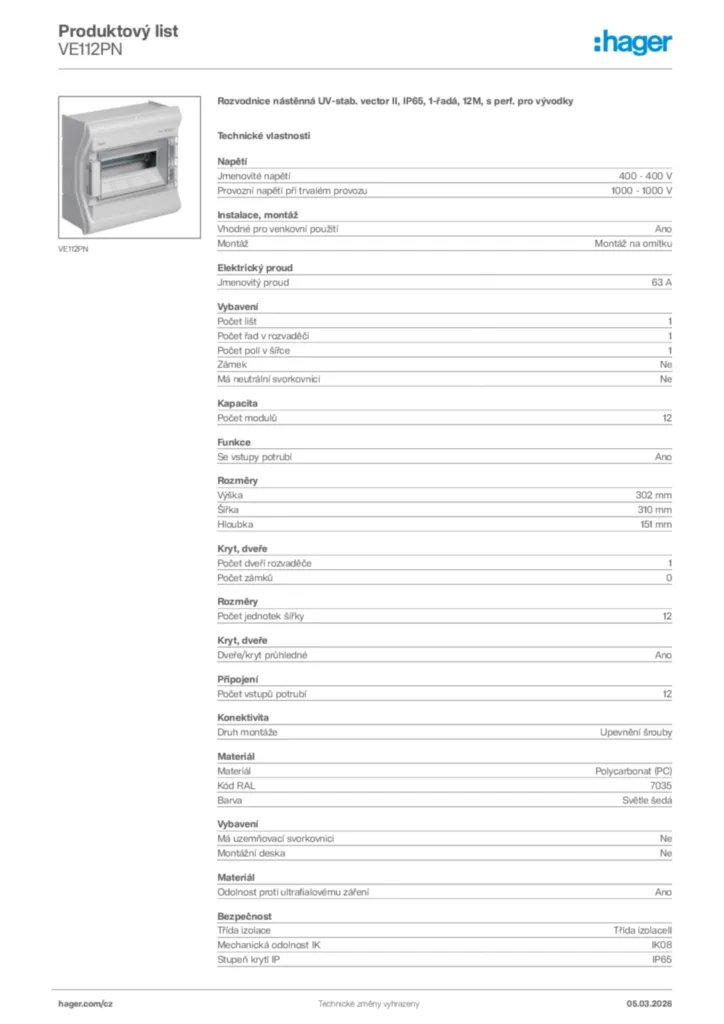

Hager Product data sheet VE112PN
