rozvaděč zapuštený série univers FWU, krytí IP30, trída izolace II, rozmery 1100x300x112 mm, urcený pro vnitrní prostredí. Vybaven odnímatelným rámem s plnými plechovými dvermi, barvy RAL 9010 (bílá). Urcen pro bežné modulové prístroje (84 modulu) do 125
EAN
3250610660133
Balení
1 ks
rozvaděč zapuštený FWU IP30, tr. II, multimed. ,1100x550x112, 84M+MP, perf. dvere FWU72K1
Přihlaste se pro vytvoření seznamu produktů
Pro vytvoření seznamů produktů musíte být přihlášeni do svého účtu myHager
Dokončete svůj systém
Volitelné příslušenství
-
Patch panel pro rozvaděč 2 dostupné produkty -
Krycí lišta 2 dostupné produkty -
Příslušenství / náhradní díly pro terminály 2 dostupné produkty -
Vestavěné pole pro telekomunikace 7 dostupné produkty -
Modulární konektor 2 dostupné produkty -
Lišta DIN 1 dostupné produkty
Dokončete svůj systém
-
UN31TN
Multimediální montážní deska pro univers FWx3, 250x450mm
-
UN41TNMultimediální montážní deska pro univers FWx4, 250x600mm
-
UN42TNMultimediální montážní deska pro univers FWx4, 500x600mm
-
UN51TNMultimediální montážní deska pro univers FWx5, 250x750mm
-
UN61TNMultimediální montážní deska pro univers FWx6, 250x900mm
-
UN71TNMultimediální montážní deska pro univers FWx7, 250x1050mm
-
UN72TNMultimediální montážní deska pro univers FWx7, 500x1050mm
-
US11A1Ochrana proti dotyku univers N 150x250mm, plný kryt
-
US22A1Ochrana proti dotyku univers N 300x500mm, plný kryt
-
US11A2Kryt univers N 150x250mm, s výřezy pro mod. přístroje 1x12 mod.
-
US31A3Kryt univers N 450x250mm, s výřezy pro mod. přístroje 3x12 mod., rozteč 125mm
-
US41A5Kryt univers N 600x250mm, s výřezy pro mod. přístroje 4x12 mod., rozteč 125mm
-
US51A5Kryt univers N 750x250mm, s výřezy pro mod. přístroje 5x12 mod., rozteč 125mm
-
US61A5Kryt univers N 900x250mm, s výřezy pro mod. přístroje 6x12 mod., rozteč 125mm
-
US21A3Kryt univers N 300x250mm, s výřezy pro mod. přístroje 2x12 mod., rozteč 125mm
-
UM00S2Kryt pro Patch panel
Technické vlastnosti
Připojení
-
Počet vstupů potrubí4
Instalace, montáž
-
Vhodné pro venkovní použitíNe
-
MontážZapuštěná montáž, Dutá příčka
Elektrický proud
-
Jmenovitý proud IN125 A
Vybavení
-
Počet lišt14
-
Počet řad v rozvaděči7
-
Počet polí v šířce2
-
ZámekNe
-
Má neutrální svorkovniciAno
-
Má uzemňovací svorkovniciAno
-
Montážní deskaAno
Kapacita
-
Počet modulů168
Funkce
-
Má ochranný hlavní vypínačNe
Rozměry
-
Výška1 153 mm
-
Šířka603 mm
-
Hloubka125 mm
-
Vestavěná výška1 102 mm
-
Vestavěná šířka560 mm
-
Vestavěná hloubka112 mm
-
Počet jednotek šířky24
Kryt, dveře
-
Počet dveří rozvaděče1
-
Typ rukojetiZápadka
-
Dveře/kryt průhlednéNe
-
Typ dveří rozvaděčeJednokřídlé dveře
Materiál
-
MateriálOcel
-
Kód RAL9010
-
BarvaBílá
-
Materiál montážní deskyUmělá hmota
Bezpečnost
-
Třída izolaceTřída izolaceII
-
Mechanická odolnost IKIK07
-
Stupeň krytí IPIP30
-
Typ uzamčeníBez zámku
Environmentální hodnota
Jsme odhodláni zlepšovat naši environmentální výkonnost snižováním naší ekologické stopy a zároveň působit jako prostředník udržitelnosti pro naše zákazníky. Zjistit více
Certifikace a dokumenty
Ke stažení
-

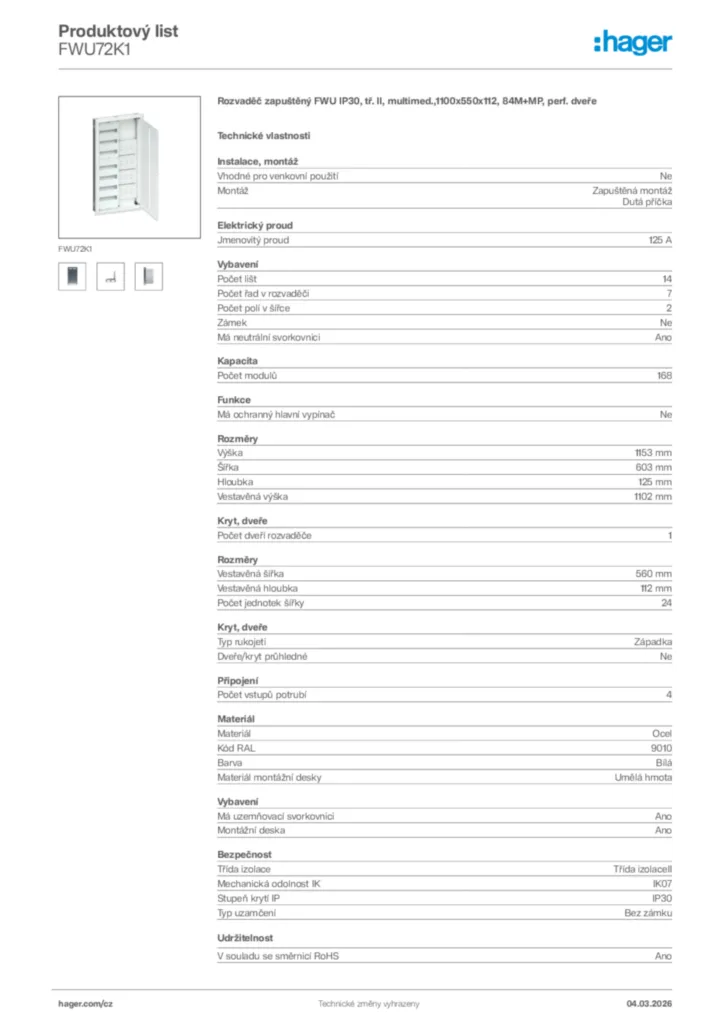

Datový list produktu
Hager Generováno - Datový list produktu FWU72K1
Rozvaděč zapuštěný FWU IP30, tř. II, multimed.,1100x550x112, 84M+MP, perf. dveře
PDF -
Návod k použití
Mounting instruction for Quickconnect terminal universZ
VZxxx / KNxxx
PDF673,51 kB -
Instalační návod
Instalační návod International 2021-12-08
PDF11,44 MB -
Příručka
Technical manual for FWU enclosures
Flush boards and accessories (EN)
PDF5,83 MB -
Prohlášení o shodě
Declaration
Prohlášení o shodě International 2023-05-12
PDF332,34 kB
Declaration
Prohlášení o shodě International 2022-03-09
PDF1,44 MB
Prohlášení o shodě en-GB 2026-07-22
PDF1,07 MB
Prohlášení o shodě en-GB 2026-07-22
PDF532,42 kB
