EAN

3250611068099

Упаковка

1 Штука

Диференціальні автоматичні вимикачі (ДАВ/RCBO)

ДАВ QC 1P+N 6kA B-16A 10mA A ACS916D

Аксесуари
Технічні характеристики
Екологічна цінність
Документація
Більше продуктів

Завантажити паспорт продукту

Завершіть вашу систему

Модульна фазна шина 5 доступні продукти
Котушка під напругою 1 доступні продукти
Розчіплювач шунтовий 2 доступні продукти
Блок додаткових контактів 2 доступні продукти
Відключення при зниженій та підвищеній напрузі 1 доступні продукти
Захисний ковпачок/планка для фазної шини 2 доступні продукти

Технічні характеристики

Тип полюса

1P+N
Кількість захищених полюсів

1
Крива

B

Тип диференційного захисту

A
Клас захисту від проникнення (IP)

IP2X

Номінальна здатність до розмикання короткого замикання Icn AC згідно з IEC 60898-1

6 kA

Номінальна напруга ізоляції Ui

500 V
Номінальна імпульсна витримувана напруга Uimp

4,000 V
Макс. робоча напруга

240 V
Номінальна робоча напруга змінного струму

240 - 240 V
Категорія перенапруги згідно з IEC 60947-1

3
Тип напруги живлення

Змінний струм

Номінальний струм

16 A
Номінальний залишковий експлуатаційний струм Idn

10 mA
Номінальний струм за -25°C

18,53 A
Номінальний струм за -20°C

18,31 A
Номінальний струм за -15°C

18,1 A
Номінальний струм за -10°C

17,88 A
Номінальний струм за -5°C

17,65 A
Номінальний струм за 0°C

17,43 A
Номінальний струм за 5°C

17,2 A
Номінальний струм за 10°C

16,97 A
Номінальний струм за 15°C

16,73 A
Номінальний струм за 20°C

16,49 A
Номінальний струм за 25°C

16,25 A
Номінальний струм за 30°C

16 A
Номінальний струм за 35°C

15,8 A
Номінальний струм за 40°C

15,61 A
Номінальний струм за 45°C

15,41 A
Номінальний струм за 50°C

15,2 A
Номінальний струм за 55°C

15 A
Номінальний струм за 60°C

14,79 A
Коефіцієнт корекції струму для 2-х пристроїв, розташованих поруч

1
Мін./макс. порогове значення теплової операції AC

1,13 - 1,45 A
Номінальна здатність до розриву в робочих умовах Ics AC відповідно до IEC 60898-1

6 kA

Загальна розсіювана потужність під номінальним струмом

5,2 W

Частота

50 - 50 Hz

Макс. висота

2,000 m
Клас обмеження енергії I²t

3
Робоча температура

-25 - 40 °C
Температура зберігання / транспортування

-25 - 70 °C
Ступінь забруднення відповідно до IEC 60664 / IEC 60947-2

2
Захист від вологості повітря

Для будь-якого клімату

Номінальний крутний момент для затягування нижнього термінала

2,10 - 2,10 Nm
Тип нижньої клеми для модульних пристроїв

biconnect, quickbusbar

Електрична тривкість кількості циклів

2,000
Кількість механічних процесів

2,000

Переріз вводу зі гвинтовим з’єднанням для гнучких провідників

1 - 16 mm²
Переріз вводу зі гвинтовим з’єднанням для масивних провідників

1 - 25 mm²

Кільксть модулів

2

Висота

94 mm
Ширина

35 mm
Глибина

68 mm

Підходить для рейки DIN

Так

Екологічна цінність

Ми прагнемо покращити наші екологічні показники, зменшуючи наш вплив, водночас діяючи як фактор сталого розвитку для наших клієнтів. Дізнатися більше

Відповідність RoHS Так

Сертифікати та документи

PEP - RCBO 1P+N 6kA B-16A 30mA A QC&QB (English)

PDF

4,99 MB

REACH declaration ACS916D

PDF

RoHS report ACS916D

PDF

Завантаження

Зображення продукту ACS916D

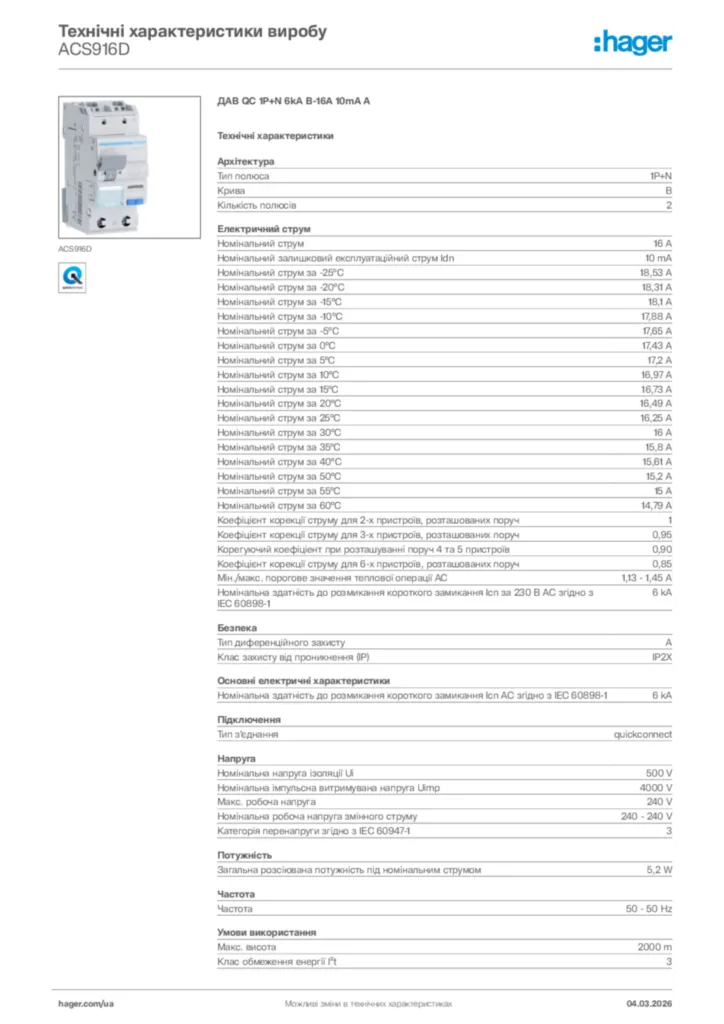

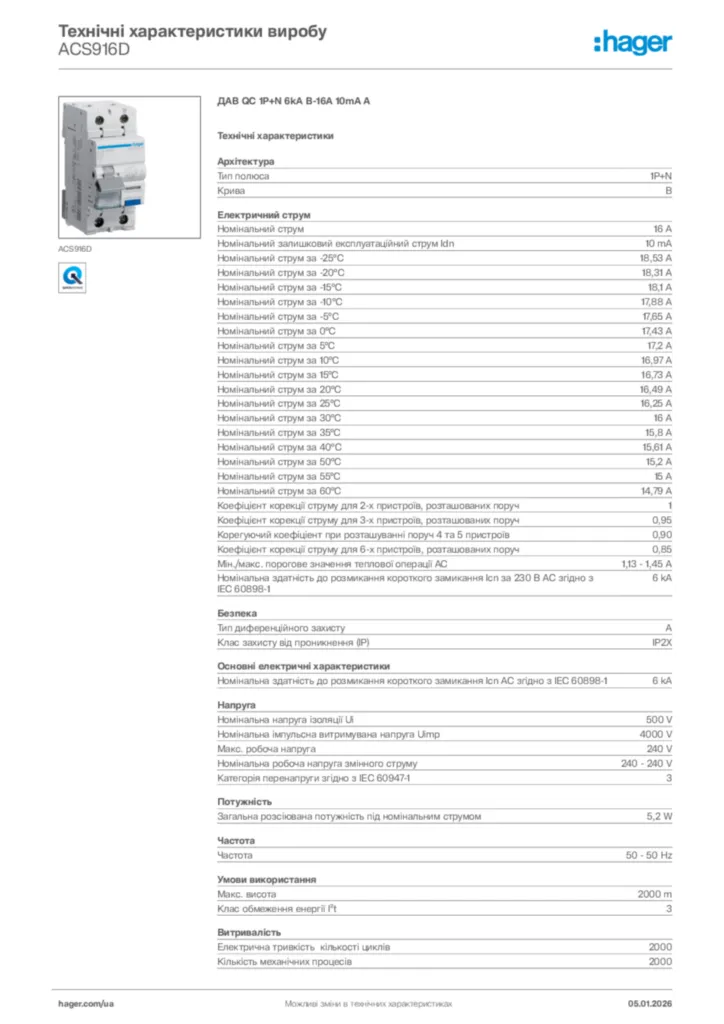

Технічний паспорт продукту

Hager Технічні характеристики виробу ACS916D

ДАВ QC 1P+N 6kA B-16A 10mA A

PDF
Інструкція з встановлення

Installation manual en-GB, fr-FR, de-DE, it-IT 2022-03-24

PDF

1,45 MB

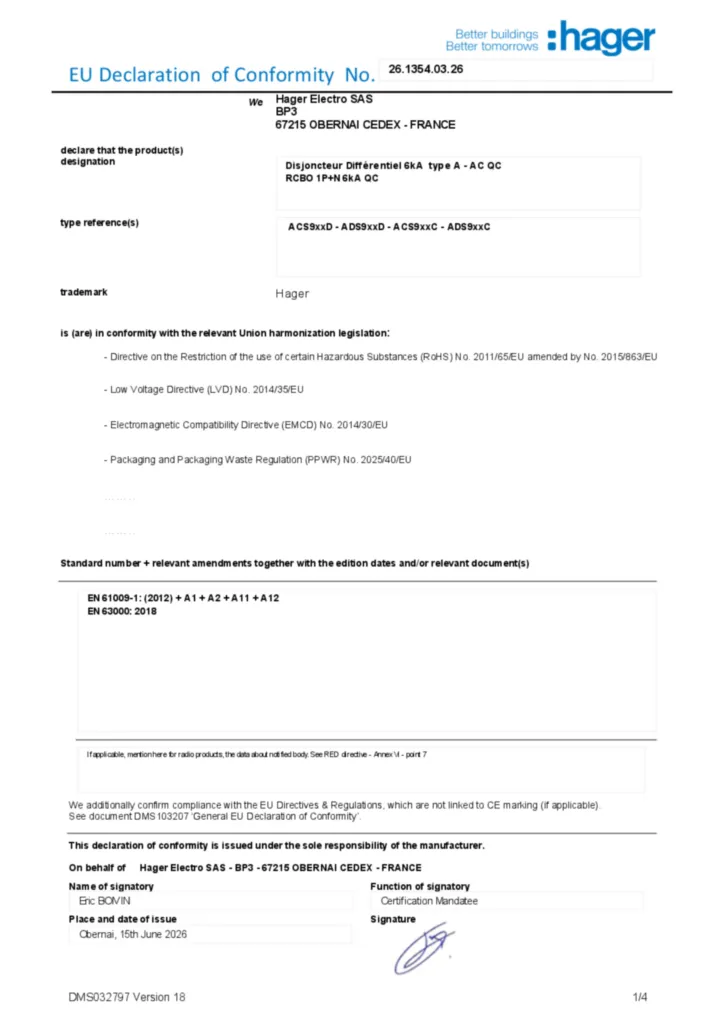

Декларація про відповідність

Declaration

Declaration of conformity International 2022-09-23

PDF

268,16 kB

Більше документації
