Golvbox Plast, inf.-mått 200x200mm, inst.-djup > 77mm, 5mm golvbeläggn., Grå VQ06057011
EAN
4012002244951
E-nr.
1155787
Förp
1 st
Logga in för att skapa en produktlista
Du måste vara inloggad på ditt myHager-konto för att skapa produktlistor
Komplettera ditt system
Måste tillbehör
Valfria tillbehör
-
Höjdjusteringsblock för apparatlåda 1 tillgängliga produkter -
Isolerande platta för golvinstallationsdosa 2 tillgängliga produkter
Komplettera ditt system
Tekniska egenskaper
Arkitektur
-
Med skyddsram för mattaJa
-
Med urspårning för golvbeläggningJa
Dimensioner
-
Inbyggnadsdjup77 mm
-
Infällnadsbredd200 mm
-
Inbyggnadslängd200 mm
-
Längd219 mm
-
Bredd219 mm
-
Tjocklek på matturspårning5 mm
Konfiguration
-
InstallationsstorlekQ06
Installation, montering
-
Lämplig för infälld golvmonteringJa
-
Lämplig för montage i betongJa
-
Lämplig för utomhusinstallationNej
-
Lämplig för upphöjda golvsystemJa
-
Lämplig för våtrengöringNej
Instruktioner
-
GolvunderhållTorr
Material
-
MaterialPolyamider (PA)
-
FärgStålgrå
-
RAL-kod7011
Användningsförhållanden
-
Vertikal belastning över stor yta (tung last)5 kN
-
Vertikal belastning på små ytor3 kN
Skydd, dörr
-
Material skyddPolyamider (PA)
Funktioner
-
Lämplig för kanal under golvJa
Form
-
FormFyrkantig
Text
-
KabelutgångMed kabelutgång i locket
Anslutning
-
Antal ledningsinföringar1
-
Antal uttag6
Utrustning
-
Antal inbyggda enheter6
-
Antal uttagslådor2
Säkerhet
-
Kapslingsklass (IP)IP20
-
Slagtålighet IKIK08
-
Skyddsklass i oanvänt skickIP30
Miljödokumentation
Vi är fast beslutna att förbättra vår miljöprestanda genom att minska vårt fotavtryck och samtidigt fungera som en hållbarhetsförstärkare för våra kunder. Läs mer
Certifieringar och dokument
Nedladdningar
-

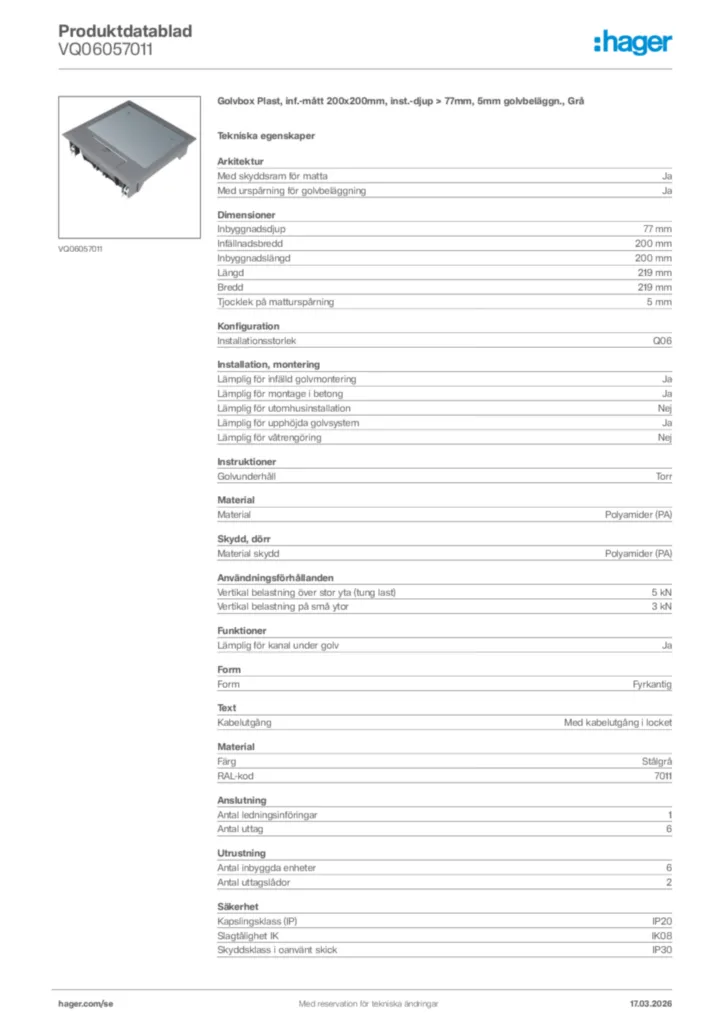

Produktbild
