Effektbrytare h3+ P630 LSI 3x630A 50kA HMW630JR

Name: HMW630JR
Brand: Hager
SKU: HMW630JR20

EAN

3250613198237

E-nr.

3186326

Förp

1 st

Hitta återförsäljare

Produkten är bedömd hos BVB. Läs mer på www.byggvarubedomningen.se

Tillbehör
Tekniska egenskaper
Miljödokumentation
Dokumentation
Fler produkter

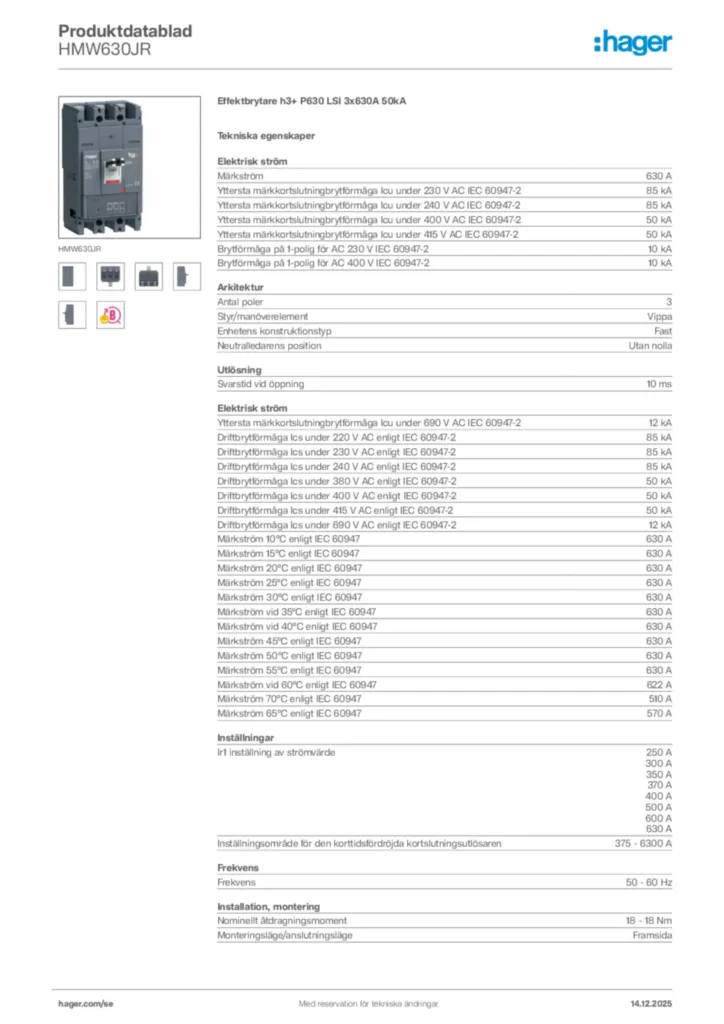

Produktdatablad

Komplettera ditt system

Valfria tillbehör

Tillbehör datakabeladapter 2 tillgängliga produkter
Shuntutlösning 3 tillgängliga produkter
Underspänningsutlösare 6 tillgängliga produkter
Hjälp/Signalkontakt 5 tillgängliga produkter
Funktioner för låsning 8 tillgängliga produkter
Se mer 30 andra tillgängliga produkter

Tekniska egenskaper

Märkström

630 A
Yttersta märkkortslutningbrytförmåga Icu under 230 V AC IEC 60947-2

85 kA
Yttersta märkkortslutningbrytförmåga Icu under 240 V AC IEC 60947-2

85 kA
Yttersta märkkortslutningbrytförmåga Icu under 400 V AC IEC 60947-2

50 kA
Yttersta märkkortslutningbrytförmåga Icu under 415 V AC IEC 60947-2

50 kA
Brytförmåga på 1-polig för AC 230 V IEC 60947-2

10 kA
Brytförmåga på 1-polig för AC 400 V IEC 60947-2

10 kA
Yttersta märkkortslutningbrytförmåga Icu under 690 V AC IEC 60947-2

12 kA
Driftbrytförmåga Ics under 220 V AC enligt IEC 60947-2

85 kA
Driftbrytförmåga Ics under 230 V AC enligt IEC 60947-2

85 kA
Driftbrytförmåga Ics under 240 V AC enligt IEC 60947-2

85 kA
Driftbrytförmåga Ics under 380 V AC enligt IEC 60947-2

50 kA
Driftbrytförmåga Ics under 400 V AC enligt IEC 60947-2

50 kA
Driftbrytförmåga Ics under 415 V AC enligt IEC 60947-2

50 kA
Driftbrytförmåga Ics under 690 V AC enligt IEC 60947-2

12 kA
Märkström 10°C enligt IEC 60947

630 A
Märkström 15°C enligt IEC 60947

630 A
Märkström 20°C enligt IEC 60947

630 A
Märkström 25°C enligt IEC 60947

630 A
Märkström 30°C enligt IEC 60947

630 A
Märkström vid 35°C enligt IEC 60947

630 A
Märkström vid 40°C enligt IEC 60947

630 A
Märkström 45°C enligt IEC 60947

630 A
Märkström 50°C enligt IEC 60947

630 A
Märkström 55°C enligt IEC 60947

630 A
Märkström vid 60°C enligt IEC 60947

622 A
Märkström 70°C enligt IEC 60947

510 A
Märkström 65°C enligt IEC 60947

570 A

Antal poler

3
Styr/manöverelement

Vippa
Enhetens konstruktionstyp

Fast
Neutralledarens position

Utan nolla

Svarstid vid öppning

10 ms

Ir1 inställning av strömvärde

250 A, 300 A, 350 A, 370 A, 400 A, 500 A, 600 A, 630 A
Inställningsområde för den korttidsfördröjda kortslutningsutlösaren

375 - 6300 A

Frekvens

50 - 60 Hz

Nominellt åtdragningsmoment

18 - 18 N
Monteringsläge/anslutningsläge

Framsida

Nominell impulsskyddspänning Uimp

8000 V
Nominell isolationsspänning Ui

800 V
Märkdriftspänning Ue

220 - 690 V

Utlösningsenhet

LSI

Total effektförlust vid nominell märkström

190,50 W
Förlusteffekt per pol vid In

63,50 W

Antal växlande hjälpkontakter

0
Antal öppnande hjälpkontakter

0
Antal slutande hjälpkontakter

0

Kapslingsklass (IP)

IP4X

Driftstemperatur

-25 - 70 °C
Föroreningsgrad enligt IEC 60664 / IEC 60947-2

3

Anslutning/anslutningstyp

Anslutning

Material kabel

Koppar, Aluminium

Höjd

260 mm
Bredd

140 mm
Djup

150 mm

Integrerad motordrift

Nej

Passar DIN-skena

Nej
Kompatibel med RDC AOB

Ja
Lämplig för fördelningar

Ja

Position strömförsörjningen

Dubbelriktad

Överbelastningsskydd (Itd): fördröjning (tr)

0,5 s, 1,5 s, 2,5 s, 5 s, 7,5 s, 9 s, 10 s, 12 s, 14 s, 16 s
Korttidsskydd (kortlsutning) (std): ström (Isd)

1,5, 2, 3, 4, 5, 6, 7, 8, 10
Korttidsskydd (kortlsutning) (std): fördröjning (tsd)

50 ms, 100 ms, 200 ms, 300 ms, 400 ms
Momentant skydd (Ii): rattens inställningskoefficient

3, 4, 5, 6, 7, 8, 9, 10, 11

Miljödokumentation

Vi är fast beslutna att förbättra vår miljöprestanda genom att minska vårt fotavtryck och samtidigt fungera som en hållbarhetsförstärkare för våra kunder. Läs mer

RoHS-överensstämmelse Ja
