Effektbrytare h3+ P630 LSI 3x400A 50kA HMW400JR
EAN
3250613198190
E-nr.
3186322
Förp
1 st
Logga in för att skapa en produktlista
Du måste vara inloggad på ditt myHager-konto för att skapa produktlistor
Produkten är bedömd hos BVB. Läs mer på www.byggvarubedomningen.se
Komplettera ditt system
Valfria tillbehör
-
Tillbehör datakabeladapter 2 tillgängliga produkter -
Shuntutlösning 5 tillgängliga produkter -
Underspänningsutlösare 5 tillgängliga produkter -
Hjälp/Signalkontakt 5 tillgängliga produkter -
Funktioner för låsning 8 tillgängliga produkter -
Se mer 31 andra tillgängliga produkter
Komplettera ditt system
-
HXA039H
Låsdon, för x/P160, x/P250, x/P630
-
HXB070HInterl kab 1m (P160-x/h/P
-
HXB071HInterlock kabel 1.5m(P160-630)
-
HXS999HRonis nyckellås (P160-P250-P630)
-
HXW066HMek växl omkoppl P630 m lock
-
HXW165HVäxlingsomkoppling P630 3-pol
-
HXW888HNyckellås för vred P630
-
HXW890HNyckellås för utdragsenhet P630
-
HYD321HBer sk Plug-in bas 3-P P630
-
HYW021HBeröringsskydd anslutning P630 3-Polig
-
HYW023HBeröringsskydd spridningsanslutning P630 3-Polig
-
HYW025HBeröringsskydd bak och Plug-in P630 3-Polig
-
HYW050HIsolationsplatta för rak anslutning P630 3P
-
HYW052HBakre beröringsskydd för spridningsanslutning P630 3-Polig

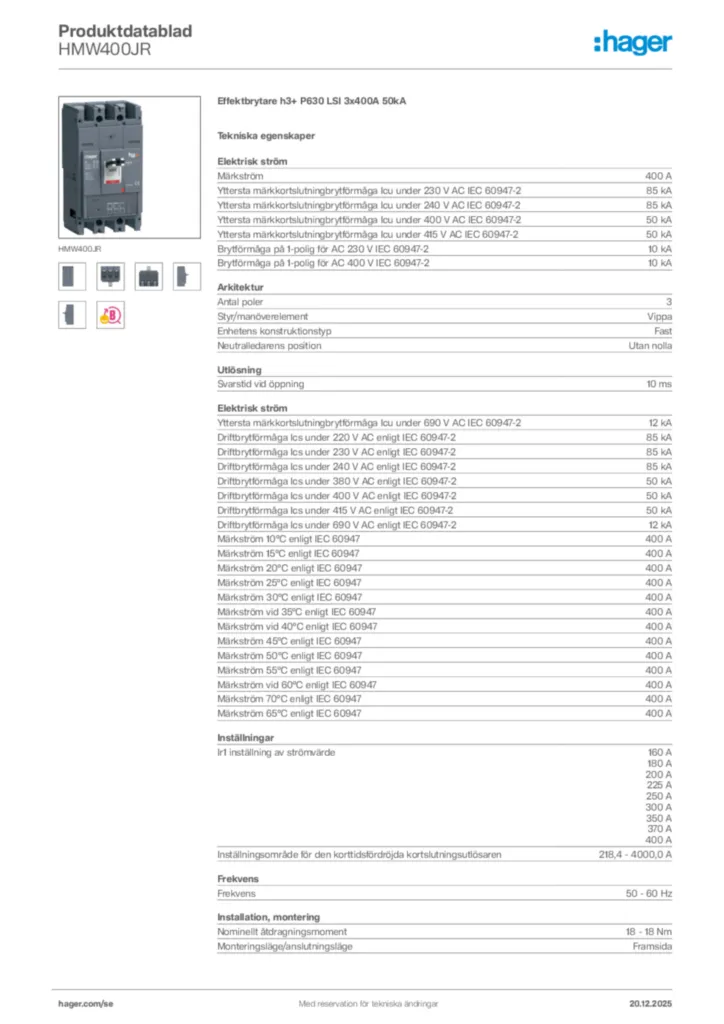

Tekniska egenskaper
Elektrisk ström
-
Märkström400 A
-
Yttersta märkkortslutningbrytförmåga Icu under 230 V AC IEC 60947-285 kA
-
Yttersta märkkortslutningbrytförmåga Icu under 240 V AC IEC 60947-285 kA
-
Yttersta märkkortslutningbrytförmåga Icu under 400 V AC IEC 60947-250 kA
-
Yttersta märkkortslutningbrytförmåga Icu under 415 V AC IEC 60947-250 kA
-
Brytförmåga på 1-polig för AC 230 V IEC 60947-210 kA
-
Brytförmåga på 1-polig för AC 400 V IEC 60947-210 kA
-
Yttersta märkkortslutningbrytförmåga Icu under 690 V AC IEC 60947-212 kA
-
Driftbrytförmåga Ics under 220 V AC enligt IEC 60947-285 kA
-
Driftbrytförmåga Ics under 230 V AC enligt IEC 60947-285 kA
-
Driftbrytförmåga Ics under 240 V AC enligt IEC 60947-285 kA
-
Driftbrytförmåga Ics under 380 V AC enligt IEC 60947-250 kA
-
Driftbrytförmåga Ics under 400 V AC enligt IEC 60947-250 kA
-
Driftbrytförmåga Ics under 415 V AC enligt IEC 60947-250 kA
-
Driftbrytförmåga Ics under 690 V AC enligt IEC 60947-212 kA
-
Märkström 10°C enligt IEC 60947400 A
-
Märkström 15°C enligt IEC 60947400 A
-
Märkström 20°C enligt IEC 60947400 A
-
Märkström 25°C enligt IEC 60947400 A
-
Märkström 30°C enligt IEC 60947400 A
-
Märkström vid 35°C enligt IEC 60947400 A
-
Märkström vid 40°C enligt IEC 60947400 A
-
Märkström 45°C enligt IEC 60947400 A
-
Märkström 50°C enligt IEC 60947400 A
-
Märkström 55°C enligt IEC 60947400 A
-
Märkström vid 60°C enligt IEC 60947400 A
-
Märkström 70°C enligt IEC 60947400 A
-
Märkström 65°C enligt IEC 60947400 A
Arkitektur
-
Antal poler3
-
Styr/manöverelementVippa
-
Enhetens konstruktionstypFast
-
Neutralledarens positionUtan nolla
Utlösning
-
Svarstid vid öppning10 ms
Inställningar
-
Ir1 inställning av strömvärde160 A, 180 A, 200 A, 225 A, 250 A, 300 A, 350 A, 370 A, 400 A
-
Inställningsområde för den korttidsfördröjda kortslutningsutlösaren218,4 - 4000,0 A
Frekvens
-
Frekvens50 - 60 Hz
Installation, montering
-
Nominellt åtdragningsmoment18 - 18 N
-
Monteringsläge/anslutningslägeFramsida
Spänning
-
Nominell impulsskyddspänning Uimp8000 V
-
Nominell isolationsspänning Ui800 V
-
Märkdriftspänning Ue220 - 690 V
Funktioner
-
UtlösningsenhetLSI
Ström
-
Total effektförlust vid nominell märkström57,8 W
-
Förlusteffekt per pol vid In19,3 W
Utrustning
-
Antal växlande hjälpkontakter0
-
Antal öppnande hjälpkontakter0
-
Antal slutande hjälpkontakter0
Säkerhet
-
Kapslingsklass (IP)IP4X
Användningsförhållanden
-
Driftstemperatur-25 - 70 °C
-
Föroreningsgrad enligt IEC 60664 / IEC 60947-23
Anslutning
-
Anslutning/anslutningstypAnslutning
Kabel
-
Material kabelKoppar
Dimensioner
-
Höjd260 mm
-
Bredd140 mm
-
Djup150 mm
Kontroller och indikatorer
-
Integrerad motordriftNej
Kompatibilitet
-
Passar DIN-skenaNej
-
Kompatibel med RDC AOBJa
-
Lämplig för fördelningarJa
Strömförsörjning
-
Position strömförsörjningenDubbelriktad
Elektriskt skydd
-
Överbelastningsskydd (Itd): fördröjning (tr)0,5 s, 1,5 s, 2,5 s, 5 s, 7,5 s, 9 s, 10 s, 12 s, 14 s, 16 s
-
Korttidsskydd (kortlsutning) (std): ström (Isd)1,5, 2, 3, 4, 5, 6, 7, 8, 10
-
Korttidsskydd (kortlsutning) (std): fördröjning (tsd)50 ms, 100 ms, 200 ms, 300 ms, 400 ms
-
Momentant skydd (Ii): rattens inställningskoefficient3, 4, 5, 6, 7, 8, 10, 11, 12
