Rozłączniki bezpiecznikowe listwowe NH i akcesoria

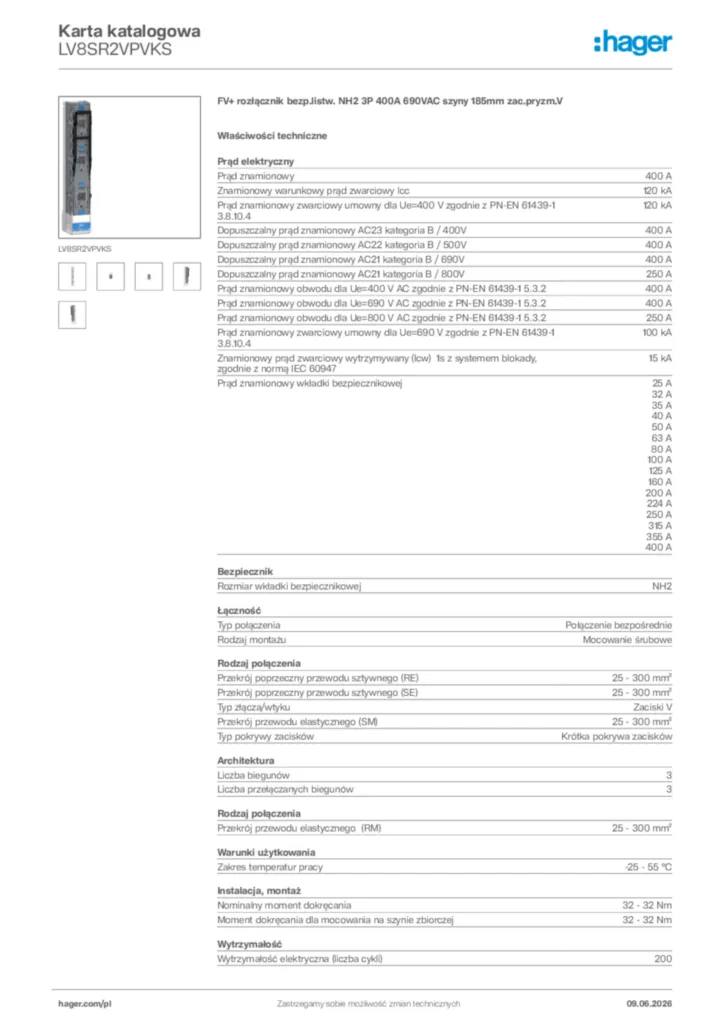

FV+ rozłącznik bezp.listw. NH2 3P 400A 690VAC szyny 185mm zac.pryzm.V LV8SR2VPVKS

Name: LV8SR2VPVKS
Brand: Hager
SKU: LV8SR2VPVKS
Price: 1400 PLN

Cena

1400,00 zł

/ szt. *

Znajdź sprzedawcę

Akcesoria
Specyfikacja techniczna
Wartość dla środowiska
Dokumentacja
Więcej produktów

Uzupełnij swój system

Akcesoria elektryczne 2 dostępne produkty
Akcesoria mechaniczne 4 dostępne produkty
Akcesoria/części do mierników 2 dostępne produkty
Blokady i zamki 1 dostępne produkty
Akcesoria/części zamienne do przyrządów pomiarowych 2 dostępne produkty
Zacisk do szyn fazowych 1 dostępne produkty

Specyfikacja techniczna

Prąd znamionowy

400 A
Znamionowy warunkowy prąd zwarciowy lcc

120 kA
Prąd znamionowy zwarciowy umowny dla Ue=400 V zgodnie z PN-EN 61439-1 3.8.10.4

120 kA
Dopuszczalny prąd znamionowy AC23 kategoria B / 400V

400 A
Dopuszczalny prąd znamionowy AC22 kategoria B / 500V

400 A
Dopuszczalny prąd znamionowy AC21 kategoria B / 690V

400 A
Dopuszczalny prąd znamionowy AC21 kategoria B / 800V

250 A
Prąd znamionowy obwodu dla Ue=400 V AC zgodnie z PN-EN 61439-1 5.3.2

400 A
Prąd znamionowy obwodu dla Ue=690 V AC zgodnie z PN-EN 61439-1 5.3.2

400 A
Prąd znamionowy obwodu dla Ue=800 V AC zgodnie z PN-EN 61439-1 5.3.2

250 A
Prąd znamionowy zwarciowy umowny dla Ue=690 V zgodnie z PN-EN 61439-1 3.8.10.4

100 kA
Znamionowy prąd zwarciowy wytrzymywany (Icw) 1s z systemem blokady, zgodnie z normą IEC 60947

15 kA
Prąd znamionowy wkładki bezpiecznikowej

25 A, 32 A, 35 A, 40 A, 50 A, 63 A, 80 A, 100 A, 125 A, 160 A, 200 A, 224 A, 250 A, 315 A, 355 A, 400 A
Znamionowy prąd krótkotrwały Icw 1s IEC 60947

10 kA

Rozmiar wkładki bezpiecznikowej

NH2

Typ połączenia

Połączenie bezpośrednie
Rodzaj montażu

Mocowanie śrubowe

Przekrój poprzeczny przewodu sztywnego (RE)

25 - 300 mm²
Przekrój poprzeczny przewodu sztywnego (SE)

25 - 300 mm²
Typ złącza/wtyku

Zaciski V
Przekrój przewodu elastycznego (SM)

25 - 300 mm²
Typ pokrywy zacisków

Krótka pokrywa zacisków
Przekrój przewodu elastycznego (RM)

25 - 300 mm²

Liczba biegunów

3
Liczba przełączanych biegunów

3

Zakres temperatur pracy

-25 - 55 °C

Nominalny moment dokręcania

32 - 32 Nm
Moment dokręcania dla mocowania na szynie zbiorczej

32 - 32 Nm

Wytrzymałość elektryczna (liczba cykli)

200
Wytrzymałość mechaniczna (liczba cykli)

800
Całkowity okres użytkowania (wytrzymałość mech. i elektr.) IEC 60947-3 Tab 4

1000

Klasa ochrony przed wnikaniem (IP)

IP2X

Napięcie znamionowe izolacji Ui

1000 V
Znamionowe napięcie udarowe Uimp

12 kV
Napięcie znamionowe łączeniowe Ue (AC)

690 - 690 V

Odległość szyn zbiorczych

185 mm
Wysokość

671 mm
Głębokość

189 mm

Całkowite straty mocy dla prądu znamionowego

54 W
Maksymalna utrata mocy wkładki bezpiecznikowej

34 W
Strata mocy przy pełnym obciążeniu

156 W

Częstotliwość

50 - 60 Hz

Ze wskaźnikiem awarii

Nie

Rozłączenie obustronne

Tak

Zawiera materiał z recyklingu (% całkowitej masy plastiku)

13 %

Wartość dla środowiska

Dążymy do poprawy naszych wyników w zakresie ochrony środowiska poprzez zmniejszenie naszego śladu środowiskowego, jednocześnie działając jako czynnik zrównoważonego rozwoju dla naszych klientów. Dowiedz się więcej

Zgodność z RoHS Tak

Zgodny z REACh – bez SVHC Tak

Bezhalogenowe Tak
