LT rozłącznik bezpiecz. NH1 3P 250A 690VAC płyta zasilanie/odpływ śruba M10 LT150

Name: LT150
Brand: Hager
SKU: 34172-6000
Price: 1027 PLN

Cena

1 027,00 zł

/ szt. *

Znajdź sprzedawcę

Akcesoria
Specyfikacja techniczna
Wartość dla środowiska
Dokumentacja
Więcej produktów

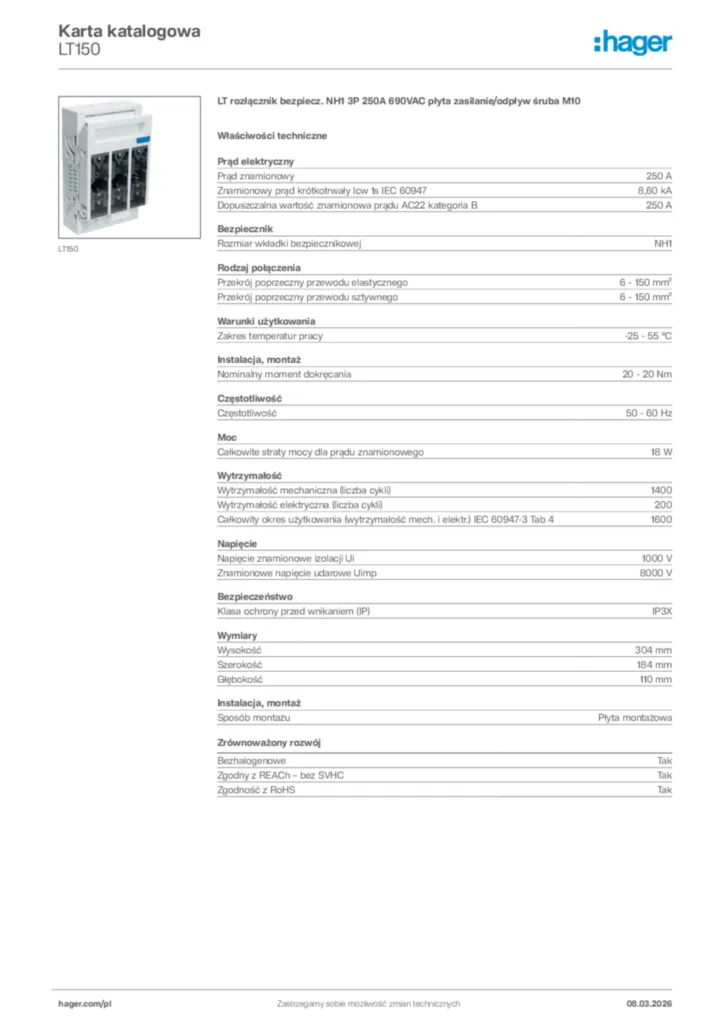

Pobierz kartę produktu

Uzupełnij swój system

Przekładnik prądowy 5 dostępne produkty
Wkładka bezpiecznikowa niskiego napięcia 3 dostępne produkty
Akcesoria/części do podstaw bezpiecznikowych NH 2 dostępne produkty
Akcesoria mechaniczne 1 dostępne produkty

Przejdź do kategorii 3 dostępne produkty

Specyfikacja techniczna

Prąd znamionowy In

250 A
Znamionowy prąd krótkotrwały Icw 1s IEC 60947

8,60 kA
Prąd znamionowy obwodu dla Ue=690 V AC zgodnie z PN-EN 61439-1 5.3.2

250 A
Wkładka bezp. podczas testu. Znam. prąd zwarciowy Ue=690 V IEC 61439-1 3.8.10.4

250 A
Prąd znamionowy zwarciowy umowny dla Ue=400 V zgodnie z PN-EN 61439-1 3.8.10.4

80 kA
Prąd znamionowy obwodu dla Ue=440 V DC zgodnie z PN-EN 61439-1 5.3.2

250 A
Prąd znamionowy przy 45°C

237,50 A
Prąd znamionowy przy 55°C

212,50 A
Dopuszczalny prąd znamionowy AC23 kategoria B / 400V

250 A
Dopuszczalny prąd znamionowy AC22 kategoria B / 500V

250 A
Dopuszczalny prąd znamionowy AC22 kategoria B / 690V

250 A
Prąd znamionowy wkładki bezpiecznikowej

2 A, 4 A, 6 A, 10 A, 16 A, 20 A, 25 A, 32 A, 35 A, 40 A, 50 A, 63 A, 80 A, 100 A, 125 A, 160 A, 200 A, 224 A, 250 A
Prąd znamionowy przy 40°C

250 A
Prąd znamionowy przy 70°C

175 A
Prąd znamionowy obwodu dla Ue=400 V AC zgodnie z PN-EN 61439-1 5.3.2

250 A
Prąd znamionowy zwarciowy umowny dla Ue=500 V zgodnie z PN-EN 61439-1 3.8.10.4

80 kA
Prąd znamionowy obwodu dla Ue=250 V DC zgodnie z PN-EN 61439-1 5.3.2

250 A
Prąd znamionowy przy 65°C

187,50 A
Wkładka bezp. podczas testu. Znam. prąd zwarciowy Ue=400 V IEC 61439-1 3.8.10.4

250 A
Prąd znamionowy obwodu dla Ue=500 V AC zgodnie z PN-EN 61439-1 5.3.2

250 A
Prąd znamionowy zwarciowy umowny dla Ue=690 V zgodnie z PN-EN 61439-1 3.8.10.4

80 kA
Wkładka bezp. podczas testu. Znam. prąd zwarciowy Ue=500 V IEC 61439-1 3.8.10.4

250 A
Prąd znamionowy przy 60°C

200 A
Prąd znamionowy przy 50°C

225 A

Rozmiar wkładki bezpiecznikowej

NH1

Przekrój poprzeczny przewodu elastycznego

6 - 150 mm²
Przekrój poprzeczny przewodu sztywnego

6 - 150 mm²
Typ złącza/wtyku

Zacisk M10
Typ połączenia wyjściowego

Zaciski śrubowe
Typ połączenia wejściowego

Zaciski śrubowe

Typ połączenia

Zaciski śrubowe

Zakres temperatur pracy

-25 - 55 °C
Temperatura przechowywania/transportu

-40 - 70 °C
Stopień zanieczyszczenia zgodnie z IEC 60664/IEC 60947-2

3

Nominalny moment dokręcania

20 - 20 Nm
Sposób montażu

Płyta montażowa
Montaż

Poziomy, Pionowy

Częstotliwość

50 - 60 Hz

Moc rozproszona (we wkładce topikowej)

18 W
Moc rozproszona przy pełnym obciążeniu

87 W
Maksymalna moc rozproszona (we wkładce topikowej)

23 W

Wytrzymałość mechaniczna (liczba cykli)

1400
Wytrzymałość elektryczna (liczba cykli)

200
Całkowity okres użytkowania (wytrzymałość mech. i elektr.) IEC 60947-3 Tab 4

1600

Napięcie znamionowe izolacji Ui

1000 V
Znamionowe napięcie udarowe Uimp

8000 V
Napięcie znamionowe łączeniowe Ue (AC)

690 - 690 V
Kategoria przepięciowa

4

Klasa ochrony przed wnikaniem (IP)

IP3X
Elektroniczny system monitorowania bezpieczników

Nie
Konwencjonalna termika na wolnym powietrzu. Prąd z łącznikiem bezpiecznikowym i standardowym przekrój IEC 60947-1

250 A
Konwencjonalna termika na wolnym powietrzu. Prąd z łącznikiem stałym i standardowym przekrój IEC 60947-1

365 A

Wysokość

304 mm
Szerokość

184 mm
Głębokość

110 mm

Norma

PN-EN 60947-1; PN-EN 60947-3

Liczba biegunów

3
Element sterujący/obsługowy

Uchwyt pokrywy

Klasa palności według UL94

V0

Wartość dla środowiska

Dążymy do poprawy naszych wyników w zakresie ochrony środowiska poprzez zmniejszenie naszego śladu środowiskowego, jednocześnie działając jako czynnik zrównoważonego rozwoju dla naszych klientów. Dowiedz się więcej

Zgodność z RoHS Tak

Zgodny z REACH – bez SVHC Tak

Bezhalogenowe Tak
