LT rozłącznik bezpiecz. NH00 3P 160A 690VAC szyny 60mm odp.zac.pryzm.Cu/Al 70mm2 LT057

Name: LT057
Brand: Hager
SKU: 39051-6000
Price: 899 PLN

Cena

899,00 zł

/ Sztuka *

catalog.product_page.transfer_button.label

Akcesoria
Specyfikacja techniczna
catalog.pageproduct.title_sustainability.h2

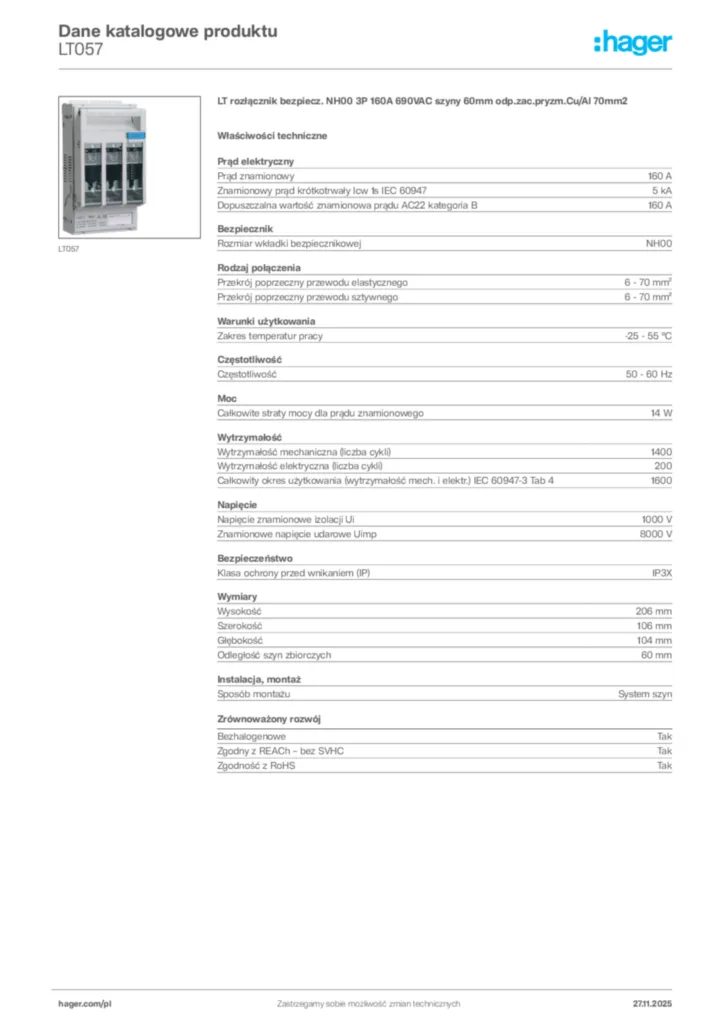

Dokumentacja
Wi?cej produktów

product.page.accessories.title

Wkładka bezpiecznikowa niskiego napięcia 2 product.page.accessories.products-available
Akcesoria/części do podstaw bezpiecznikowych NH 1 product.page.accessories.products-available
Styki pomocnicze 1 product.page.accessories.products-available
Połączenie zacisków kablowych 1 product.page.accessories.products-available

product.page.accessories.referenced_by.title 6 product.page.accessories.products-available

Specyfikacja techniczna

Prąd znamionowy In

160 A
Znamionowy prąd krótkotrwały Icw 1s IEC 60947

5 kA
Prąd znamionowy obwodu dla Ue=690 V AC zgodnie z PN-EN 61439-1 5.3.2

160 A
Wkładka bezp. podczas testu. Znam. prąd zwarciowy Ue=690 V IEC 61439-1 3.8.10.4

160 A
Prąd znamionowy zwarciowy umowny dla Ue=400 V zgodnie z PN-EN 61439-1 3.8.10.4

80 kA
Prąd znamionowy obwodu dla Ue=440 V DC zgodnie z PN-EN 61439-1 5.3.2

100 A
Prąd znamionowy przy 45°C

152 A
Prąd znamionowy przy 55°C

136 A
Dopuszczalny prąd znamionowy AC23 kategoria B / 400V

160 A
Dopuszczalny prąd znamionowy AC22 kategoria B / 500V

160 A
Dopuszczalny prąd znamionowy AC21 kategoria B / 690V

160 A
Prąd znamionowy wkładki bezpiecznikowej

2 A, 4 A, 6 A, 10 A, 16 A, 20 A, 25 A, 32 A, 35 A, 40 A, 50 A, 63 A, 80 A, 100 A, 125 A, 160 A
Prąd znamionowy obwodu dla Ue=220 V DC zgodnie z PN-EN 61439-1 5.3.2

160 A
Prąd znamionowy przy 40°C

160 A
Prąd znamionowy przy 70°C

112 A
Prąd znamionowy obwodu dla Ue=400 V AC zgodnie z PN-EN 61439-1 5.3.2

160 A
Prąd znamionowy zwarciowy umowny dla Ue=500 V zgodnie z PN-EN 61439-1 3.8.10.4

80 kA
Prąd znamionowy przy 65°C

120 A
Wkładka bezp. podczas testu. Znam. prąd zwarciowy Ue=400 V IEC 61439-1 3.8.10.4

160 A
Prąd znamionowy obwodu dla Ue=500 V AC zgodnie z PN-EN 61439-1 5.3.2

160 A
Prąd znamionowy zwarciowy umowny dla Ue=690 V zgodnie z PN-EN 61439-1 3.8.10.4

80 kA
Wkładka bezp. podczas testu. Znam. prąd zwarciowy Ue=500 V IEC 61439-1 3.8.10.4

160 A
Prąd znamionowy przy 60°C

128 A
Prąd znamionowy przy 50°C

144 A

Rozmiar wkładki bezpiecznikowej

NH00

Przekrój poprzeczny przewodu elastycznego

6 - 70 mm²
Przekrój poprzeczny przewodu sztywnego

6 - 70 mm²
Typ złącza/wtyku

Zacisk pryzmatyczny, Zacisk M8
Typ połączenia wyjściowego

Połączenie zaciskowe
Typ połączenia wejściowego

Połączenie zaciskowe

Typ połączenia

Połączenie zaciskowe

Zakres temperatur pracy

-25 - 55 °C
Temperatura przechowywania/transportu

-40 - 70 °C
Stopień zanieczyszczenia zgodnie z IEC 60664/IEC 60947-2

3

Nominalny moment dokręcania

3 - 3 Nm
Moment dokręcania dla mocowania na szynie zbiorczej

6 - 6 Nm
Sposób montażu

System szyn
Montaż

Poziomy, Pionowy

Częstotliwość

50 - 60 Hz

Moc rozproszona (we wkładce topikowej)

14 W
Moc rozproszona przy pełnym obciążeniu

50 W
Maksymalna moc rozproszona (we wkładce topikowej)

12 W

Wytrzymałość mechaniczna (liczba cykli)

1400
Wytrzymałość elektryczna (liczba cykli)

200
Całkowity okres użytkowania (wytrzymałość mech. i elektr.) IEC 60947-3 Tab 4

1600

Napięcie znamionowe izolacji Ui

1000 V
Znamionowe napięcie udarowe Uimp

8000 V
Napięcie znamionowe łączeniowe Ue (AC)

690 - 690 V
Kategoria przepięciowa

4

Klasa ochrony przed wnikaniem (IP)

IP3X
Elektroniczny system monitorowania bezpieczników

Nie
Konwencjonalna termika na wolnym powietrzu. Prąd z łącznikiem bezpiecznikowym i standardowym przekrój IEC 60947-1

160 A
Konwencjonalna termika na wolnym powietrzu. Prąd z łącznikiem stałym i standardowym przekrój IEC 60947-1

225 A

Wysokość

206 mm
Szerokość

106 mm
Głębokość

104 mm
Odległość szyn zbiorczych

60 mm
Szerokość/grubość szyny zbiorczej

12 - 12 mm

Norma

PN-EN 60947-1; PN-EN 60947-3

Liczba biegunów

3
Element sterujący/obsługowy

Uchwyt pokrywy

Pozycja wejścia kabla

Góra

Klasa palności według UL94

V0

catalog.pageproduct.title_sustainability.h2

Dążymy do poprawy naszych wyników w zakresie ochrony środowiska poprzez zmniejszenie naszego śladu środowiskowego, jednocześnie działając jako czynnik zrównoważonego rozwoju dla naszych klientów. Dowiedz si? wi?cej

Zgodność z RoHS Tak

Zgodny z REACH – bez SVHC Tak

Bezhalogenowe Tak
