LT rozłącznik bezpiecz. NH000 3P 100A 690VAC szyny 60mm odpływ dolny zac. 50mm2 LT0056

Name: LT0056
Brand: Hager
SKU: 39010-6000
Price: 612.5 PLN

Cena

612,50 zł

/ szt. *

Znajdź sprzedawcę

Akcesoria
Specyfikacja techniczna
Wartość dla środowiska
Dokumentacja
Więcej produktów

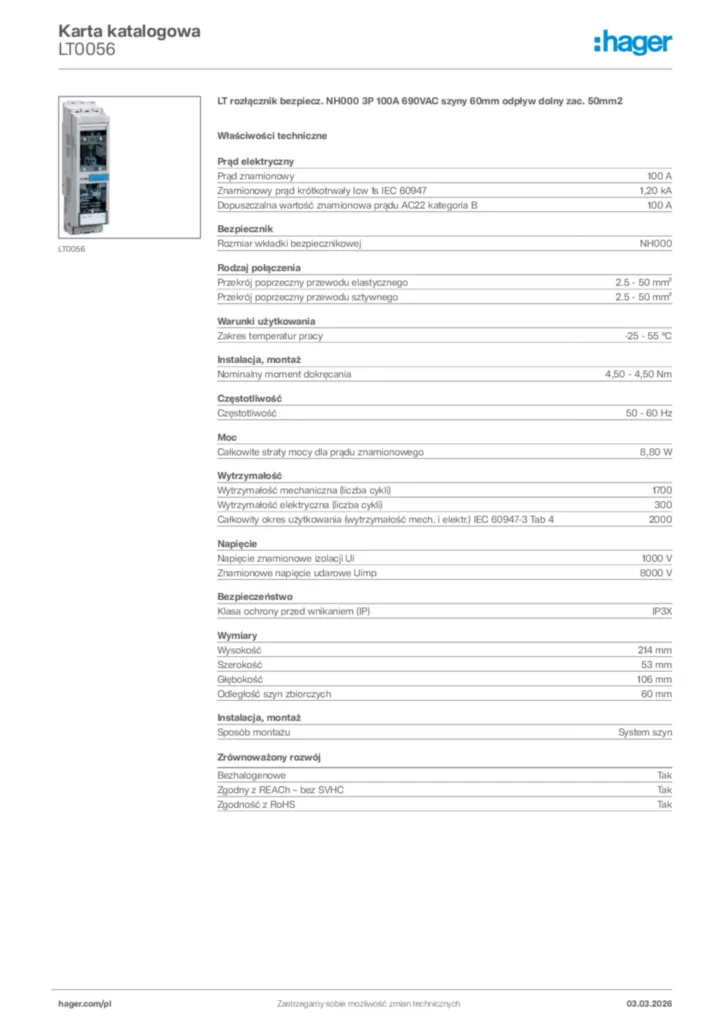

Pobierz kartę produktu

Uzupełnij swój system

Wkładka bezpiecznikowa niskiego napięcia 3 dostępne produkty
Akcesoria/części do podstaw bezpiecznikowych NH 1 dostępne produkty
Styki pomocnicze 1 dostępne produkty

Przejdź do kategorii 6 dostępne produkty

Specyfikacja techniczna

Prąd znamionowy In

100 A
Znamionowy prąd krótkotrwały Icw 1s IEC 60947

1,20 kA
Prąd znamionowy obwodu dla Ue=690 V AC zgodnie z PN-EN 61439-1 5.3.2

100 A
Wkładka bezp. podczas testu. Znam. prąd zwarciowy Ue=690 V IEC 61439-1 3.8.10.4

100 A
Prąd znamionowy zwarciowy umowny dla Ue=400 V zgodnie z PN-EN 61439-1 3.8.10.4

80 kA
Prąd znamionowy obwodu dla Ue=440 V DC zgodnie z PN-EN 61439-1 5.3.2

100 A
Prąd znamionowy przy 45°C

95 A
Prąd znamionowy przy 55°C

85 A
Dopuszczalny prąd znamionowy AC23 kategoria B / 400V

100 A
Dopuszczalny prąd znamionowy AC22 kategoria B / 500V

100 A
Dopuszczalny prąd znamionowy AC21 kategoria B / 690V

100 A
Prąd znamionowy wkładki bezpiecznikowej

2 A, 4 A, 6 A, 10 A, 16 A, 20 A, 25 A, 32 A, 35 A, 40 A, 50 A, 63 A, 80 A, 100 A
Prąd znamionowy obwodu dla Ue=220 V DC zgodnie z PN-EN 61439-1 5.3.2

100 A
Prąd znamionowy przy 40°C

100 A
Prąd znamionowy przy 70°C

70 A
Prąd znamionowy obwodu dla Ue=400 V AC zgodnie z PN-EN 61439-1 5.3.2

100 A
Prąd znamionowy zwarciowy umowny dla Ue=500 V zgodnie z PN-EN 61439-1 3.8.10.4

80 kA
Prąd znamionowy obwodu dla Ue=250 V DC zgodnie z PN-EN 61439-1 5.3.2

100 A
Prąd znamionowy przy 65°C

75 A
Wkładka bezp. podczas testu. Znam. prąd zwarciowy Ue=400 V IEC 61439-1 3.8.10.4

100 A
Prąd znamionowy obwodu dla Ue=500 V AC zgodnie z PN-EN 61439-1 5.3.2

100 A
Prąd znamionowy zwarciowy umowny dla Ue=690 V zgodnie z PN-EN 61439-1 3.8.10.4

80 kA
Wkładka bezp. podczas testu. Znam. prąd zwarciowy Ue=500 V IEC 61439-1 3.8.10.4

100 A
Prąd znamionowy przy 60°C

80 A
Prąd znamionowy przy 50°C

90 A

Rozmiar wkładki bezpiecznikowej

NH000

Przekrój poprzeczny przewodu elastycznego

2.5 - 50 mm²
Przekrój poprzeczny przewodu sztywnego

2.5 - 50 mm²
Typ złącza/wtyku

Zacisk skrzynki
Typ połączenia wyjściowego

Zacisk skrzynkowy
Typ połączenia wejściowego

Szyna zbiorcza

Typ połączenia

Zacisk skrzynkowy

Zakres temperatur pracy

-25 - 55 °C
Temperatura przechowywania/transportu

-40 - 70 °C
Stopień zanieczyszczenia zgodnie z IEC 60664/IEC 60947-2

3

Nominalny moment dokręcania

4,50 - 4,50 Nm
Moment dokręcania dla mocowania na szynie zbiorczej

4,50 - 4,50 Nm
Sposób montażu

System szyn
Montaż

Poziomy, Pionowy

Częstotliwość

50 - 60 Hz

Moc rozproszona (we wkładce topikowej)

8,80 W
Moc rozproszona przy pełnym obciążeniu

31 W
Maksymalna moc rozproszona (we wkładce topikowej)

7,50 W

Wytrzymałość mechaniczna (liczba cykli)

1700
Wytrzymałość elektryczna (liczba cykli)

300
Całkowity okres użytkowania (wytrzymałość mech. i elektr.) IEC 60947-3 Tab 4

2000

Napięcie znamionowe izolacji Ui

1000 V
Znamionowe napięcie udarowe Uimp

8000 V
Napięcie znamionowe łączeniowe Ue (AC)

690 - 690 V
Kategoria przepięciowa

4

Klasa ochrony przed wnikaniem (IP)

IP3X
Elektroniczny system monitorowania bezpieczników

Nie
Konwencjonalna termika na wolnym powietrzu. Prąd z łącznikiem bezpiecznikowym i standardowym przekrój IEC 60947-1

100 A
Konwencjonalna termika na wolnym powietrzu. Prąd z łącznikiem stałym i standardowym przekrój IEC 60947-1

160 A

Wysokość

214 mm
Szerokość

53 mm
Głębokość

106 mm
Odległość szyn zbiorczych

60 mm
Szerokość/grubość szyny zbiorczej

12 - 12 mm

Norma

PN-EN 60947-1; PN-EN 60947-3

Liczba biegunów

3
Element sterujący/obsługowy

Uchwyt pokrywy

Pozycja wejścia kabla

Z dołu / na dole

Klasa palności według UL94

V0

Wartość dla środowiska

Dążymy do poprawy naszych wyników w zakresie ochrony środowiska poprzez zmniejszenie naszego śladu środowiskowego, jednocześnie działając jako czynnik zrównoważonego rozwoju dla naszych klientów. Dowiedz się więcej

Zgodność z RoHS Tak

Zgodny z REACH – bez SVHC Tak

Bezhalogenowe Tak
