HNF980H - MCCB Wyłącznik mocy h1600 3P 50kA 1250A LSI
HNF980H - MCCB Wyłącznik mocy h1600 3P 50kA 1250A LSI

MCCB Wyłącznik mocy h1600 3P 50kA 1250A LSI

HNF980H

HNF980H - MCCB Wyłącznik mocy h1600 3P 50kA 1250A LSI
HNF980H - MCCB Wyłącznik mocy h1600 3P 50kA 1250A LSI
  • Główna aparatura łącze­niowa

MCCB Wyłącznik mocy h1600 3P 50kA 1250A LSI HNF980H

EAN
3250613349899
Liczba w opakowaniu
1 szt.
Grupa rabatowa
UTS
Cena
18 492,00 zł
/ szt. *
18492,00  zł
/ szt. *

You have to log in with your myHager profile to see prices and to order.

Dodaj do listy
Dodaj do listy

Zaloguj się, aby utworzyć listę produktów

Aby tworzyć listy produktów, musisz być zalogowany na swoje konto myHager

Utwórz konto Zaloguj się
  • Akcesoria
  • Specyfikacja techniczna
  • Wartość dla środowiska
  • Dokumentacja
  • Więcej produktów

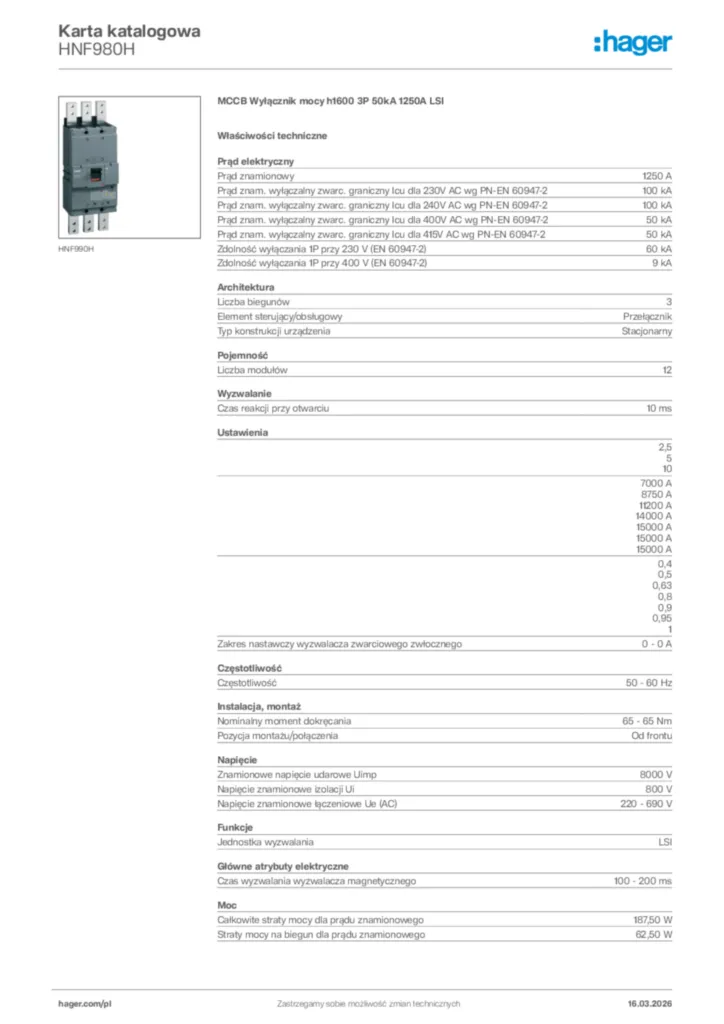

Pobierz kartę produktu

Uzupełnij swój system

Akcesoria opcjonalne

  • Przewód blokujący elek­trycznej 1 dostępne produkty
  • Styki pomoc­nicze i sygna­lizacyjne 4 dostępne produkty
  • Wyzwalacz podna­pię­ciowy 11 dostępne produkty
  • Wyzwalacz wzro­stowy 6 dostępne produkty
  • Napędy ręczne bezpo­srednie 2 dostępne produkty
  • Zobacz więcej 4 dostępne inne produkty

Uzupełnij swój system

  • Przewód blokujący elek­trycznej
  • Styki pomoc­nicze i sygna­lizacyjne
  • Wyzwalacz podna­pię­ciowy
  • Wyzwalacz wzro­stowy
  • Napędy ręczne bezpo­srednie
  • Blokady dźwigni
  • Napęd silnikowy
  • Prze­wody pomoc­nicze
  • HXB069H

    MCCB Blokada elektryczna h3 napędów zdalnych typ B

    294,00 zł  / szt.*
    Dodaj do listy
    Dodaj do listy
  • HXC021H

    MCCB Styk pomocniczy h250-h1600 1P 230VAC

    303,00 zł  / szt.*
    Dodaj do listy
    Dodaj do listy
  • HXC024H

    MCCB Styk sygnalizacyjny H250-H1600 1P 230VAC

    303,00 zł  / szt.*
    Dodaj do listy
    Dodaj do listy
  • HXC025H

    MCCB Styk pomocniczy H250-H1600 1NO+1NC 230VAC

    303,00 zł  / szt.*
    Dodaj do listy
    Dodaj do listy
  • HXC026H

    MCCB Styk alarmowy H250-H1600 1NO+1NC

    419,00 zł  / szt.*
    Dodaj do listy
    Dodaj do listy
  • HXE011H

    MCCB Wyzwalacz podnapięciowy h800-h1600 24VDC

    769,00 zł  / szt.*
    Dodaj do listy
    Dodaj do listy
  • HXE013H

    MCCB Wyzwalacz podnapięciowy h800-h1600 110-120VAC

    769,00 zł  / szt.*
    Dodaj do listy
    Dodaj do listy
  • HXE014H

    MCCB Wyzwalacz podnapięciowy h800-h1600 220-240VAC

    769,00 zł  / szt.*
    Dodaj do listy
    Dodaj do listy
  • HXE015H

    MCCB Wyzwalacz podnapięciowy h800-h1600 380-415VAC

    769,00 zł  / szt.*
    Dodaj do listy
    Dodaj do listy
  • HXE051H

    MCCB Wyzwalacz podnapięciowy zwłoczny h800-h1600 3P 24VDC

    942,00 zł  / szt.*
    Dodaj do listy
    Dodaj do listy
  • HXE053H

    MCCB Wyzwalacz podnapięciowy zwłoczny h800-h1600 3P 110-120VAC

    996,00 zł  / szt.*
    Dodaj do listy
    Dodaj do listy
  • HXE055H

    MCCB Wyzwalacz podnapięciowy zwłoczny h800-h1600 3P 380-415VAC

    1087,00  zł  / szt.*
    Dodaj do listy
    Dodaj do listy
  • HXF051H

    MCCB Wyzwalacz podnapięciowy zwłoczny h800-h1600 4P 24VDC

    1047,00  zł  / szt.*
    Dodaj do listy
    Dodaj do listy
  • HXF053H

    MCCB Wyzwalacz podnapięciowy zwłoczny h800-h1600 4P 110-120VAC

    1062,00  zł  / szt.*
    Dodaj do listy
    Dodaj do listy
  • HXF054H

    MCCB Wyzwalacz podnapięciowy zwłoczny h1600 4P 220-240VAC

    1072,00  zł  / szt.*
    Dodaj do listy
    Dodaj do listy
  • HXF055H

    MCCB Wyzwalacz podnapięciowy zwłoczny h800-h1600 4P 380-415VAC

    1157,00  zł  / szt.*
    Dodaj do listy
    Dodaj do listy
  • HXF001H

    MCCB Wyzwalacz wzrostowy h1600 24VDC

    461,00 zł  / szt.*
    Dodaj do listy
    Dodaj do listy
  • HXF002H

    MCCB Wyzwalacz wzrostowy h1600 48VDC

    461,00 zł  / szt.*
    Dodaj do listy
    Dodaj do listy
  • HXF003H

    MCCB Wyzwalacz wzrostowy h1600 100-120VAC

    461,00 zł  / szt.*
    Dodaj do listy
    Dodaj do listy
  • HXF004H

    MCCB Wyzwalacz wzrostowy h1600 200-240VAC

    443,00 zł  / szt.*
    Dodaj do listy
    Dodaj do listy
  • HXF005H

    MCCB Wyzwalacz wzrostowy h1600 380-450VAC

    461,00 zł  / szt.*
    Dodaj do listy
    Dodaj do listy
  • HXF008H

    MCCB Wyzwalacz wzrostowy h1600 110VDC

    443,00 zł  / szt.*
    Dodaj do listy
    Dodaj do listy
  • HXF030H

    MCCB Napęd obrotowy bezpośredni h1250-h1600

    720,00 zł  / szt.*
    Dodaj do listy
    Dodaj do listy
  • HXF031H

    MCCB Napęd obrotowy na drzwi h1250-h1600

    2447,00  zł  / szt.*
    Dodaj do listy
    Dodaj do listy
  • HXF039H

    MCCB Blokada dźwigni h1250-h1600

    181,00 zł  / szt.*
    Dodaj do listy
    Dodaj do listy
  • HXF040H

    MCCB Napęd silnikowy h1250-h1600 24VDC

    7522,00  zł  / szt.*
    Dodaj do listy
    Dodaj do listy
  • HXF042H

    MCCB Napęd silnikowy h1250-h1600 200-230VAC

    8013,00  zł  / szt.*
    Dodaj do listy
    Dodaj do listy
  • HYA035H

    MCCB Zestaw przyłączeniowy 3P/4P

    115,00 zł  / szt.*
    Dodaj do listy
    Dodaj do listy

Specyfikacja techniczna

Prąd elek­tryczny
  • Prąd znamio­nowy
    1250 A
  • Prąd znam. wyłączalny zwarc. graniczny Icu dla 230V AC wg PN-EN 60947-2
    100 kA
  • Prąd znam. wyłączalny zwarc. graniczny Icu dla 240V AC wg PN-EN 60947-2
    100 kA
  • Prąd znam. wyłączalny zwarc. graniczny Icu dla 400V AC wg PN-EN 60947-2
    50 kA
  • Prąd znam. wyłączalny zwarc. graniczny Icu dla 415V AC wg PN-EN 60947-2
    50 kA
  • Zdol­ność wyłączania 1P przy 230 V (EN 60947-2)
    60 kA
  • Zdol­ność wyłączania 1P przy 400 V (EN 60947-2)
    9 kA
Archi­tek­tura
  • Liczba biegunów
    3
  • Element sterujący/ob­sługowy
    Prze­łącznik
  • Typ konstrukcji urządzenia
    Stacjonarny
‌Pojem­ność
  • Liczba modułów
    12
Wyzwalanie
  • Czas reakcji przy otwarciu
    10 ms
  • AT_Ma­gnetic­Pro­tec­tionK­nob­Set­ting
    2,5, 5, 10
  • AT_Ran­geMa­gneticA­djust­ment
    7000 A, 8750 A, 11200 A, 14000 A, 15000 A, 15000 A, 15000 A
  • AT_Ther­mal­Pro­tec­tionK­nob­Set­ting
    0,4, 0,5, 0,63, 0,8, 0,9, 0,95, 1
Ustawienia
  • Zakres nastawczy wyzwalacza zwar­cio­wego zwłocz­nego
    0 - 0 A
Często­tliwość
  • Często­tliwość
    50 - 60 Hz
Instalacja, montaż
  • Nomi­nalny moment dokręcania
    65 - 65 Nm
  • Pozycja montażu/po­łączenia
    Od frontu
Napięcie
  • Znamio­nowe napięcie udarowe Uimp
    8000 V
  • Napięcie znamio­nowe izolacji Ui
    800 V
  • Napięcie znamio­nowe łącze­niowe Ue (AC)
    220 - 690 V
Funkcje
  • Jednostka wyzwalania
    LSI
Główne atrybuty elek­tryczne
  • Czas wyzwalania wyzwalacza magnetycz­nego
    100 - 200 ms
Moc
  • Całko­wite straty mocy dla prądu znamio­nowego
    187,50 W
  • Straty mocy na biegun dla prądu znamio­nowego
    62,50 W
Wytrzyma­łość
  • Wytrzyma­łość elek­tryczna (liczba cykli)
    1000
  • Wytrzyma­łość mechaniczna (liczba cykli)
    4000
Sprzęt
  • Liczba styków pomoc­niczych prze­łącz­nych
    0
  • Liczba styków pomoc­niczych rozwier­nych
    0
  • Liczba styków pomoc­niczych zwier­nych
    0
Bezpie­czeń­stwo
  • Klasa ochrony przed wnika­niem (IP)
    IP4X
Warunki użyt­ko­wania
  • Zakres temperatur pracy
    -25 - 70 °C
Rodzaj połączenia
  • Prze­krój poprzeczny prze­wodu elastycz­nego
    3x 240 mm²
  • Prze­krój poprzeczny prze­wodu sztyw­nego
    3x 240 mm²
  • Typ złącza/w­tyku
    Zaciski
Elementy sterujące i wskaź­niki
  • Wbudowany napęd silnikowy
    Nie
Kompa­ty­bil­ność
  • Pasuje do szyn DIN
    Nie
Zasilanie
  • Pozycja zasilania
    Dwukie­run­kowy

Wartość dla środowiska

Dążymy do poprawy naszych wyników w zakresie ochrony środowiska poprzez zmniejszenie naszego śladu środowiskowego, jednocześnie działając jako czynnik zrównoważonego rozwoju dla naszych klientów. Dowiedz się więcej

Certyfikaty i dokumenty

REACH declaration HNF980H (english)
PDF
103,10 kB
RoHS declaration HNF980H (english)
PDF
103,59 kB

Pobierz

  • Obraz produktu

    Zdjęcie HNF980H | Hager Polska

    Zdjęcie produktu HNF980H

  • Instrukcja montażu

    Zdjęcie Instrukcja montażu International 2021-06-07 | Hager Polska

    Instrukcja montażu International 2021-06-07

    PDF
    3,62 MB
  • Dane techniczne - Deklaracja zgodności

    Zdjęcie Declaration | Hager Polska

    Declaration

    Dane techniczne - Deklaracja zgodności International 2022-06-23

    PDF
    287,24 kB
    Zdjęcie Deklaracja zgodności UE | Hager Polska

    Deklaracja zgodności UE

    Dane techniczne - Deklaracja zgodności pl-PL 2022-10-25

    PDF
    184,62 kB
Więcej materiałów

Zobacz inne produkty z tej serii

    5
  • 1
    HEE800H - MCCB Wyłącznik mocy h1000 3P 70kA 800A LSI
    HEE800H
    MCCB Wyłącznik mocy h1000 3P 70kA 800A LSI
    Cena
    12982,00  zł
    / szt. *
    12982,00  zł
    / szt. *
  • 2
    HEE801H - MCCB Wyłącznik mocy h1000 4P 70kA 800A LSI
    HEE801H
    MCCB Wyłącznik mocy h1000 4P 70kA 800A LSI
    Cena
    17793,00  zł
    / szt. *
    17793,00  zł
    / szt. *
  • 3
    HEE970H - MCCB Wyłącznik mocy h1000 3P 70kA 1000A LSI
    HEE970H
    MCCB Wyłącznik mocy h1000 3P 70kA 1000A LSI
    Cena
    17375,00  zł
    / szt. *
    17375,00  zł
    / szt. *
  • 4
    HEE971H - MCCB Wyłącznik mocy h1000 4P 70kA 1000A LSI
    HEE971H
    MCCB Wyłącznik mocy h1000 4P 70kA 1000A LSI
    Cena
    22904,00  zł
    / szt. *
    22904,00  zł
    / szt. *
  • 5
    HEF980H - MCCB Wyłącznik mocy h1600 3P 70kA 1250A LSI
    HEF980H
    MCCB Wyłącznik mocy h1600 3P 70kA 1250A LSI
    Cena
    20072,00  zł
    / szt. *
    20072,00  zł
    / szt. *
*Zastrzega się możliwość wprowadzenia zmian cenowych oraz technicznych w dowolnym momencie. Podane ceny nie zawierają podatku VAT

Produkty i rozwiązania

  • Rozdział energii
  • Automatyka budynku i osprzęt elektroinstalacyjny
  • Systemy prowadzenia przewodów
  • Nasze rozwiązania

Pomoc i wsparcie

  • Kontakt
  • Pomocne narzędzia
  • Dokumenty do pobrania
  • Akademia Hager
  • Centra biurowo-szkoleniowe
  • Kariera

Chcesz być na bieżąco z informacjami i nowościami?

  • Newsletter

Zaob­serwuj nas


  • O nas
  • Polityka prywatności
  • Cookies
  • Procedura zgłoszeń naruszeń prawa - ochrona sygnalistów
  • Ochrona praw autorskich
  • Strategia podatkowa
  • Zgłoś lukę

Hager Polo Sp. z o.o.
PL 43-100 Tychy, ul. Fabryczna 10
NIP: 646-001-55-32
