EAN

3250613349943

Liczba w opakowaniu

1 Sztuka

Grupa rabatowa

UTS

Wyłączniki mocy MCCB

MCCB Wyłącznik mocy h1600 3P 70kA 1600A LSI HEF990H

Cena

30 201,00 zł

/ Sztuka *

catalog.product_page.transfer_button.label

Akcesoria
Specyfikacja techniczna
Dokumentacja
Wi?cej produktów

product.page.accessories.title

Wyzwalacz podnapięciowy 11 product.page.accessories.products-available
Blokady dźwigni 1 product.page.accessories.products-available
Styki pomocnicze i sygnalizacyjne 4 product.page.accessories.products-available
Przewód blokujący elektrycznej 1 product.page.accessories.products-available
Napędy ręczne bezposrednie 2 product.page.accessories.products-available
Napęd silnikowy 2 product.page.accessories.products-available

Specyfikacja techniczna

Prąd znamionowy In

1600 A
Prąd znam. wyłączalny zwarc. graniczny Icu dla 230V AC wg PN-EN 60947-2

100 kA
Prąd znam. wyłączalny zwarc. graniczny Icu dla 240V AC wg PN-EN 60947-2

100 kA
Prąd znam. wyłączalny zwarc. graniczny Icu dla 400V AC wg PN-EN 60947-2

70 kA
Prąd znam. wyłączalny zwarc. graniczny Icu dla 415V AC wg PN-EN 60947-2

70 kA
Zdolność wyłączania 1P przy 230 V (EN 60947-2)

60 kA
Zdolność wyłączania 1P przy 400 V (EN 60947-2)

9 kA

Liczba biegunów

3
Element sterujący/obsługowy

Przełącznik
Typ konstrukcji urządzenia

Wbudowany na stałe

Liczba modułów

12

Czas reakcji przy otwarciu

10 ms

Nastawa wyzwalacza elektromagnetycznego

2,5, 5, 10
Zakres regulacji magnetycznej

8960 A, 11200 A, 14000 A, 17920 A, 19200 A, 19200 A, 19200 A
Nastawa wyzwalcza termicznego

0,4, 0,5, 0,63, 0,8, 0,9, 0,95, 1
Zakres nastawczy wyzwalacza zwarciowego zwłocznego

0 - 0 A

Częstotliwość

50 - 60 Hz

Nominalny moment dokręcania

65 - 65 Nm
Montaż

Od frontu

Znamionowe napięcie udarowe Uimp

8000 V
Napięcie znamionowe izolacji Ui

800 V
Napięcie znamionowe łączeniowe Ue (AC)

220 - 690 V

Jednostka wyzwalania

LSI

Czas wyzwalania wyzwalacza magnetycznego

100 - 200 ms

Moc rozproszona (we wkładce topikowej)

168,90 W
Straty mocy na biegun dla prądu znamionowego

56,30 W

Wytrzymałość elektryczna (liczba cykli)

1000
Wytrzymałość mechaniczna (liczba cykli)

4000

Liczba styków pomocniczych przełącznych

0
Liczba styków pomocniczych rozwiernych

0
Liczba styków pomocniczych zwiernych

0

Klasa ochrony przed wnikaniem (IP)

IP4X

Zakres temperatur pracy

-25 - 70 °C

Przekrój poprzeczny przewodu elastycznego

3x 240 mm²
Przekrój poprzeczny przewodu sztywnego

3x 240 mm²
Typ złącza/wtyku

Zacisk

Wbudowany napęd silnikowy

Nie

Pasuje do szyn DIN

Nie

Pozycja zasilania

Dwukierunkowy

Pobierz

Obraz produktu

Zdj?cie produktu HEF990H
GeneratedProductDatasheet

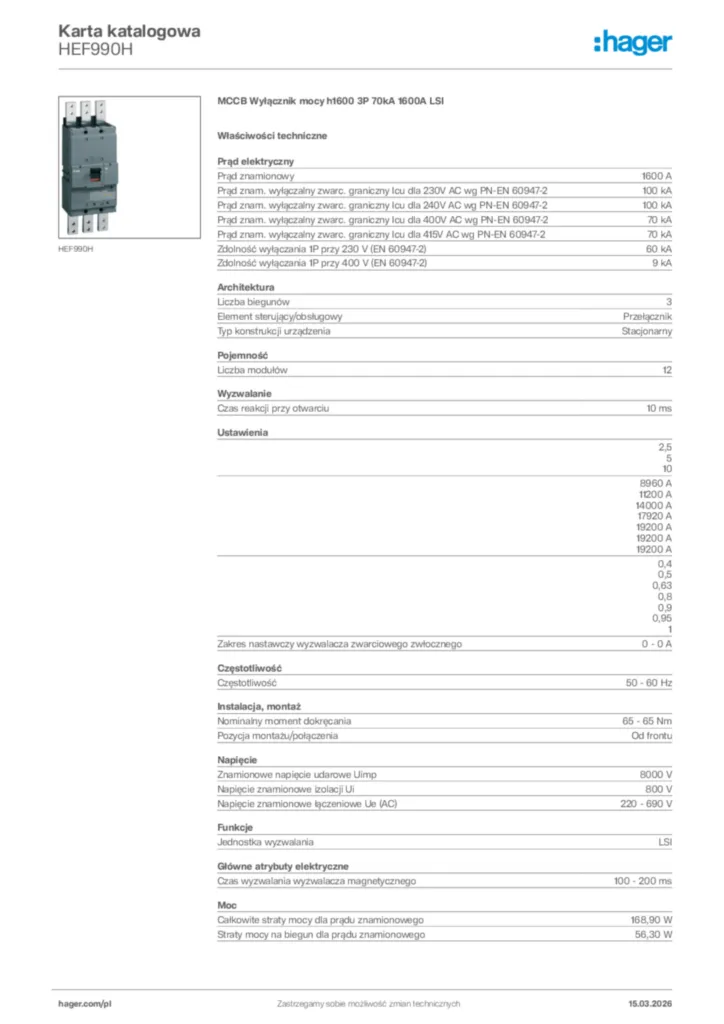

Hager Karta katalogowa HEF990H

MCCB Wyłącznik mocy h1600 3P 70kA 1600A LSI

PDF
ProductInstallationManual

Instrukcja montażu International 2021-06-07

PDF

3,62 MB
MarketingServiceBrochure

MDS - broszura

Broszura pl-PL 2025-04-17

PDF

8,08 MB

univers N - Kompletny system do 1600 A

Broszura pl-PL 2026-02-25

PDF

13,77 MB
ProductECDeclaration

Dane techniczne - Deklaracja zgodności en-US 2026-07-14

PDF

265,34 kB

Declaration

Dane techniczne - Deklaracja zgodności International 2022-06-23

PDF

287,24 kB

Deklaracja zgodności UE

Dane techniczne - Deklaracja zgodności pl-PL 2022-10-25

PDF

184,62 kB
