MCCB Wyłącznik mocy h1600 3P 70kA 1250A LSI HEF980H

Name: HEF980H
Brand: Hager
SKU: HEF980H1
Price: 19208 PLN

EAN

3250613349936

Liczba w opakowaniu

1 szt.

Grupa rabatowa

UTS

Cena

19208,00 zł

/ szt. *

Akcesoria
Specyfikacja techniczna
Wartość dla środowiska
Dokumentacja
Więcej produktów

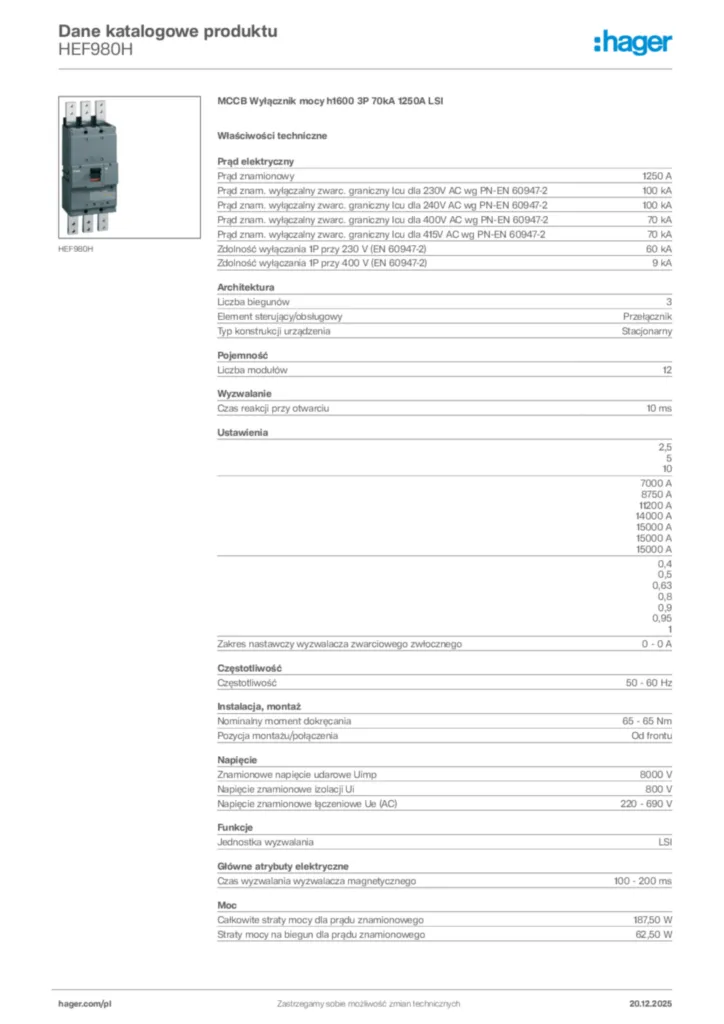

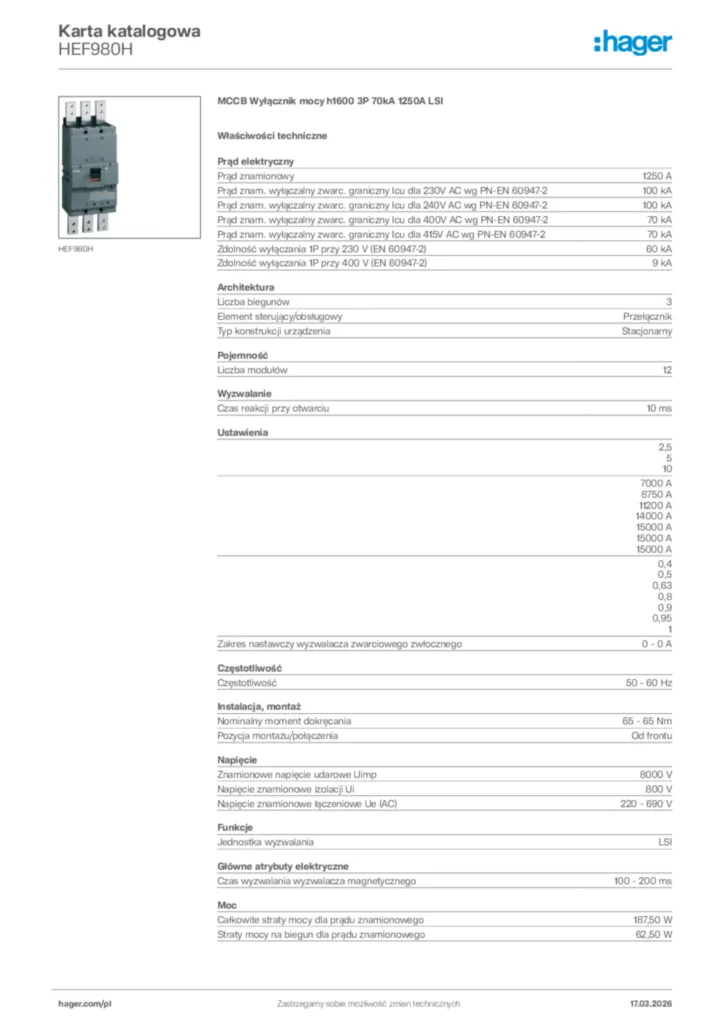

Pobierz kartę produktu

Uzupełnij swój system

Akcesoria opcjonalne

Przewód blokujący elektrycznej 1 dostępne produkty
Styki pomocnicze i sygnalizacyjne 4 dostępne produkty
Wyzwalacz podnapięciowy 11 dostępne produkty
Wyzwalacz wzrostowy 6 dostępne produkty
Napędy ręczne bezposrednie 2 dostępne produkty
Zobacz więcej 4 dostępne inne produkty

Specyfikacja techniczna

Prąd znamionowy

1250 A
Prąd znam. wyłączalny zwarc. graniczny Icu dla 230V AC wg PN-EN 60947-2

100 kA
Prąd znam. wyłączalny zwarc. graniczny Icu dla 240V AC wg PN-EN 60947-2

100 kA
Prąd znam. wyłączalny zwarc. graniczny Icu dla 400V AC wg PN-EN 60947-2

70 kA
Prąd znam. wyłączalny zwarc. graniczny Icu dla 415V AC wg PN-EN 60947-2

70 kA
Zdolność wyłączania 1P przy 230 V (EN 60947-2)

60 kA
Zdolność wyłączania 1P przy 400 V (EN 60947-2)

9 kA

Liczba biegunów

3
Element sterujący/obsługowy

Przełącznik
Typ konstrukcji urządzenia

Stacjonarny

Liczba modułów

12

Czas reakcji przy otwarciu

10 ms

Zakres nastawczy wyzwalacza zwarciowego zwłocznego

0 - 0 A

Częstotliwość

50 - 60 Hz

Nominalny moment dokręcania

65 - 65 Nm
Pozycja montażu/połączenia

Od frontu

Znamionowe napięcie udarowe Uimp

8000 V
Napięcie znamionowe izolacji Ui

800 V
Napięcie znamionowe łączeniowe Ue (AC)

220 - 690 V

Jednostka wyzwalania

LSI

Czas wyzwalania wyzwalacza magnetycznego

100 - 200 ms

Całkowite straty mocy dla prądu znamionowego

187,50 W
Straty mocy na biegun dla prądu znamionowego

62,50 W

Wytrzymałość elektryczna (liczba cykli)

1000
Wytrzymałość mechaniczna (liczba cykli)

4000

Liczba styków pomocniczych przełącznych

0
Liczba styków pomocniczych rozwiernych

0
Liczba styków pomocniczych zwiernych

0

Klasa ochrony przed wnikaniem (IP)

IP4X

Zakres temperatur pracy

-25 - 70 °C

Przekrój poprzeczny przewodu elastycznego

3x 240 mm²
Przekrój poprzeczny przewodu sztywnego

3x 240 mm²
Typ złącza/wtyku

Zaciski

Wbudowany napęd silnikowy

Nie

Pasuje do szyn DIN

Nie

Pozycja zasilania

Dwukierunkowy

Wartość dla środowiska

Dążymy do poprawy naszych wyników w zakresie ochrony środowiska poprzez zmniejszenie naszego śladu środowiskowego, jednocześnie działając jako czynnik zrównoważonego rozwoju dla naszych klientów. Dowiedz się więcej

Certyfikaty i dokumenty

REACH declaration HEF980H (english)

PDF

103,10 kB

RoHS declaration HEF980H (english)

PDF

103,59 kB

Pobierz

Obraz produktu

Zdjęcie produktu HEF980H
Instrukcja montażu

Instrukcja montażu International 2021-06-07

PDF

3,62 MB
Dane techniczne - Deklaracja zgodności

Declaration

Dane techniczne - Deklaracja zgodności International 2022-06-23

PDF

287,24 kB

Deklaracja zgodności UE

Dane techniczne - Deklaracja zgodności pl-PL 2022-10-25

PDF

184,62 kB
