FW Rozdzielnica kompletna podtynkowa 144 modułów IP30 II kl FWU62S
Zaloguj się, aby utworzyć listę produktów
Aby tworzyć listy produktów, musisz być zalogowany na swoje konto myHager
Wybierz sprzedawcę
Wybierz sprzedawcę, aby uzyskać dostęp do profesjonalnych cen i kupować online
Uzupełnij swój system
Akcesoria opcjonalne
-
Panel do urządzeń telekomunikacyjnych 6 dostępne produkty -
Szyna DIN 6 dostępne produkty -
Drzwi 9 dostępne produkty -
Zestawy wyposażeniowe 1 dostępne produkty -
Przegroda pionowa 2 dostępne produkty -
Zawias do systemów rozdzielczych 2 dostępne produkty
Uzupełnij swój system
Specyfikacja techniczna
-
Liczba wejść kablowych4
-
Nadaje się do użytku na zewnątrzNie
-
Sposób montażuMontaż podtynkowy, Do ścian pustych
-
Prąd znamionowy125 A
-
Liczba szyn12
-
Liczba rzędów6
-
Liczba sekcji w poziomie2
-
Z zamkiemNie
-
Posiada blok zacisków neutralnychTak
-
Posiada blok zacisków uziemiającychTak
-
Posiada płytę montażowąNie
-
Liczba modułów144
-
Posiada wyłącznik główny zabezpieczającyNie
-
Z wlotami przewodówTak
-
Wysokość1003 mm
-
Szerokość603 mm
-
Głębokość125 mm
-
Wysokość wbudowania952 mm
-
Szerokość wbudowania560 mm
-
Zakres głębokości wbudowania112 mm
-
Liczba jednostek szerokości24
-
Liczba drzwi obudowy1
-
Typ uchwytuUchwyt na zawiasach
-
Drzwi/pokrywa są przezroczysteNie
-
Rodzaj montażuMocowanie śrubowe
-
MateriałStal
-
Kod RAL9010
-
KolorCzysta biel
-
Klasa ochronnościKlasa izolacji II
-
Odporność na uderzenie IKIK09
-
Klasa ochrony przed wnikaniem (IP)IP30
-
Typ blokowaniaBez zamka
-
Badanie rozżarzonym drutem850 °C
Wartość dla środowiska
Dążymy do poprawy naszych wyników w zakresie ochrony środowiska poprzez zmniejszenie naszego śladu środowiskowego, jednocześnie działając jako czynnik zrównoważonego rozwoju dla naszych klientów. Dowiedz się więcej
Certyfikaty i dokumenty
Pobierz
-
Obraz produktu
-
Product datasheet

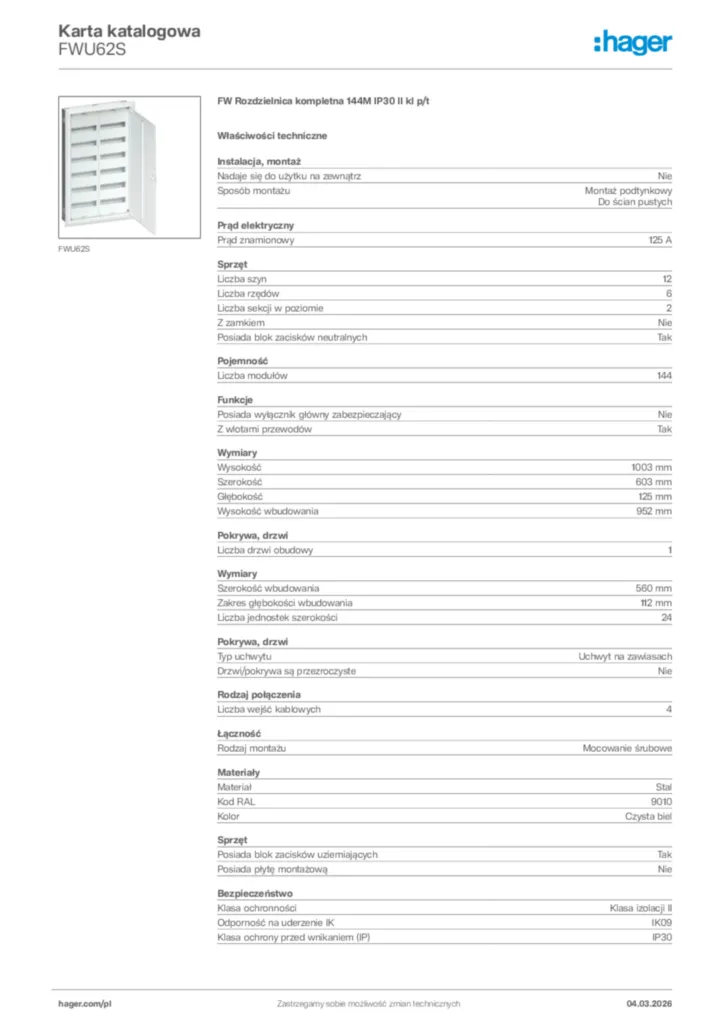

Hager Karta katalogowa FWU62S
FW Rozdzielnica kompletna 144M IP30 II kl p/t
PDF -
Dane techniczne — Instrukcja obsługi
Dane techniczne — Instrukcja obsługi International 2015-05-08
PDF673,51 kB -
Instrukcja montażu
Instrukcja montażu International 2021-12-08
PDF11,44 MB -
Obiekty BIM Revit
HAGER-FW-IP30-WITH_DOOR-WITH_NOTCH-SYST-NOHOSTED-PL-EN-REVIT_2020-V2022
Obiekty BIM Revit en-GB, pl-PL 2022-05-04
RFA1,42 MBHAGER-FW-IP30-WITH_DOOR-WITH_NOTCH-SYST-PL-EN-REVIT_2020-V2022
Obiekty BIM Revit en-GB, pl-PL 2022-05-04
RFA1,44 MBHAGER-FW-IP30-Z_DRZWIAMI-SYST-NOHOSTED-PL-PL-REVIT_2020-V2022
Obiekty BIM Revit pl-PL 2024-01-18
RFA1,45 MBHAGER-FW-IP30-Z_DRZWIAMI-SYST-PL-PL-REVIT_2020-V2022
Obiekty BIM Revit pl-PL 2024-01-18
RFA1,47 MB -
Podręcznik techniczny
Handbook en-GB 2023-04-11
Podręcznik techniczny en-GB 2023-04-11
PDF5,83 MB -
Dane techniczne - Deklaracja zgodności
Declaration
Dane techniczne - Deklaracja zgodności International 2023-05-12
PDF332,34 kB
Deklaracja zgodności UE
FWB Obudowy i rozdzielnice IP44, II klasa ochronności, FW / FW Media Rozdzielnice IP30, II klasa ochronności; FWB…, FWU…, FZ…, KM…, KN…, U8…, UM…, UN…, US…, UT…, UW…, UV…, UZ…, VZ…, ZZ…
PDF427,48 kB
