univers Obudowa FW pusta IP44/II 800x300x160 FWB51D
Zaloguj się, aby utworzyć listę produktów
Aby tworzyć listy produktów, musisz być zalogowany na swoje konto myHager
Wybierz sprzedawcę
Wybierz sprzedawcę, aby uzyskać dostęp do profesjonalnych cen i kupować online
Uzupełnij swój system
Akcesoria opcjonalne
-
Elementy do okablowania, wejścia kabli i mocowania kabli 3 dostępne produkty -
Korektor w sztyfcie 2 dostępne produkty -
Zacisk przelotowy 1 dostępne produkty -
Materiał do etykiet 2 dostępne produkty -
Zamek do drzwi 11 dostępne produkty -
Blachowkręt 1 dostępne produkty
Uzupełnij swój system
Specyfikacja techniczna
-
Wysokość800 mm
-
Szerokość300 mm
-
Głębokość165 mm
-
Grubość ścianki bocznej1 mm
-
Klasa ochrony przed wnikaniem (IP)IP44
-
Klasa ochronnościKlasa izolacji II
-
Typ blokowaniaDźwignia obrotowa 3-punktowa
-
Odporność na uderzenie IKIK09
-
Liczba sekcji w poziomie1
-
Liczba otworów płyty kołnierzowej2
-
Liczba rzędów5
-
Sposób montażuMontaż powierzchniowy
-
Nadaje się do użytku na zewnątrzNie
-
KolorCzysta biel
-
Kod RAL9010
-
ObróbkaMalowany proszkowo
-
MateriałStal
-
Liczba drzwi obudowy1
-
Liczba zamków0
-
Drzwi/pokrywa są przezroczysteNie
-
Prąd znamionowy125 A
Wartość dla środowiska
Dążymy do poprawy naszych wyników w zakresie ochrony środowiska poprzez zmniejszenie naszego śladu środowiskowego, jednocześnie działając jako czynnik zrównoważonego rozwoju dla naszych klientów. Dowiedz się więcej
Certyfikaty i dokumenty
Pobierz
-
Obraz produktu
-

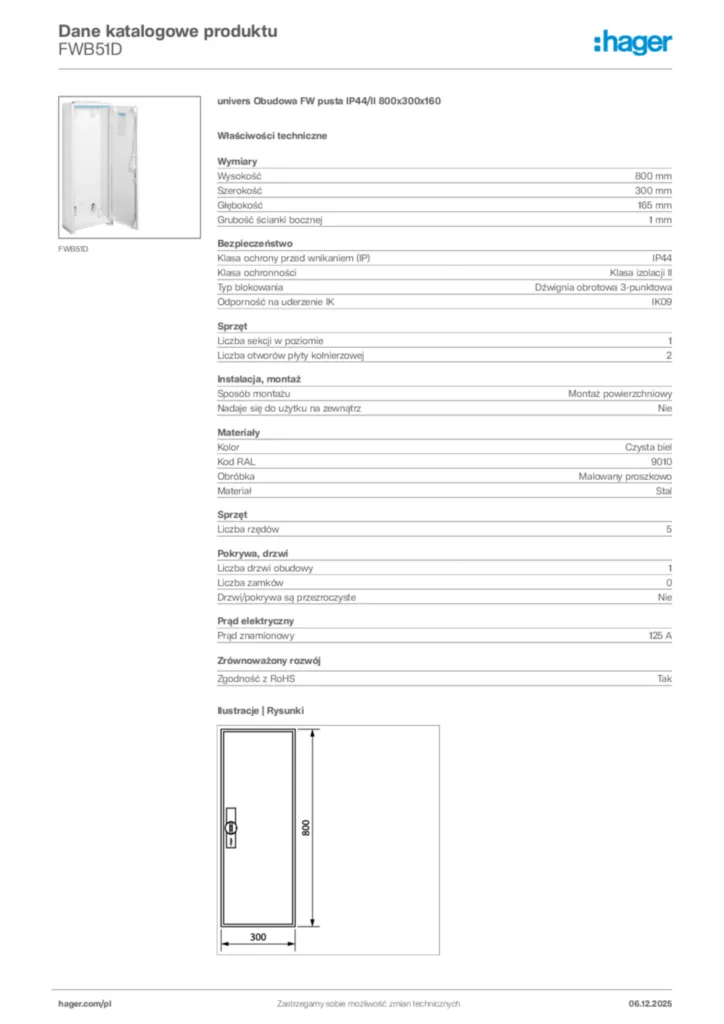

Product datasheet
Hager Dane katalogowe produktu FWB51D
univers Obudowa FW pusta IP44/II 800x300x160
PDF -
Dane techniczne — Instrukcja obsługi
Dane techniczne — Instrukcja obsługi International 2015-05-05
PDF3,08 MB
Dane techniczne — Instrukcja obsługi International 2015-05-08
PDF673,51 kB -
Instrukcja montażu
Montageanleitung Klemmenträger
Instrukcja montażu International 2009-11-26
PDF608,90 kB -
Obiekty BIM Revit
HAGER-UNIVERS-IP44-D161-CL.II-FWB-ENCL-NOHOSTED-PL-EN-REVIT_2020-V2022
Obiekty BIM Revit en-GB, pl-PL 2022-05-19
RFA1,54 MBHAGER-UNIVERS-IP44-D161-CL.II-FWB-ENCL-PL-EN-REVIT_2020-V2022
Obiekty BIM Revit en-GB, pl-PL 2022-05-19
RFA1,44 MBHAGER-UNIVERS-IP44-G161-KL.II-OBUDOWA_FWB-NOHOSTED-PL-PL-REVIT_2020-V2022
Obiekty BIM Revit pl-PL 2024-01-18
RFA1,55 MBHAGER-UNIVERS-IP44-G161-KL.II-OBUDOWA_FWB-PL-PL-REVIT_2020-V2022
Obiekty BIM Revit pl-PL 2024-01-18
RFA1,45 MB -
Podręcznik techniczny
Handbook en-GB 2023-03-30
Podręcznik techniczny en-GB 2023-03-30
PDF23,14 MB -
Dane techniczne - Deklaracja zgodności
Declaration
Dane techniczne - Deklaracja zgodności International 2023-05-12
PDF332,34 kB
Deklaracja zgodności UE
FWB Obudowy i rozdzielnice IP44, II klasa ochronności, FW / FW Media Rozdzielnice IP30, II klasa ochronności; FWB…, FWU…, FZ…, KM…, KN…, U8…, UM…, UN…, US…, UT…, UW…, UV…, UZ…, VZ…, ZZ…
PDF427,48 kB
univers N System rozdziału energii niskiego napięcia do 1600 A
univers N System rozdziału energii niskiego napięcia do 1600 A; FG…, FL…, FP…, FR…, FS…, FWB…, U…, UC…, UD…, UE…, UG…, UK…, ZB…
PDF392,79 kB
