Schakel-/jaloezie-actor, inbouw, 2/1-voudig + 2 in, KNX Secure, 6 A TYBS692F

EAN-nummer
3250610050361
Verpakking
1 Stuk
Vind verdeler

You have to log in with your myHager profile to see prices and to order.

Toevoegen aan lijst
Toevoegen aan lijst

Log in om een productlijst aan te maken

U moet zijn aangemeld bij uw myHager-account om productlijsten te maken

Account aanmaken Aanmelden

Kies een verdeler

Selecteer uw groothandel om toegang te krijgen tot uw professionele prijzen en koop online

Schakel-/jaloezie-actor, inbouw, 2/1-voudig + 2 in, KNX Secure, 6 A

TYBS692F

  • Toebehoren
  • Technische eigenschappen
  • Milieudocumenten
  • Downloads
  • Meer producten
Technische eigenschappen

Kies uw toebehoren uit de lijst hiernaast

Toebehoren

  • Meer toebehoren (16)
    • Voedings­mo­dule voor bussys­teem 4 producten beschikbaar
    • Over­span­nings­be­vei­li­ging data 1 producten beschikbaar
    • Toebe­horen voor bussys­teem 4 producten beschikbaar
    • Interface voor bussys­teem 1 producten beschikbaar
    • Systeem­in­terfa­ce/­media gateway voor bussys­teem 4 producten beschikbaar
    • Aanslui­ting/aan­sluit­klem voor bussys­teem 1 producten beschikbaar

    Kies uw toebehoren uit de lijst hiernaast

    • Voedings­mo­dule voor bussys­teem
    • Over­span­nings­be­vei­li­ging data
    • Toebe­horen voor bussys­teem
    • Interface voor bussys­teem
    • Systeem­in­terfa­ce/­media gateway voor bussys­teem
    • Aanslui­ting/aan­sluit­klem voor bussys­teem
    • Lijn­kop­pe­laar voor bussys­teem
    • TXA114

      Gecombineerde voedingsmodule KNX-bus (30 V=) + 24 V=
       0,00 €  / *
    • TXA111

      Voedingsmodule KNX-bus (30 V=, 320 mA)
       0,00 €  / *
    • TYFS110

      Voeding KNX met 2 uitgangen incl. 1 meldcontact, 1280 mA
       0,00 €  / *
    • TXA112

      Voedingsmodule KNX-bus (30 V=, 640 mA)
       0,00 €  / *
    • TG029

      Overspanningsbeveiliging KNX-busbeveiliging, 2-polig
       0,00 €  / *
    • TG019

      Buskabel Y(ST)Y 2x2x08, lengte 500 m
       0,00 €  / *
    • TG018

      Buskabel Y(ST)Y 2x2x08, lengte 100 m
       0,00 €  / *
    • TGZ181

      Buskabel KNX, J-H(St)Hh 2 x 2 x 0, 8, B2ca-s1d1a1, groen (lengte= 100 m)
       0,00 €  / *
    • TGZ185

      Buskabel KNX, J-H(St)Hh 2 x 2 x 0, 8, B2ca-s1d1a1, groen (lengte= 500 m)
       0,00 €  / *
    • TYFS122

      Interface USB KNX voor DIN-rail montage
       0,00 €  / *
    • TYFS120

      KNX/IP Secure-interface, 1 module
       0,00 €  / *
    • TYFS121

      KNX/IP Secure-router, 1 module
       0,00 €  / *
    • TJAS471

      Domovea plus
       0,00 €  / *
    • TJAS671

      Domovea basic
       0,00 €  / *
    • TG008

      Busklemmen, 2-polig (rood/zwart)
       0,00 €  / *
    • TYFS130

      Lijn-/bereikkoppelaar, KNX Secure
       0,00 €  / *

    Technische eigenschappen

    Connec­ti­vi­teit
    • Met KNX-­bus­sys­teem
      Ja
    • Met bussys­teem KNX RF
      Nee
    Instel­lingen
    • Onder­steunde instel­modus
      ETS, easy
    Afme­tingen
    • Hoogte
      44 mm
    • Breedte
      43 mm
    • Diepte
      22 mm
    • Inbouw­diepte
      40 mm
    Mate­riaal
    • Kleur
      Licht­grijs
    Uitrus­ting
    • Met scha­ke­laar voor manuele bedie­ning
      Ja
    • Radio­fre­quentie bidi­rec­ti­o­neel
      Nee
    Elek­tri­sche Stroom
    • Nomi­nale stroom
      6 A
    • Stroom­ver­bruik bus
      5 mA
    Frequentie
    • Frequentie
      50 - 60 Hz
    Vermogen
    • Uitgangs­ver­mogen
      500 W
    • Gloei- en halo­geen­lamp 230 V
      500 W
    Span­ning
    • Nomi­nale span­ning Ue
      230 - 230 V
    • Systeem­span­ning
      30 V DC via bus
    • Netspan­ning via bus
      21 - 32 V
    Veiligheid
    • Bescher­mings­graad IP
      IP20
    Gebruiks­voor­waarden
    • Bedrijf­s­tem­pe­ra­tuur
      -5 - 45 °C
    Aanslui­ting
    • Door­snede stijve geleider
      0.75 - 2.5 mm²
    • Door­snede soepele geleider
      0.75 - 2.5 mm²
    Teksten
    • Functie
      Met veiligheids­func­ties bijv. voor wind, regen, alarm, Binaire ingangs­func­ties: Scha­ke­len, dimmen, jaloe­zie, indi­ca­tor, scène, prio­ri­teit, timer­be­die­ning, onder­plaat, Met posi­ti­o­ne­rings­functie voor jaloe­zie- en lamel­len­stand, Met zonwe­rings­functie
    • Aansluit­wijze
      Met schroef­klemmen

    Milieudocumenten

    We zetten ons in om onze milieuprestaties te verbeteren door onze voetafdruk te verkleinen en tegelijkertijd te fungeren als een duurzaamheidsbevorderaar voor onze klanten. Toon meer.

    RoHS conform Ja

    Certificeringen en documenten

    Hager REACH declaration TYBS692F
    PDF
    Hager RoHS report TYBS692F
    PDF
    PEP-document en-GB 2024-04-03
    PDF
    421,53 kB

    Downloads

    • Product afbeelding

      Afbeelding TYBS692F | Hager Belgium

      Afbeelding TYBS692F

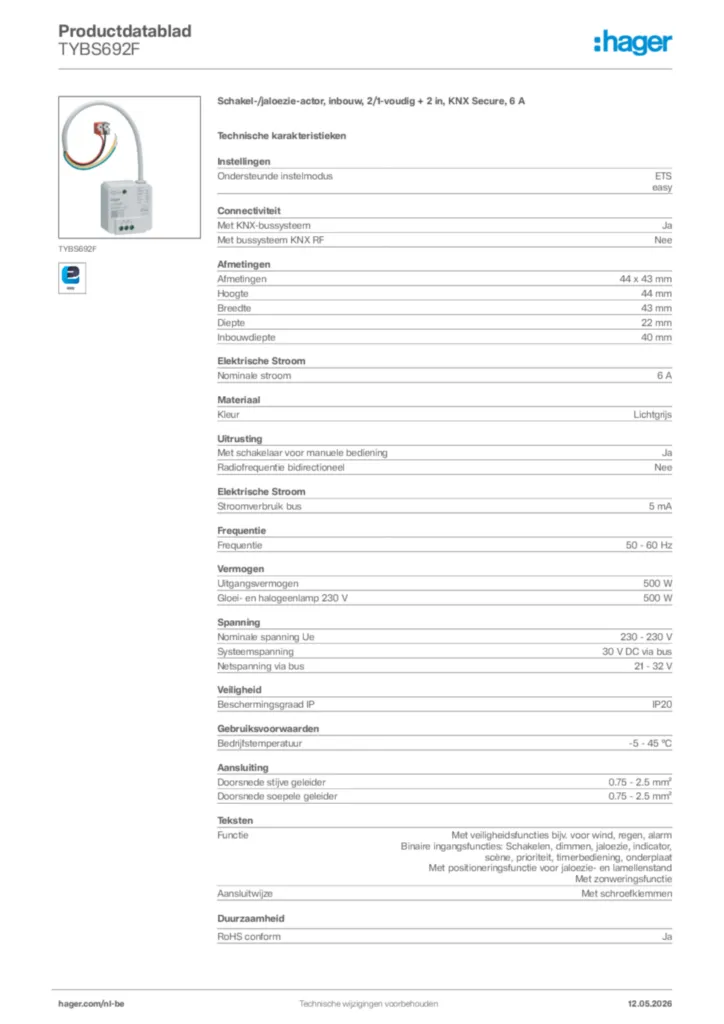

    • Product datasheet

      Afbeelding Hager Productdatablad TYBS692F | Hager Belgium

      Hager Productdatablad TYBS692F

      Schakel-/jaloezie-actor, inbouw, 2/1-voudig + 2 in, KNX Secure, 6 A

      PDF

    • Technisch -handleiding

      Afbeelding Technisch -handleiding de-AT, de-DE, de-CH 2025-04-01 | Hager Belgium

      Technisch -handleiding de-AT, de-DE, de-CH 2025-04-01

      PDF
      807,74 kB
      Afbeelding Technisch -handleiding en-AU, en-NZ, en-GB, en-US 2025-04-28 | Hager Belgium

      Technisch -handleiding en-AU, en-NZ, en-GB, en-US 2025-04-28

      PDF
      806,64 kB
      Afbeelding Technisch -handleiding es-ES 2025-05-12 | Hager Belgium

      Technisch -handleiding es-ES 2025-05-12

      PDF
      808,68 kB
      Afbeelding Technisch -handleiding fr-FR 2025-05-12 | Hager Belgium

      Technisch -handleiding fr-FR 2025-05-12

      PDF
      808,77 kB
      Afbeelding Technisch -handleiding it-IT 2025-05-12 | Hager Belgium

      Technisch -handleiding it-IT 2025-05-12

      PDF
      805,82 kB
      Afbeelding Technisch -handleiding nl-NL 2025-05-12 | Hager Belgium

      Technisch -handleiding nl-NL 2025-05-12

      PDF
      805,60 kB

    • Installatiehandleiding

      Afbeelding Installatiehandleiding en-GB, de-DE, fr-FR, it-IT, nl-NL, es-ES, pt-PT, zh-CN 2024-01-15 | Hager Belgium

      Installatiehandleiding en-GB, de-DE, fr-FR, it-IT, nl-NL, es-ES, pt-PT, zh-CN 2024-01-15

      PDF
      4,89 MB

    • Handleiding

      Afbeelding Handleiding en-GB 2015-09-24 | Hager Belgium

      Handleiding en-GB 2015-09-24

      PDF
      2,84 MB

    • KNX-productdatabase

      Afbeelding KNX-productdatabase International 2024-05-07 | Hager Belgium

      KNX-productdatabase International 2024-05-07

      KNXPROD
      362,40 kB

    • Toepassingsgids

      Afbeelding Toepassingsgids en-GB 2024-06-27 | Hager Belgium

      Toepassingsgids en-GB 2024-06-27

      PDF
      1,74 MB

    • Conformiteitsverklaring

      Afbeelding EU Declaration of Conformity | Hager Belgium

      EU Declaration of Conformity

      Conformiteitsverklaring en-GB, fr-FR 2024-04-04

      PDF
      363,61 kB
      Afbeelding UKCA Declaration of Conformity | Hager Belgium

      UKCA Declaration of Conformity

      Conformiteitsverklaring en-GB 2024-04-04

      PDF
      270,10 kB
