Interruttore automatico scatolato h3 serie x250 in esecuzione fissa da 4 poli con terminali anteriori. L'interruttore è dotato di sganciatore TM, corrente nominale In 100 A, tensione nominale Ue 440 V e potere di interruzione Icu 40 kA secondo CEI EN 60947-2. L'interruttore è adatto all'installazione in impianti del terziario e industriali, atto a proteggere l'impianto da correnti di cortocircuito e sovraccarico.
EAN
3250613347833
catalog.pageproduct.product.info.brand
Hager
m/p imballo
1 pezzo
Interruttore automatico scatolato h3 x250 TM 4P 40kA 100A neutro regolabile HNB102H
Prezzo
1.189,13 €
/ pezzo
*
catalog.lists.product_addition.login_popup.title
catalog.lists.product_addition.login_popup.descriptive_text
catalog.transfer_popup.title
catalog.product_page.tranfer_popup.descriptive_text
product.page.accessories.title
product.page.accessories.associated-products
-
Blocco contatti ausiliari 4 product.page.accessories.products-available -
Bobina di minima tensione 8 product.page.accessories.products-available -
Cavo di blocco ausiliario 2 product.page.accessories.products-available -
Sganciatore di tensione 5 product.page.accessories.products-available -
blocco differenziale di tipo A-HI per interruttori scatolati 2 product.page.accessories.products-available -
Comando motore 2 product.page.accessories.products-available
product.page.accessories.title-modal
-
HXA026H
Contatto allarme bassa impedenza AL 1 NO + 1 NC 125V AC per h3 e h3+
136,70 € / pezzo* -
HXA021HContatto ausiliario AX 1 NA + 1 NC 250V AC per h3 e h3+ x/P160, x/P250, P630
43,16 € / pezzo* -
HXA024HContatto allarme AL 1 NA + 1 NC 250V AC per h3 e h3+ x/P160, x/P250, P630
113,56 € / pezzo* -
HXA025HContatto ausiliario bassa impedenza AX 1 NO + 1 NC 125V AC per h3 e h3+
51,89 € / pezzo*
-
HXA013H
Bobina di minima tensione 100-120V AC per h3 e h3+ x/P160, x/P250, P630
212,51 € / pezzo* -
HXA051HBobina di minima tensione ritardata 24V DC per h3 e h3+ x/P160, x/P250, P630
646,85 € / pezzo* -
HXA015HBobina di minima tensione 380-450V AC per h3 e h3+ x/P160, x/P250, P630
212,51 € / pezzo* -
HXA014HBobina di minima tensione 200-240V AC per h3 e h3+ x/P160, x/P250, P630
212,51 € / pezzo* -
HXA055HBobina minima tensione ritardata 380-450V AC per h3 e h3+ x/P160, x/P250, P630
606,43 € / pezzo* -
HXA054HBobina minima tensione ritardata 200-240V AC per h3 e h3+ x/P160, x/P250, P630
606,47 € / pezzo* -
HXA011HBobina di minima tensione 24V DC per h3 e h3+ x/P160, x/P250, P630
212,51 € / pezzo* -
HXA053HBobina minima tensione ritardata 100-120V AC per h3 e h3+ x/P160, x/P250, P630
646,87 € / pezzo*
-
HXB069H
Cavo per interblocco elettrico per h3 x250 e h3+ P250, P630
60,12 € / pezzo* -
HXB068HCavo per interblocco elettrico per interruttori h3 x250, h3+ P250
60,12 € / pezzo*
-
HXA003H
Bobina a lancio di corrente 100-120V AC per h3 e h3+ x/P160, x/P250, P630
145,07 € / pezzo* -
HXA005HBobina a lancio di corrente 380-450V AC per h3 e h3+ x/P160, x/P250, P630
145,07 € / pezzo* -
HXA002HBobina a lancio di corrente 48V DC per h3 e h3+ x/P160, x/P250, P630
145,07 € / pezzo* -
HXA001HBobina a lancio di corrente 24V DC per h3 e h3+ x/P160, x/P250, P630
145,07 € / pezzo* -
HXA004HBobina a lancio di corrente 220-240V AC per h3 e h3+ x/P160, x/P250, P630
145,07 € / pezzo*
-
HBB251H
Blocco differenziale h3 x250 4P 250A Idn regolabile
1.225,67 € / pezzo* -
HBB161HBlocco differenziale h3 x250 4P 160A Idn regolabile
1.098,54 € / pezzo*
-
HXB040H
Comando motore 24V DC per interruttore scatolato h3 x250
723,04 € / pezzo* -
HXB042HComando motore 230-240V AC per interruttore scatolato h3 x250
713,69 € / pezzo*
-
HYB002HKit 3 morsetti per cavi Cu/Al 1x35-185 mm² per interruttore scatolato h3 x250 4P
64,15 € / pezzo* -
HYB010HKit 4 attacchi anteriori prolungati per interruttore h3 x250, h3+ P250 3P, 4P
50,57 € / pezzo* -
HYB032HKit 4 attacchi posteriori per interruttore scatolato h3 x250, h3+ P250 4P
101,28 € / pezzo* -
HYB012HKit 4 attacchi anteriori divaricati per interruttore h3 x250, h3+ P250 4P
64,15 € / pezzo*
-
HYA035HKit cavi connessione ausiliari per h3+ P250, P630
17,43 € / pezzo*
-
HYB026HKit 2 calotte attacchi posteriori per interruttore h3 x250 4P
74,22 € / pezzo* -
HYB022HKit 2 calotte attacchi anteriori prolungati per interruttore h3 x250 4P
84,39 € / pezzo* -
HYB028HKit 2 calotte gabbia di raccordo per interruttore h3 x250 4P
74,22 € / pezzo* -
HYB024HKit 2 calotte attacchi anteriori divaricati per interruttore h3 x250 4P
84,39 € / pezzo*
Caratteristiche tecniche
Corrente
-
Corrente nominale IN100 A
-
Potere di interruz. estremo in cortocircuito Icu a 400 V AC secondo IEC 60947-240 kA
-
Corrente nominale a 0°C secondo IEC 60947115,30 A
-
Corrente nominale a 10°C secondo IEC 60947111,70 A
-
Corrente nominale a 15°C secondo IEC 60947109,80 A
-
Corrente nominale a 20°C secondo IEC 60947107,90 A
-
Corrente nominale a 25°C secondo IEC 60947106 A
-
Corrente nominale a 30°C secondo IEC 60947104 A
-
Corrente nominale a 35°C secondo IEC 60947102 A
-
Corrente nominale a 40°C secondo IEC 60947100 A
-
Corrente nominale a 45°C secondo IEC 6094797,90 A
-
Corrente nominale a 50°C secondo IEC 6094795,80 A
-
Corrente nominale a 55°C secondo IEC 6094793,60 A
-
Corrente nominale a 5°C secondo IEC 60947113,50 A
-
Corrente nominale a 60°C secondo IEC 6094791,50 A
-
Corrente nominale a 65°C secondo IEC 6094789,30 A
-
Corrente nominale a 70°C secondo IEC 6094787,10 A
Architettura
-
Numero di poli4
-
Elemento di controllo/comandoManetta
-
Tipo di costruzione del dispositivoFissa incorporata
Unità di sgancio
-
Tempo di risposta all'apertura10 ms
Frequenza
-
Frequenza50 - 60 Hz
Condizioni di impiego
-
Tensione nominale di tenuta d'impulso Uimp8000 V
-
Tensione di isolamento nominale Ui800 V
-
Tensione nominale d'impiego CA220 - 415 V
Funzioni
-
Unità di sgancioTM R/R (termico e magnetico regolabili)
Potenza
-
Perdita di potenza a IN24,80 W
Durata
-
Durata elettrica e numero di cicli1000
-
Numero di manovre4000
Protezione
-
Classe di protezione dall'ingresso (IP)IP4X
Connessione
-
Sezione conduttore flessibile35 - 150 mm²
-
Sezione conduttore rigido35 - 185 mm²
Impostazioni
-
Impostazione della manopola di protezione termica xIN0,63, 0,8, 1
-
Intervallo di regolazione dell’attivatore di corto circuito con ritardo breve0 - 0 A
Compatibilità
-
Adatto per guida DINNo
Serie
-
Altezza165 mm
-
Larghezza140 mm
-
Profondità96 mm
Installazione, montaggio
-
Posizione di montaggio/collegamentoAnteriore
-
Coppia di serraggio nominale12 - 12 Nm
Principali caratteristiche elettriche
-
Tempo di intervento della protezione magnetica0 - 0 ms
catalog.pageproduct.title_sustainability.h2
Ci impegniamo a migliorare le nostre prestazioni ambientali riducendo la nostra impronta ecologica e agendo al tempo stesso come facilitatore della sostenibilità per i nostri clienti.
catalog.pageproduct.sustainability_block.downloads_h3
Documentazione
-
Immagine prodotto
-
GeneratedProductDatasheet

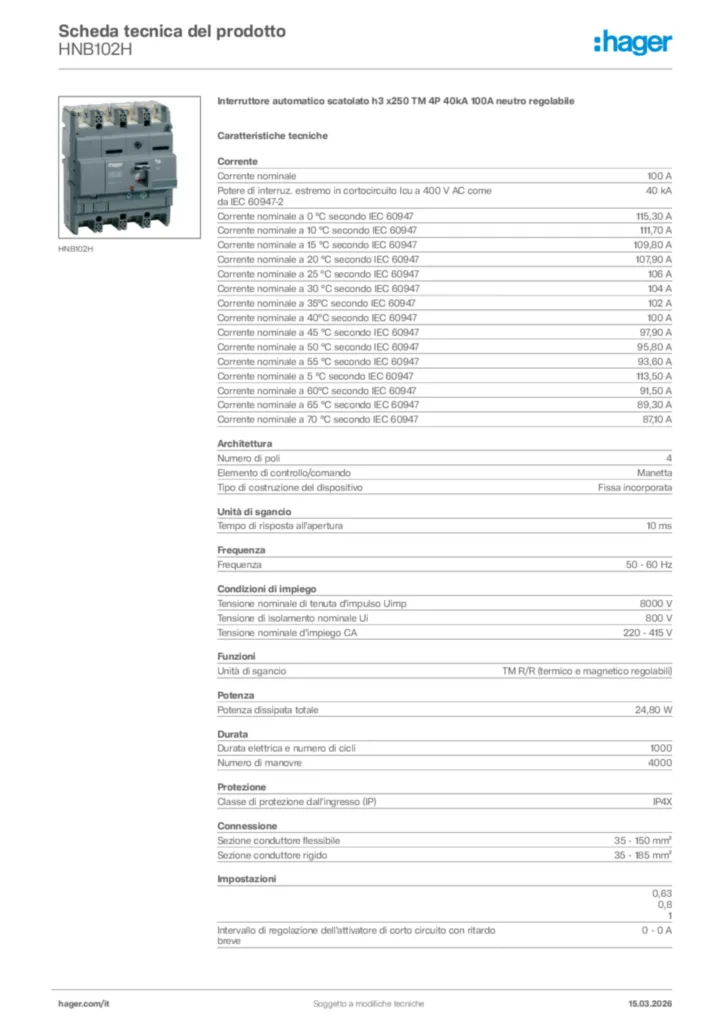

Hager Scheda tecnica del prodotto HNB102H
