Interruttore automatico scatolato h3 serie x250 in esecuzione fissa da 4 poli con terminali anteriori. L'interruttore è dotato di sganciatore TM, corrente nominale In 100 A, tensione nominale Ue 440 V e potere di interruzione Icu 40 kA secondo CEI EN 60947-2. L'interruttore è adatto all'installazione in impianti del terziario e industriali, atto a proteggere l'impianto da correnti di cortocircuito e sovraccarico.

EAN

3250613347789

Marca

Hager

Confezione

1 pezzo

Interruttori scatolati h3, h3+ e blocchi differenziali

Interruttore automatico scatolato h3 x250 TM 4P 40kA 100A HNB101H

Name: HNB101H
Brand: Hager
SKU: HNB101H1
Price: 1189.13 EUR

Prezzo

1.189,13 €

/ pezzo *

Trova un distributore

Accessori
Proprietà tecniche
Valore ambientale
Documenti
Più prodotti

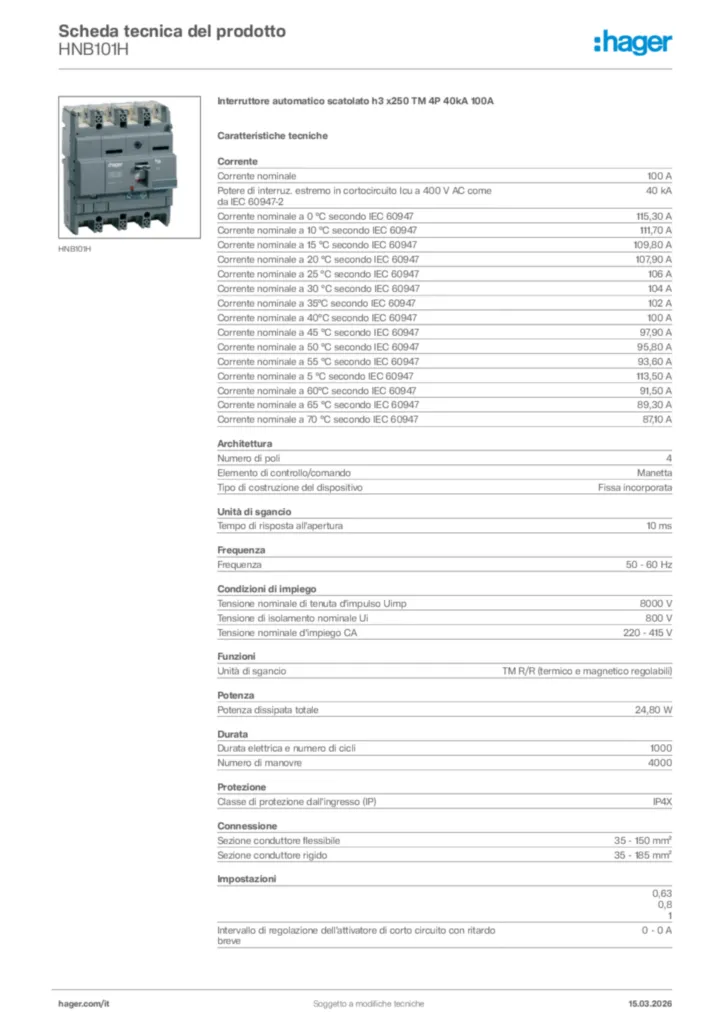

Scarica la scheda tecnica

Completa il tuo sistema

Blocco contatti ausiliari 4 accessori disponibili
Sganciatore di tensione 5 accessori disponibili
Bobina di minima tensione 8 accessori disponibili
Cavo di blocco ausiliario 2 accessori disponibili
Funzioni di collegamento 4 accessori disponibili
blocco differenziale di tipo A-HI per interruttori scatolati 2 accessori disponibili

Proprietà tecniche

Corrente nominale

100 A
Potere di interruz. estremo in cortocircuito Icu a 400 V AC secondo IEC 60947-2

40 kA
Corrente nominale a 0 °C secondo IEC 60947

115,30 A
Corrente nominale a 10 °C secondo IEC 60947

111,70 A
Corrente nominale a 15 °C secondo IEC 60947

109,80 A
Corrente nominale a 20 °C secondo IEC 60947

107,90 A
Corrente nominale a 25 °C secondo IEC 60947

106 A
Corrente nominale a 30 °C secondo IEC 60947

104 A
Corrente nominale a 35°C secondo IEC 60947

102 A
Corrente nominale a 40°C secondo IEC 60947

100 A
Corrente nominale a 45 °C secondo IEC 60947

97,90 A
Corrente nominale a 50 °C secondo IEC 60947

95,80 A
Corrente nominale a 55 °C secondo IEC 60947

93,60 A
Corrente nominale a 5 °C secondo IEC 60947

113,50 A
Corrente nominale a 60°C secondo IEC 60947

91,50 A
Corrente nominale a 65 °C secondo IEC 60947

89,30 A
Corrente nominale a 70 °C secondo IEC 60947

87,10 A

Numero di poli

4
Elemento di controllo/comando

Manetta
Tipo di costruzione del dispositivo

Fissa incorporata

Tempo di risposta all'apertura

10 ms

Frequenza

50 - 60 Hz

Tensione nominale di tenuta d'impulso Uimp

8000 V
Tensione di isolamento nominale Ui

800 V
Tensione nominale d'impiego CA

220 - 415 V

Unità di sgancio

TM R/R (termico e magnetico regolabili)

Potenza dissipata totale

24,80 W

Durata elettrica e numero di cicli

1000
Numero di manovre

4000

Classe di protezione dall'ingresso (IP)

IP4X

Sezione conduttore flessibile

35 - 150 mm²
Sezione conduttore rigido

35 - 185 mm²

Impostazione della manopola di protezione termica xIN

0,63, 0,8, 1
Intervallo di regolazione dell’attivatore di corto circuito con ritardo breve

0 - 0 A

Adatto per guida DIN

No

Posizione di montaggio/collegamento

Anteriore
Coppia di serraggio nominale

12 - 12 Nm

Tempo di intervento della protezione magnetica

0 - 0 ms

Valore ambientale

Ci impegniamo a migliorare le nostre prestazioni ambientali riducendo la nostra impronta ecologica e agendo al tempo stesso come facilitatore della sostenibilità per i nostri clienti.

Conformità ROHS Sì

Conformità REACH – SVHC free Sì
